Säädettävä säleikkö alumiinipergola

Mikä tekee tästä pergolasta erilaisen

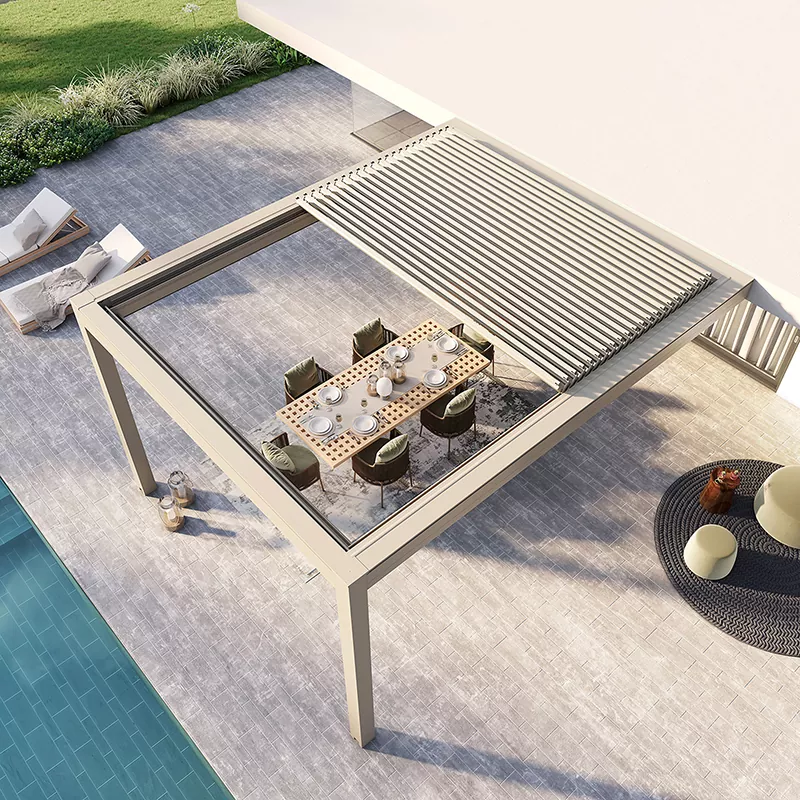

Useimmat ulkorakenteet pakottavat kompromissin: kiinteä katto pitää sateen poissa, mutta pidättää lämpöä ja tappaa ilmavirran; avoin pergola päästää tuulen läpi, mutta jättää sinut sään armoille. Säädettävä säleikköinen alumiinipergola ei vaadi sinua valitsemaan. Themoottoroitu alumiiniterät pyörivät välillä 0° (täysin auki) ja 135° (täysin kiinni, sadetta suojaava asento), joten yksi rakenne hoitaa kirkkaat kesäiltapäivät, sateiset illat ja kaikki siltä väliltä.

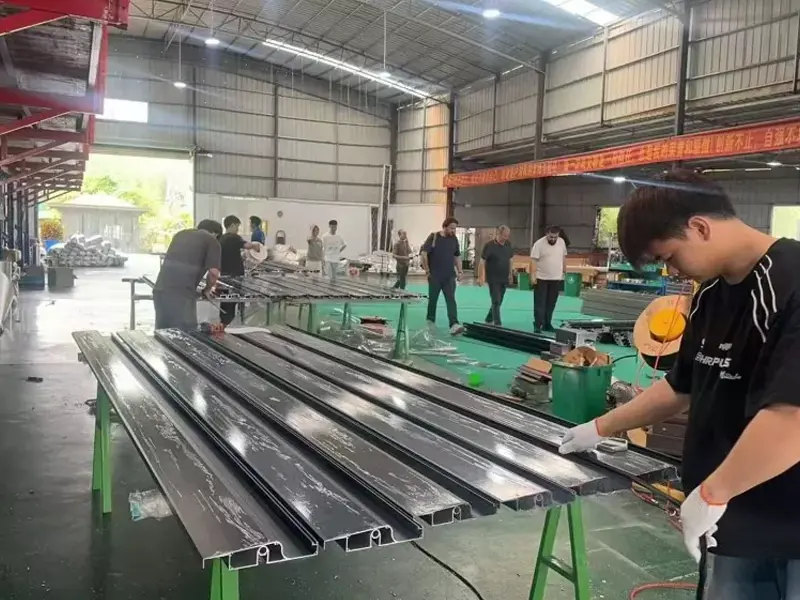

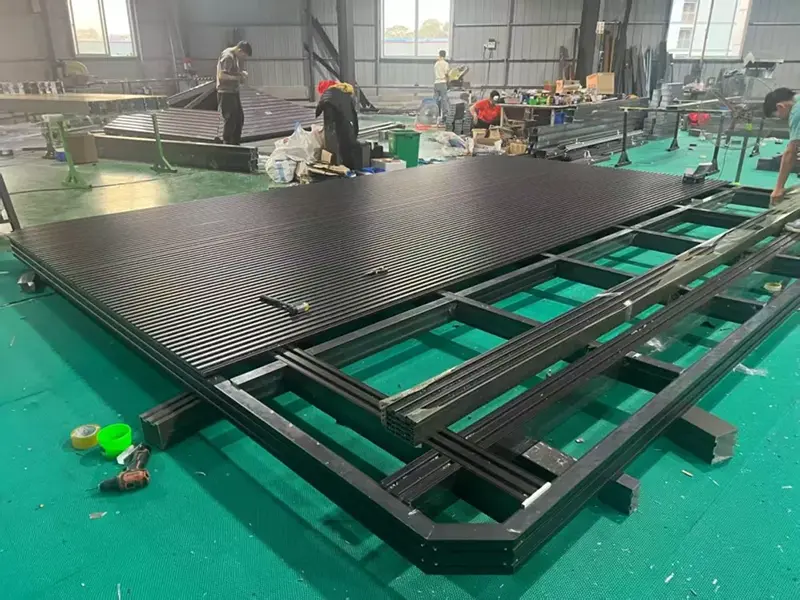

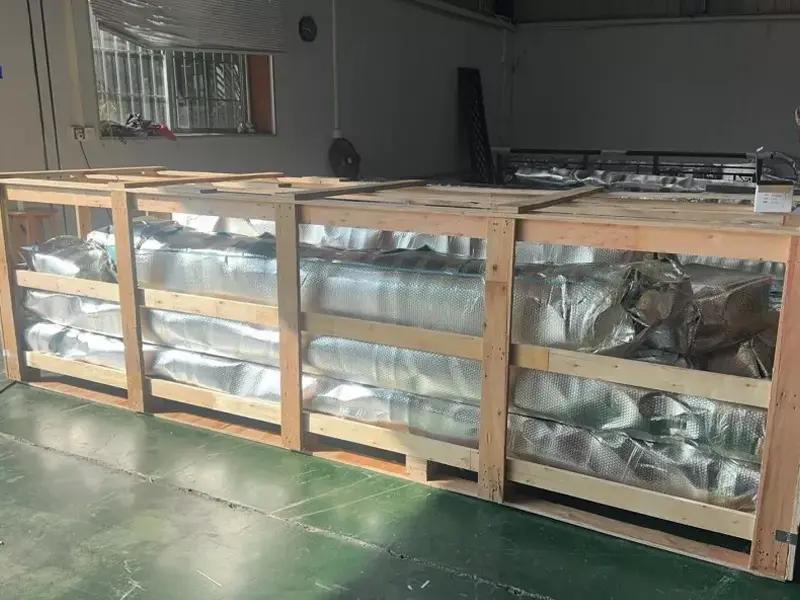

Vionta Metalilla valmistamme kaikki komponentit itse – suulakepuristus, pintakäsittely, moottorin kokoonpano, pakkaukset – lähdetoimittajana ja tehtaallamme viemme suoraan urakoitsijoille, jakelijoille ja kehittäjille maailmanlaajuisesti. Toimitusketjussamme ei ole välikäsiä, mikä tarkoittaa lyhyempiä läpimenoaikoja, tiukempaa laadunvalvontaa ja todellisia tehdaskustannuksia vastaavaa hinnoittelua.

Suoraan tehtaaltamme: Jokaisen yksikön mukana toimitetaan numeroitu asennuspiirustussarja, laitteistosarja ja englanninkielinen asennusohje. Vakiovärit toimitetaan 15-20 arkipäivässä. Mukautetut koot ja viimeistelyt lisäävät yleensä 3–5 päivää.

Kuusi syytä, miksi ostajat tulevat takaisin

Kun hankitalumiininen pergolaprojektissa paperilla olevat tiedot kertovat harvoin koko tarinan. Tässä on käytännössä merkitystä.

Kaihtimen hallinta pyynnöstä

Säädettävän säleiköisen alumiinipergolan sähköinen kiertoalue on 0° - 135°. Valinnainen seinäkytkin, langaton kaukosäädin tai mobiilisovelluksen ohjaus.

Korkea tiivistyskyky, 100 % vedenpitävä

Porrastetut terän muodot ohjaavat sadeveden onttoon pylvääseen ja poistavat sen pohjasta - äänettömästi ja tippumatta alla.

Tehokas lämpötilaeron hallinta

Terien kallistaminen voi vähentää auringon lämpöä jopa 70 % ja varmistaa samalla vapaan ilmankierron.

Lähes ei vaadi huoltoa

Alumiini ei ruostu tai mätäne. Jauhemaalauspintakäsittely voi kestää yli 10 vuotta ilman uudelleenmaalausta - tämä on merkittävä etu puurakenteisiin verrattuna.

Skaalautuva mihin tahansa projektimittakaavaan

Yksittäinen jänneväli vaihtelee 3 × 3 metristä 8 × 6 metriin; Soveltuu suurten kaupallisten terassien moniväliseen kokoonpanoon. Mukautettu koko on tavallinen vaihtoehto, ei erityinen vaatimus.

Älykäs koti valmiina

Valinnainen Wi-Fi, sammuta sade-, tuuli- ja valoanturien yhteys saavuttaaksesi täysin automaattisen toiminnan.

Kuinka se vastustaa muita rakenteita

Tuotteen ydinominaisuudet ja käyttöpaikat

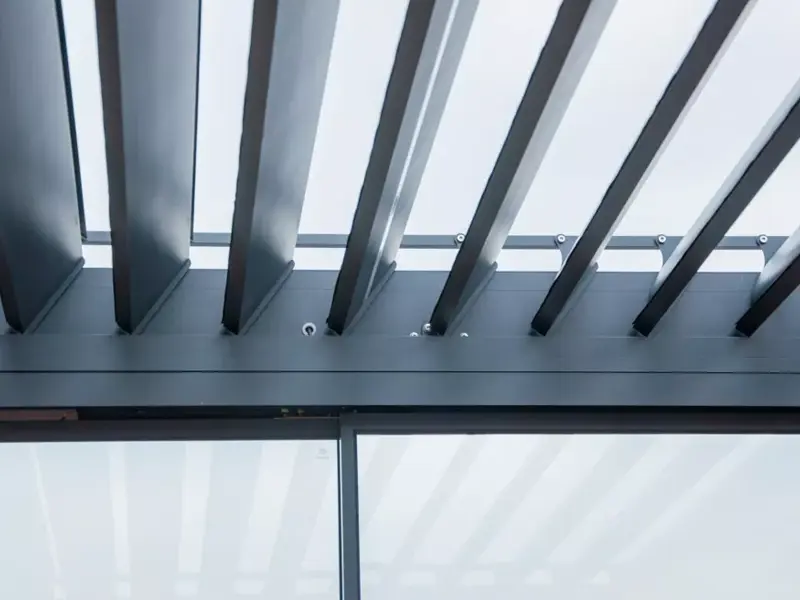

Teräjärjestelmä

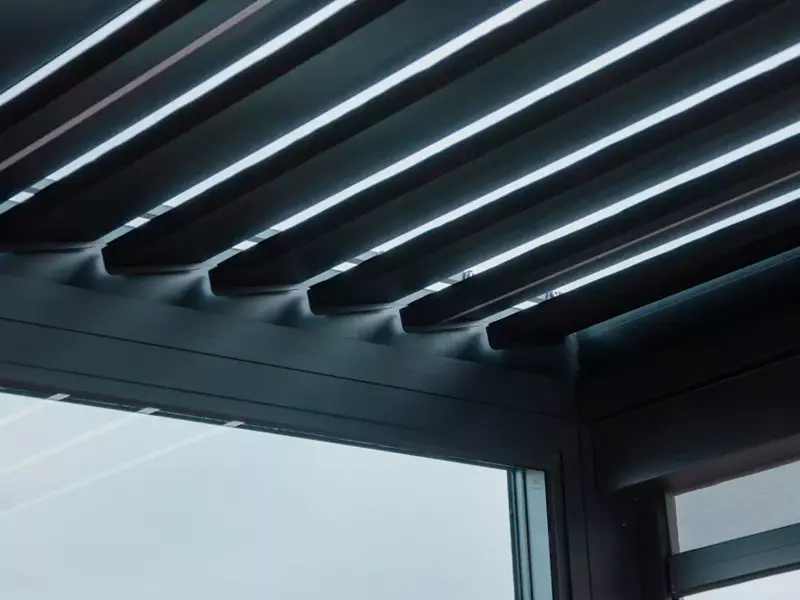

— Profiili: 6063-T5 alumiinipuristus, kaksiseinäinen ontto profiili, seinämän paksuus 1,4 mm. Saatavana 120 mm, 150 mm ja 200 mm leveyksinä jänne- ja kuormitusvaatimuksista riippuen.

— Vedeneristys: Lukittavat kumikärjen tiivisteet muodostavat vesitiiviin rajapinnan suljetussa asennossa. Vesi valuu ontoihin pylväisiin integroitujen sisäkanavien kautta – ei paljaita kouruja.

— Käyttöjärjestelmä: Yksi 24 V DC vaihdemoottori kenttää kohti, IP65-luokitus, sisäänrakennettu vääntömomenttirajoitussuoja. Manuaalinen ohitus sisältyy kaikkiin moottoriyksiköihin.

Runko- ja pylväsrakenne

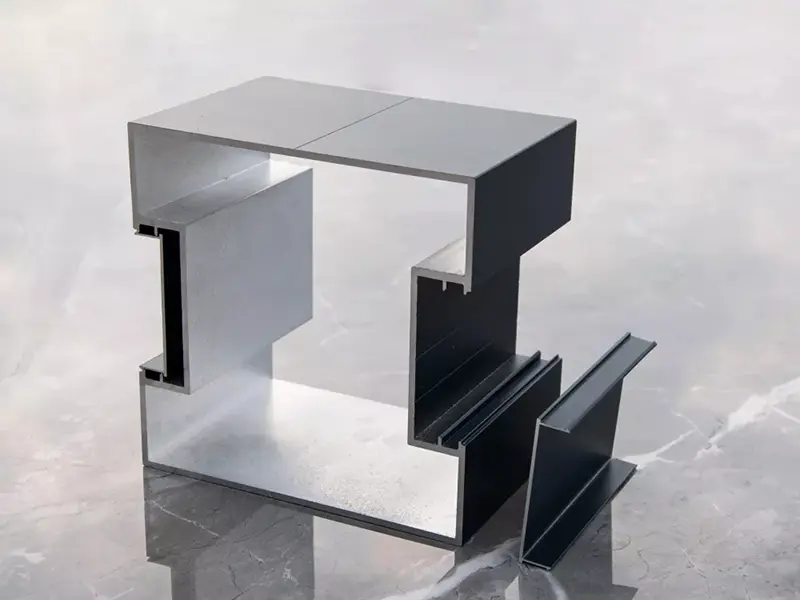

— Pylväät: 100 × 100 mm tai 150 × 150 mm neliömäinen ontto profiili, 2,0 mm seinä (asuin) tai 3,0 mm seinä (kaupallinen / kovan tuulen vyöhykkeet). Sisäinen 50 mm tyhjennysputki kulkee koko pylvään korkeudella.

— Palkit: syvyys 150 mm tai 200 mm, valitaan jännevälin mukaan. Kaikissa liitoksissa käytetään CNC-koneistettuja alumiiniliittimiä – ei paljaita laitteita näkyvällä pinnalla, ei vaadita työmaahitsausta.

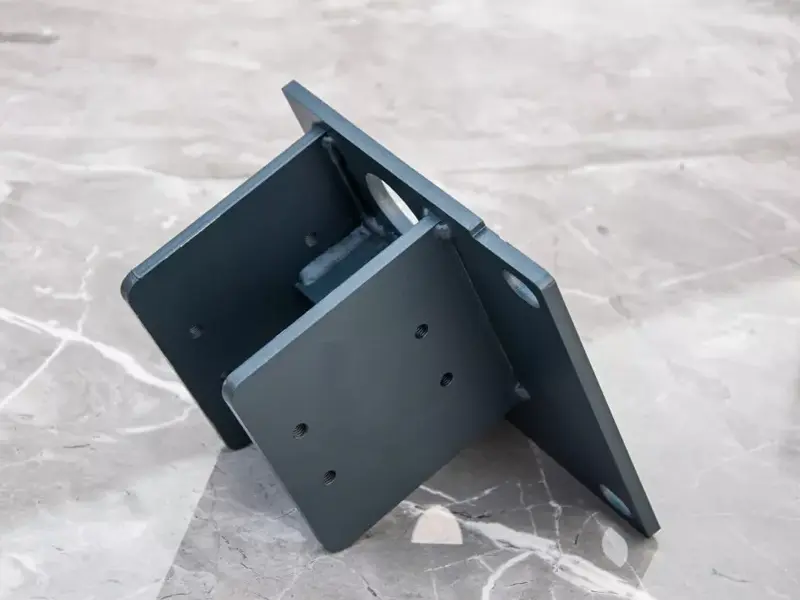

— Perustus: Ankkurin pohjalevy, jossa M12 ruostumattomasta teräksestä valmistettu pulttisarja mukana. Pulttiasettelupiirustus toimitetaan jokaisen tilauksen mukana.

Pintakäsittely

— Vakioviimeistely: TGIC-polyesterijauhemaali, kalvonpaksuus 60–80 µm, testattu 1 000 tunnin suolasuihkulla (ASTM B117). Vakiovärit: RAL 9005 Jet Black, RAL 9010 White, RAL 7016 Antrasiitti — RAL tilauksesta.

— Valinnainen viimeistely: Sublimaatiopuun syypainatus (pähkinä, tiikki, tammi, setri); Tyypin II anodisoitu hopea, samppanja, pronssi tai musta.

Ohjaus ja automaatio

— Seinälle asennettu 2-painikkeinen kytkin (IP44, mukana) ja 433 MHz RF-kaukosäädin 15 metrin kantamalla (mukana)

— Valinnainen Wi-Fi-yhdyskäytävä: 2,4 GHz, Tuya / Smart Life -yhteensopiva, iOS- ja Android-sovellusten ohjaus

— Valinnainen anturipaketti: sadetunnistin sulkee terät automaattisesti; tuulitunnistin pysäköi siivet 0° asetetun nopeuskynnyksen yläpuolelle; aurinkosensori säätää kulmaa kellonajan mukaan

— Kaikki johdot toimivat 24 V DC:llä — ei altistumista suurjännitteelle pergolarakenteessa

Valinnaiset lisäosat

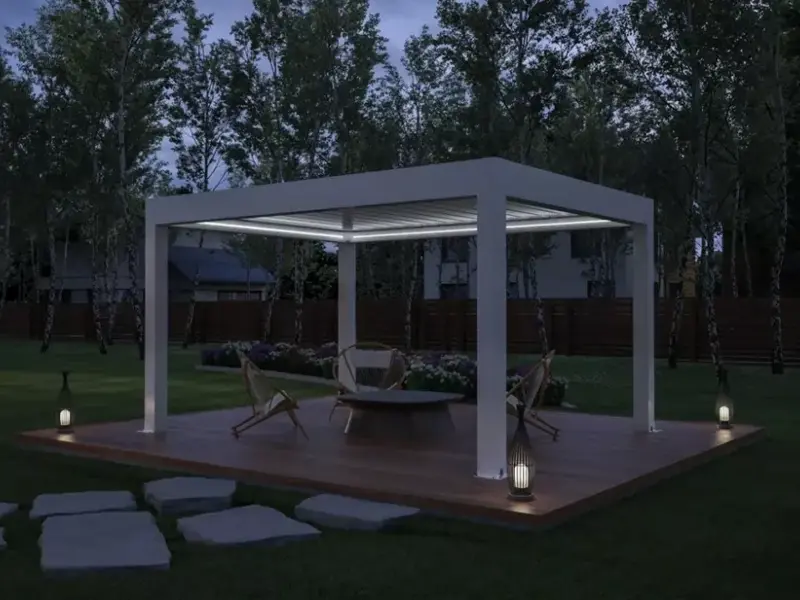

— LED-nauhavalaistus integroitu palkin alapuolelle

- Infrapuna-terassilämmittimen kiinnikkeet (1 500 W tai 2 000 W yksikköä kohti)

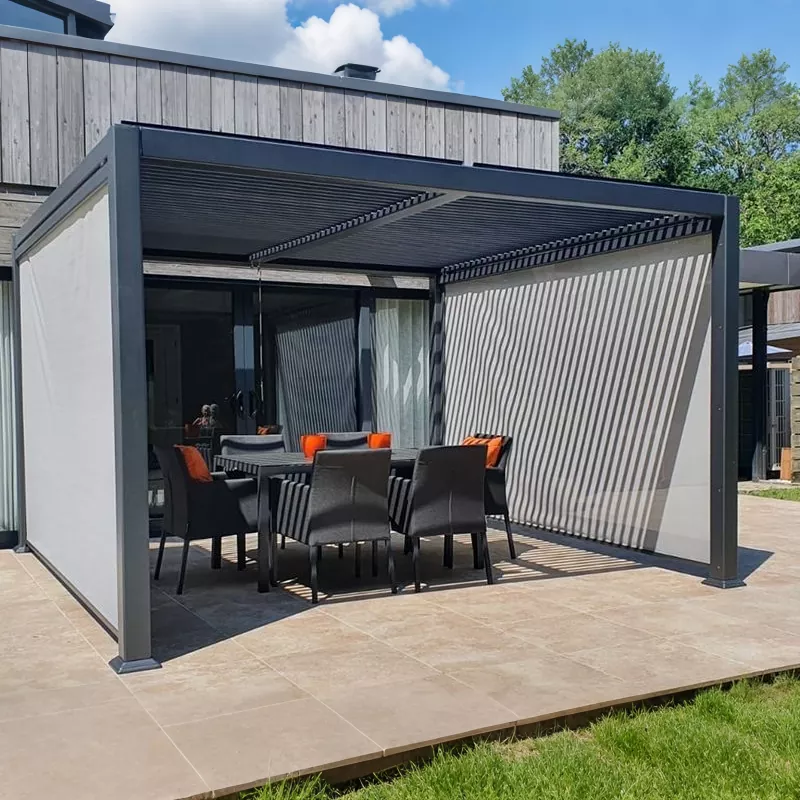

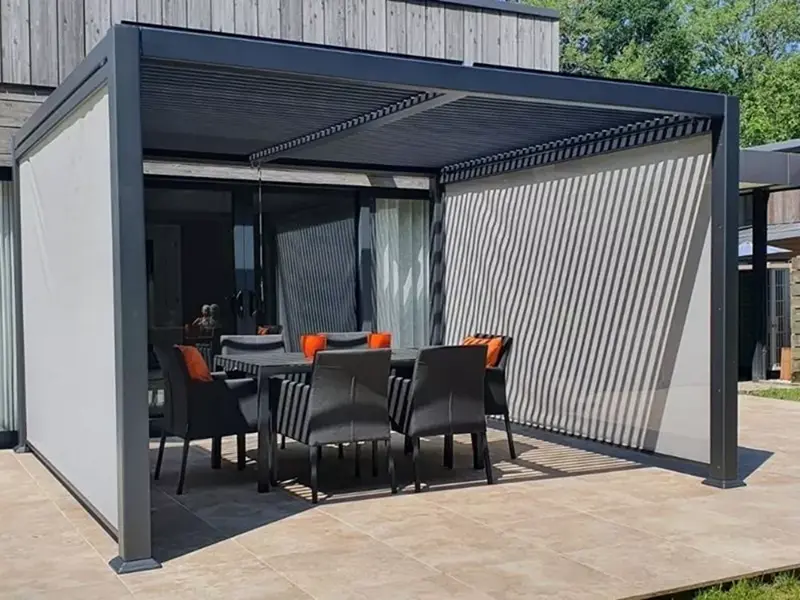

— Sivuvetoketjut tai kiinteät lasitäyttöpaneelit tuulen ja yksityisyyden hallintaan

— PV-paneelikiinnikkeet terän vahvistussarjalla

Missä se yleensä on asennettu

Tuotteen tekniset tiedot

Rakenteellinen ja ulottuvuus

Moottori ja ohjaus

Asennusprosessi ja huoltoaikataulu

Jokaisen Viontan säädettävän säleikön alumiinipergolan mukana toimitetaan numeroitu asennuspiirustussarja, täydellinen laitteistosarja ja englanninkielinen vaiheittainen asennusohje. Tavallisen yksipaikkaisen yksikön voi tyypillisesti asentaa kahden hengen miehistö päivässä – nosturia tai raskaita nostolaitteita ei tarvita.

01.  Perustuksen layout ja ankkurointi

Merkitse kiinnityspisteet mukana toimitetusta pohjalevypiirroksesta. Aseta M12×120 mm ruostumattomasta teräksestä valmistetut ankkuripultit betoniin ja anna kovettua täysi aika ennen kuin jatkat.

02.  Sarakkeen asennus

Säädä pylväät ja kiristä pohjalevyn pultit momenttiin 40 N·m. Pujota sisäinen tyhjennysputki alas onton pylvään läpi ja liitä paikan viemäriin pohjassa.

03.  Palkin kokoonpano

Työnnä palkit CNC-liitinkoteloihin jokaisen pylvään päällä. Kiinnitä piilotetuilla M8-pulteilla. Ei työmaahitsausta missään vaiheessa.

04. Terän ohjauskisko ja terän asennus

Asenna alumiiniset ohjauskiskopursotukset palkkien sisäpinnoille, tasoita tarvittaessa välilevyillä. Liu'uta terät ohjauskiskoihin toisesta avoimesta päästä ja asenna sitten päätykappaleet ja vetoakseli.

05.  Moottorin johdotus ja käyttöönotto

Asenna 24 V DC -moottoriyksikkö ja liitä valmiiksi päätetyt johdot muuntajaan ja seinäkytkimeen. Kytke virta, yhdistä RF-kaukosäädin, suorita täysi avaus/sulkemisjakso ja aseta moottorin rajapysäyttimet.

06.  Veden testaus ja luovutus

Suorita vettä suljettujen terien yli varmistaaksesi tiivisteen ja tarkista, että kolonnin tyhjennysaukot ovat puhtaat. Luovuta asennusohje ja moottorin takuukortti.

Suositeltu huoltoaikataulu

Yleisiä kysymyksiä ostajilta

K  Mitä lapoille tapahtuu myrskyssä – onko olemassa todellista vaaraa tuulen vahingoittamisesta?

Kaikki moottoroidut säädettävät säleiköt pergolayksiköt ovat yhteensopivia valinnaisen tuulianturin kanssa. Kun tuulen nopeus ylittää esiasetetun kynnyksen – säädettävissä noin 40–70 km/h – anturi laukaisee moottorin kääntämään siivet täysin auki (0°), missä tuulenvastus on minimaalinen ja rakenteellinen kuormitus pienin. Suosittelemme vahvasti tuulianturia kaikkiin kohteisiin, jotka sijaitsevat 500 metrin säteellä rantaviivasta tai avoimessa paikassa. Ilman sitä terät tulee asettaa manuaalisesti 0°:een ennen myrskyä. Äärimmäisen altistuville kohteille tarjoamme lisäsuojana myös mekaanisen terän lukitussarjan, joka kiinnittää terät fyysisesti turvalliseen pysäköintikulmaan.

K  Tuetko mukautettua kokoa, ja mikä on vähimmäistilausmäärä?

Kyllä – räätälöity mitoitus on keskeistä työskentelyssämme Vionta Metalilla Kiinasta. Suurin osa vientitilauksistamme sisältää vähintään yhden epästandardin mittasuhteen. Tarjouksen laatimiseksi tarvitsemme: terävälin suunnan (leveyden), projektion syvyyden, vaaditun etäisyyden korkeuden palkin alapuolelle, asennustyypin (vapaasti seisova tai seinään asennettu), paikallisen tuulialueen tai lumikuorman, jos tiedossa, sekä haluamasi värin tai viimeistelyn. Sieltä insinööritiimimme tuottaa valmistuspiirustuksen hyväksyntääsi ennen leikkausta. Räätälöidyt toimitusajat ovat tyypillisesti 3–5 työpäivää normaalia pidemmät. Minimitilaus on yksi yksikkö – näytehinnoitteluun ei sisälly määräalennuksia, mutta se on urakoitsijoiden ja jakelijoiden käytännöllisin tapa arvioida rakennusten laatua ennen kuin he sitoutuvat suurempaan tuotantoon. Vakioerätilaukset alkavat viidestä yksiköstä; jakelijoiden määrät ovat neuvoteltavissa.
