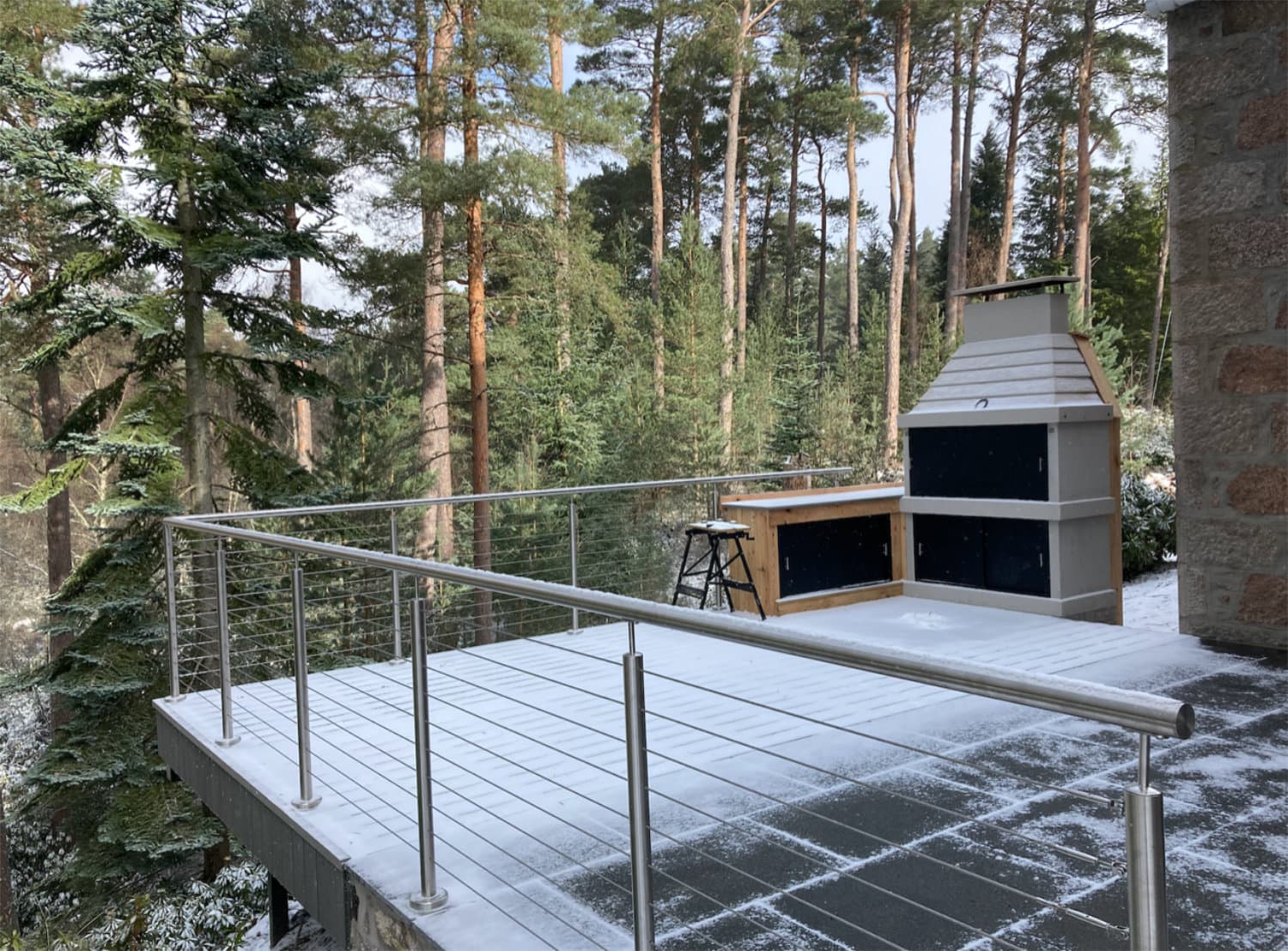

Kuinka asentaa kansikaapelikaiteen?

Tekijä:Vionta metalliaTekninen tiimi  |  Päivitetty: 2026  |  Luokka:Teollisuuden uutisia

Kaapelikaideon tullut yksi halutuimmista kaidejärjestelmistä nykyaikaisille kansille, ja on helppo ymmärtää miksi. Puhtaat, vaakasuorat lankalinjat luovat lähes näkymätön esteen, joka säilyttää näkölinjat maisemiin, vesinäkymiin tai puutarhatiloihin. Perinteisiin puupiketti- tai alumiinipaneelijärjestelmiin verrattuna kansikaapelikaiteet tarjoavat nykyaikaista estetiikkaa, joka täydentää sekä upouusia rakentamista että harkittuja saneerausprojekteja. kloVionta metallia, olemme käyttäneet vuosia kaapelikaiteiden suunnittelussa, jotka on suunniteltu ylittämään asuin- ja liikerakennusmääräykset, mutta silti riittävän helposti saavutettavissa luottavaiselle tee-se-itse-asentajalle tai ensikertalaiselle ammattiurakoitsijalle.

Tämä opas on suunniteltu palvelemaan sinua kaikilla taitotasoilla. Jos olet asunnonomistaja, joka käsittelee viikonloppuprojektia, löydät selkeät selitykset jokaisesta konseptista. Jos olet urakoitsija, joka haluaa virtaviivaistaa työnkulkuasi, yksityiskohtaiset tekniset tiedot, tuotetaulukot ja asiantuntijavinkit auttavat sinua työskentelemään nopeammin ja älykkäämmin. Lue jokainen osa ennen kuin otat poraa, koska kaapelikaiteen asennuksen vaiheet ovat toisistaan ​​​​riippuvaisia ​​ja ohittaminen aiheuttaa usein kalliita korjauksia.

Mikä on kansikaapelikaiteet ja miksi sinun pitäisi valita se?

Kannen kaapelikaideon suojakaidejärjestelmä, joka käyttää kireitä ruostumattomasta teräksestä valmistettuja lankakaapeleita, jotka on pujotettu vaakasuoraan (tai satunnaisesti kulmaan) pystytolppien väliin muodostamaan kaidekokoonpanon täytteen. Kaiteet, piketit tai kiinteät paneelit sijaan kaapelit toimivat esteenä, joka estää putoamisen ja päästää ilman ja valon läpi vapaasti. Kaapelikaidejärjestelmän rakenteellinen eheys riippuu kolmesta toisiinsa yhteydessä olevasta komponentista, jotka toimivat harmoniassa: tolpat, kaapelit ja laitteistoliittimet, jotka ankkuroivat, kierrettävät ja kiristävät kaapelin molemmissa päissä.

Miksi kaapelikaiteet ovat yhä useammin ensisijainen valinta vaativille asunnonomistajille ja liikekiinteistöjen kehittäjille? On olemassa useita pakottavia syitä, ja niiden ymmärtäminen auttaa sinua tekemään täysin tietoisen päätöksen ennen asennukseen sitoutumista.

Esteetön näköala

Yksi tärkeimmistä syistä, miksi ihmiset kysyvät kannen kaapelikaiteen asentamista, on se, että he haluavat säilyttää näkymän kanneltaan. Olipa kyseessä vuorijono, vesistö, hoidettu puutarha tai vain avoin piha, jossa lapset leikkivät, vaakasuuntaiset kaapelit vähentävät visuaaliset häiriöt lähes nollaan. Perinteiset kaiteet luovat sitä vastoin toistuvan visuaalisen häiriön muutaman tuuman välein kaiteen koko pituudelle. Kaapelikaiteet poistavat tuon esteen kokonaan, ja ero kansitilan avoimuudessa on dramaattinen.

Rakenteellinen pitkäikäisyys ja säänkestävyys

Tehtaamme suunnittelee jokaisen kannen kaidejärjestelmiemme kaapelin merilaatuisesta 316 ruostumattomasta teräksestä, samasta seoksesta, jota käytetään suolavesiveneen varusteissa ja offshore-arkkitehtuurissa. Tämä materiaalivalinta on tahallinen. Rannikkoympäristöt, kosteat ilmastot, jäätymis-sulamisjaksot ja UV-intensiivinen aurinko kiihdyttävät pienempien metallien korroosiota. 316 ruostumattomasta teräksestä valmistetut kaapelikaidetuotteemme kestävät ruostetta, kuoppia ja rappeutumista suojatun rakenteen käyttöiän ajan. Ruostumattomasta teräksestä valmistetut kaapelimme säilyttävät vetolujuuden ja pinnan ulkonäön vuosikymmeniä jopa erittäin kosteissa ja suolasuihkeissa ympäristöissä vain vähäisellä huollolla.

Koodin noudattaminen ja turvallisuus

Jokaisen asuin- tai liikekannelle asennetun kaapelikaiteen on noudatettava paikallisia rakennusmääräyksiä, jotka Yhdysvalloissa noudattavat tyypillisesti kansainvälistä asuinlakia (IRC) tai kansainvälistä rakennussäännöstöä (IBC). Nämä koodit säätelevät pylväsväliä, kaapeliväliä, yläkiskon korkeutta ja kaapeleiden välistä enimmäisrakoa. Koodivaatimusten ymmärtäminen ennen asennusta ei ole valinnaista; se on pakollinen. Kun valitset aVionta metalliakaapelikaidejärjestelmässä tuotteemme on suunniteltu täyttämään IRC- ja IBC-vaatimukset, mukaan lukien kriittisen vaatimuksen, jonka mukaan 4 tuuman pallo ei voi mennä minkään täytön aukon läpi.

Suunnittelun monipuolisuus

Miksi valita kaapelikaiteet lasipaneelien tai alumiinikaiteiden sijaan? Näkymän säilyttämisen lisäksi kaapelikaiteet sopivat lähes kaikkiin kannen kehysmateriaaliin. Se näyttää yhtä kotoisalta painekäsitellyllä puuterassilla kuin komposiittiterassilla tai teräsrunkoisella kaupallisella terassilla. Kannen kaiteen pylväsjärjestelmämme ovat saatavilla pyöreinä ja neliömäisinä profiileina, ja suosituimpiin kaitevaihtoehtoihimme kuuluvat puukantayhdistelmät, jotka lisäävät lämpöä ja kaiteen mukavuutta. Tuloksena on järjestelmä, joka voidaan muotoilla minimalistiseksi ja teolliseksi tai lämpimäksi ja luonnolliseksi sen mukaan, minkä pylvään ja yläkiskomme materiaalit yhdistät kaapeleihimme ja laitteistoihimme.

Pitkän aikavälin kustannusarvo

Kun lasket omistamisen kokonaiskustannukset pelkän alkuperäisen asennuskustannusten sijaan, kaapelikaiteet ovat jatkuvasti parempia kuin puiset kaiteet ja komposiittikaiteet. Puukaiteet vaativat maalausta, petsausta tai tiivistämistä muutaman vuoden välein, ja ne ovat alttiita lahoamiselle ja hyönteisvaurioille. Vaikka komposiittikaiteet vaativat vähän huoltoa, ne eivät vastaa ruostumattoman teräskaapelin vetolujuutta tai visuaalista herkkyyttä. Kaapelikaiteen laitteistomme on suunniteltu kestämään kansirakenteen koko käyttöiän, mikä tarkoittaa, että asennat sen kerran, kiristät sen oikein ja tarkastat sen säännöllisesti sen sijaan, että maalaisit, vaihtaisit tai maalaisit komponentteja muutaman kauden välein.

• Minimaalinen jatkuva huolto puu- tai komposiittitäyttöjärjestelmiin verrattuna
• Merikäyttöinen ruostumaton teräs kestää korroosiota jopa ankarimmissa rannikko-ilmastoissa
• Esteetön näköala, joka säilyttää kiinteistön arvon ja nautinnon
• Yhteensopiva puu-, komposiitti- ja metallikehysjärjestelmien kanssa
• Tekniset tiedot, jotka tukevat IRC- ja IBC-koodien noudattamista
• Ajaton nykyaikainen estetiikka, joka täydentää modernia arkkitehtuuria
• Mukautettavat pylväiden korkeudet, etäisyydet ja yläkiskokokoonpanot, jotka sopivat mihin tahansa kansiasetteluun

Kannen kaapelikaiteen valitseminen tarkoittaa järjestelmän, joka toimii sinulle paremmin kaikissa ulottuvuuksissa: visuaalisesti, rakenteellisesti ja taloudellisesti. Päätös kannen kaapelikaiteiden oikein asentamisesta tulee sitten kriittiseksi seuraavaksi kysymykseksi, ja juuri siihen tämän oppaan loppuosassa vastataan tarkalla ja toteutettavissa olevalla yksityiskohdalla.

Mitä työkaluja ja materiaaleja tarvitset ennen kuin aloitat?

Asianmukainen valmistelu on jokaisen onnistuneen kaapelikaiteen asennuksen perusta. Ammattilaiset, jotka ovat tehneet satoja näitä asennuksia, raportoivat jatkuvasti, että työt sujuvat sujuvasti, kun jokainen työkalu ja materiaali on lavastettu ja valmis ennen ensimmäisen reiän poraamista. Työnkulun keskeyttäminen saadakseen rautakaupan käymään puuttuvan liitoksen tai väärän poranterän takia johtaa virheisiin, ajanhukkaan ja turhautumiseen. Seuraavassa on täydellinen erittely siitä, mitä tarvitset tavalliseen asuinkannen kaapelikaiteen projektiin.

Välttämättömät työkalut

• Akkuporakone, jossa on säädettävä nopeus ja kytkinasetus
• Poranterät: vakiokierreterät, joiden koko vastaa kaapelisi halkaisijaa, ja muurausterät, jos pylväät ankkuroidaan betoniin
• Askelporanterä tai yksikärki puhtaita, jäysteettömiä läpivientejä varten metallipylväissä
• Kaapelileikkuri, joka on mitoitettu ruostumattomasta teräslangasta (tavalliset lentoleikkurit vahingoittavat kaapelin säikeitä)
• Momenttiavain tai kireysmittari, joka on kalibroitu kaapelin kiristyssovelluksiin
• Räikkäsarja, jossa on metriset ja vakiohylsyt liittimiä varten
• Taso (sekä 4 jalan taso pylväitä varten ja torpedotaso kaapelin kulkua varten)
• Mittanauha (vähintään 25 jalkaa) ja liituviiva pylväiden sijaintien merkitsemiseen
• Lyijykynä ja merkintäteippi
• Suojalasit ja työkäsineet langankäsittelyyn
• Pylväiden kaivuri tai kiertovasara, jos asennat maahan asennettuja pylväitä
• Jiirisaha tai pyörösaha metallia leikkaavalla terällä metallipylväiden leikkaamiseen korkeuteen
• Kumivasara istuinpylvään korkkien kiinnittämiseen viimeistelemättä
• Kaapelinvetotyökalu tai mukana tuleva työkalu pitkien ajojen esikiristykseen

Materiaalien tarkistuslista

• Ruostumaton teräskaapeli (1x19 tai 7x7 rakenne, tyypillisesti halkaisija 3/16 tuumaa asuinkäyttöön)
• Liittimen päätyliittimet: kierteitetyt pultinpäät ja painumattomat lukitusliittimet tai taivutetut liittimet
• Välipylväskokoonpanot (linjatolpat), jotka on mitoitettu pylväsvälillesi
• Kulmapylväskokoonpanot, jos kannen suunta muuttuu
• Päätypylväskokoonpanot (kiristystolpat) kaapelin kumpaankin päähän
• Yläkisko valitsemastasi materiaalista (puuhattu, alumiini tai ruostumaton teräs)
• Pylväsasennusalustat: pinta-asennuslaipat, kojelautakiinnityslevyt tai ydinasennuslaitteisto
• Kehysmateriaalillesi sopivat viivepultit, rakenneruuvit tai ankkuripultit
• Kannen ruuvit yläkiskon kiinnitystä varten
• Post caps yhteensopiva viimeistely
• Kierrelukkoseos pääteliittimiin
• Ruostumattomasta teräksestä valmistettu puhdistusliuos ja mikrokuituliinat lopulliseen viimeistelyyn

Mitkä ovat Vionta-metallikaapelikaidejärjestelmien tuotetiedot?

Asentamiesi komponenttien tarkkojen teknisten tietojen ymmärtäminen on ratkaisevan tärkeää, jotta voit tehdä tarkkoja ostopäätöksiä ja suorittaa koodin mukaisen asennuksen.Vionta metalliavalmistaa täydellisen valikoiman kaapelikaiteiden komponentteja, jotka on suunniteltu asuinterassille, kaupallisille terasseille, portaille ja parvekkeille. Seuraavissa taulukoissa on yksityiskohtainen erittely tärkeimmistä tuotemäärityksistämme.

Ruostumattoman teräksen kaapelin tekniset tiedot

Postijärjestelmän tekniset tiedot

Laitteiston asennustiedot

Kaapelivälit ja koodiyhteensopivuusviitteet

Nämä tekniset tiedot heijastavat tehtaamme standardituotantoa. Räätälöityjä tilauksia suurempia halkaisijoita, pidennettyjä korkeuksia, mustaa jauhemaalausta tai kaupallista laatua olevaa rakennetolppia on saatavana vakiotoimitusajoilla. Kaapelikaiteiden tuotelinjamme on suunniteltu siten, että jokainen tilaamasi komponenttiVionta metalliaon mitoiltaan yhtenäinen ja sopivuustestattu ennen kuin se lähtee laitoksestamme, mikä vähentää asennusyllätykset käytännössä nollaan.

Kuinka suunnittelet kannen kaapelikaiteen asettelun ja koon?

Mikään kaapelikaiteen asennuksen vaihe ei ole tärkeämpää kuin tarkka suunnittelu ja layout. Suunnitteluvaiheessa tehdyt virheet yhdistyvät jokaiseen myöhempään vaiheeseen ja niiden korjaaminen pylväiden asettamisen ja kaapeleiden ajon jälkeen on kallista ja aikaa vievää. Tämä osio kattaa suunnitteluprosessin kattavasti, koska kokemuksemme tuhansien asennuksien tukemisesta on osoittanut, että useimmat asennusongelmat juontavat juurensa suunnittelun pikakuvakkeisiin.

Kannen kehän ja juoksuohjeiden ymmärtäminen

Aloita kävelemällä kannen koko kehä ja tunnistamalla jokainen asennettava kaiteen osa. Piirrä kannesta ylhäältä alas -tasokuva, jossa huomioidaan jokaisen suoran kaideradan lineaarinen kokonaiskuva, mahdollisten kulmien sijainti, portaikkoosuuden sijainti, jos sellainen on, ja mahdolliset esteet, kuten tukipylväät tai portit, jotka katkaisevat kaapelin kulkemisen.

Kaapelikaiteet toimivat suorina, lineaarisina ajoina. Jokaisen kaapelin juoksun tulee päättyä molemmissa päissä olevaan päätypylvääseen. Jos dekkisi on L- tai U-muotoinen, sinulla on useita riippumattomia johtoja kulmapylväillä suunnan muuttuessa. Yhden ajon kaapelit eivät käänny nurkkaan; ne päättyvät kulmapylvääseen, ja kulman toiselta puolelta alkaa uusi kaapelisarja omalla kaapelisarjallaan.

Viestien sijaintien laskeminen

Suurin sallittu pylväsetäisyys kaapelikaidejärjestelmässä, jossa käytetään 316 ruostumatonta terästä olevaa tolppaamme ja 3/16 tuuman kaapelia, on 4 jalkaa keskellä. Maksimi ei kuitenkaan aina ole optimaalinen. Pitkissä kaapelin juoksuissa lähempi pylväsväli vähentää kaapelin keskijännettä sivuttaiskuormituksen alaisena, mikä tarkoittaa kaapelin taipumusta työntyä ulospäin, kun joku nojaa sitä vasten. Jos juoksu on pidempi kuin 20 jalkaa, harkitse välipylväiden jakamista 36–42 tuuman etäisyydelle 48 tuuman enimmäisetäisyyden sijaan.

Laske viestien sijainnit oikein seuraavasti:

• 1Mittaa jokaisen kaiteen kokonaispituus aloituspäätypylvään sisäpinnasta päätypylvään sisäpintaan.
• 2Jaa tämä kokonaispituus valitsemallasi pylväsvälillä (36, 42 tai 48 tuumaa) määrittääksesi tarvittavien lokeroiden (pylväiden väliset tilat).
• 3Pyöristä ylöspäin lähimpään kokonaislukumäärään, jos jako ei ole parillinen. Tämä luo aukkoja, jotka ovat hieman lyhyempiä kuin tavoiteväli, mikä on täysin hyväksyttävää ja todella hyödyllistä kaapelin kireyden hallinnassa.
• 4Merkitse jokainen pylvään keskipisteen sijainti kansikehykseen liituviivalla ja kynällä. Tarkista, että ensimmäisen ja viimeisen merkin välinen kokonaisetäisyys vastaa mitattua juoksupituutta.
• 5Varmista, että jokainen pylvään sijainti putoaa rakenteellisen kansipalkin tai vanteen palkin yli. Pylväiden jalustat on kiinnitettävä kiinteään kehykseen, ei vain terassilaudoihin.

Kaapelimäärien laskeminen

36 tuuman asuinkaiteessa, jossa kaapelit on sijoitettu 3 tuuman etäisyydelle toisistaan, sinulla on 10 kaapelia (alempi kaapelisarja 3 tuumaa kannen pinnan yläpuolella). 42 tuuman kaidetta käytettäessä kaapelien määrä kasvaa 12 juoksuun 3 tuuman välein. Laskeaksesi kaapelimateriaalin jokaiselle ajolle kertomalla kaiteen lineaarinen pituus kaapeleiden määrällä ja lisäämällä sitten 2 jalkaa ajoa kohti liittimien liitosten ja työskentelyn löysällä. Lisää 15 prosentin ylitys jätteiden ja virheiden hyödyntämisen kokonaismäärään.

Pylväsasennustavan valitseminen

Kaapelikaiteen pylväiden kiinnittämiseen kansirakenteeseen on kolme ensisijaista tapaa, ja valinta vaikuttaa merkittävästi sekä järjestelmän rakennesuunnitteluun että valmiiseen estetiikkaan.

• Pinta-asennus laippaalustalla: Pylväs seisoo kannen päällä ruostumattomasta teräksestä valmistetun pohjalevyn kanssa, joka on suoraan vanteen palkkiin tai tukoksen alla. Tämä on yleisin tapa, helpoin asentaa ja tarjoaa puhtaan, modernin ilmeen. Pinta-asennuslaipat on suunniteltu asennettavaksi vähintään neljällä 1/2 tuuman viivepultilla rakennekehykseen.
• Fascia-mount: Pylväs kiinnittyy vanteen palkin tai kojelaudan etuosaan kannen pinnan ollessa katkeamaton. Tämä menetelmä vaatii läpimeneviä pultteja tai raskaita rakenneruuveja kojelaudan läpi ja kehykseen. Se luo erittäin puhtaan kannen pinnan, mutta vaatii tarkan pylvään korkeuden mittauksen, koska asennuksen jälkeen ei ole pystysuuntaista säätöä.
• Ydinkiinnitys (piilotettu pylvään kiinnitys): Teräsholkki tai kannake on upotettu kannen kehykseen, ja pylväs liukuu sen yli. Tämä tarjoaa poikkeuksellisen rakenteellisen lujuuden ja minimaalisen näköisen pohjan, mutta vaatii pääsyn kehykseen kannen rakentamisen aikana tai merkittävää kehysmuutosta olemassa olevaan kanteen.

kloVionta metalliaSuosituin kokoonpanomme asuinkannen kaideasennuksissa on pinta-asennuslaippa neliönmuotoiseen 2x2-pylvääseen, joka on yhdistetty puiseen yläkiskoon. Tämä yhdistelmä tarjoaa ammattimaisen rakenteellisen eheyden, koodinmukaisuuden ja lämpimän estetiikan, jota kodinomistajat pitävät jatkuvasti kutsuvampana kuin metalliset kokoonpanot.

Kuinka asennat pylväät kaapelikaiteeseen?

Jälkiasennus on koko kaapelikaidejärjestelmäsi rakenteellinen selkäranka. Kaikki seuraava, mukaan lukien kaapelien reititys ja kiristys, riippuu pylväistä, jotka ovat täysin lämmöt, tukevasti ankkuroituja ja sijoitettu täsmälleen suunnitellulla tavalla. Asennuksen jälkeisen vaiheen kiirehtiminen on teknisen tuen tiimimme yleisin yksittäinen kaapelikaiteiden ongelmien lähde. Varaa aikaa täällä, tarkista jokaisen pylvään taso ennen kiinnikkeiden viimeistelyä, äläkä jatka kaapelin asennusta ennen kuin jokainen tolppa on asetettu oikein.

Kannen kehystyksen valmistelu pylväsjalkoja varten

Ennen kuin asetat pylväitä, tarkasta kannen kehys jokaisessa tolppapaikassa. Kehyksen tulee olla rakenteellisesti ehjä, lahoamaton ja pystyä hyväksymään pylvään jalustan vaatimat viivepultit tai läpimenevät pultit. Jos kansissasi on komposiittikansi, saatat joutua poistamaan osan kannen pylvästä päästäksesi käsiksi ja vahvistaaksesi alla olevan kehystystilan. Kaikki vanteen palkki tai tukokset, joissa on merkkejä huononemisesta, on korjattava tai siivottava uudella materiaalilla ennen asennuksen jälkeistä tekemistä.

Pinta-asennuslaippoihin tehtaamme suosittelee käsitellyn puupalkin tai rakenneteräksisen välikappaleen asentamista kannen ja pylvään jalustan väliin tapauksissa, joissa terassipinta ei ole tasainen. Pohjalaipan tulee istua tasaisesti ja tasaisesti; sen sovittaminen kapenevalla materiaalipalalla epätasaisen pinnan sovittamiseksi ei ole hyväksyttävää, koska se aiheuttaa taivutusjännityksen pylvään pohjaliitokseen, jota ei ole huomioitu kiinnitystaulukossa.

Laippapultin reikien merkitseminen ja poraus

• 1Aseta pinta-asennuspohjalaippa merkittyyn pylvään keskikohtaan kannella.
• 2Käytä laippaa mallina ja merkitse neljä viiveen pultin reikää lyijykynällä tai keskirei'illä.
• 3Irrota laippa ja esiporaa ohjausreiät jokaiseen merkittyyn kohtaan käyttämällä 1/16 tuumaa pienempää terää kuin viivepultin varsi.
• 4Esiporaus ei ole valinnainen. Viivepulttien kiristäminen vannepalkkiin ilman ohjausreikiä halkaisee puun ja heikentää liitoksen lujuutta dramaattisesti.
• 5Aseta laippa takaisin paikoilleen ja vedä viivepultit täyteen syvyyteen hylsyavaimella. Älä kiristä liikaa, sillä se voi halkaista puun tai poistaa kierteen kiinnittymisen.

Pylväiden asettaminen ja putkiasennus

Kun kaikki pohjalaipat on asennettu jokaiseen pylväskohtaan juoksun varrella, voit nyt asettaa pylväät. Liu'uta jokainen pylväs pohjaansa tai päälle sen mukaan, käyttääkö laippajärjestelmäsi pistorasiaa vai pintalevyä. Ennen kuin kiristät pylvään ja laippaliitoksen, tarkista pylväs sekä kohtisuorassa kiskoon että suuntaisesti kiskoon nähden käyttämällä torpedotasoa tai 4 jalan tasoa.

Virheelliset viestit aiheuttavat peräkkäisiä ongelmia. Rinnakkaissuunnassa kalteva tolppa johtaa kaapelin reikiin, jotka eivät ole kohdakkain kaapelin reitin kanssa, jolloin syntyy kitkapisteitä, jotka estävät tasaisen jännityksen ja voivat kuluttaa kaapelia ajan myötä. Kalteva pylväs luo kohtisuorassa kiskoon nähden esteettisesti ilmeisen ongelman, jota on vaikea peittää asennuksen jälkeen.

Jos haluat pitää pylväät lukossa, kun yhteyttä viimeistellään, käytä magneettista torpedovaakaa ja maalarinteippiä, jos työskentelet yksin, tai pyydä avustajaa pitämään tolppia, kun tarkistat ja kiristät. Pylväsjärjestelmissä, joissa käytetään kiinnitysruuvi- tai pulttikiinnitysmenetelmää pohjalaipan kohdalla, tarkista pylväs viimeisen kerran ennen kuin kiristät säätöruuvit kokonaan, koska lopullinen kiristäminen voi siirtää tolppaa hieman sen tarkastetusta asennosta.

Kaapelireikien poraus linjapylväiden läpi

Välilinjatolppiin on porattava läpimeneviä reiät, joiden läpi kaapeli kulkee. Reiän on oltava kooltaan sellainen, että kaapeli pääsee kulkemaan vapaasti, vaikka se on riittävän tiukka, jotta tavallinen kaapelinohjain tai läpivienti (sisältyy laitteistosarjoihimme) istuu tiukasti ja suojaa kaapelia metallia metallia vastaan ​​tapahtuvalta kulumiselta.

• Jos käytät 3/16 tuuman kaapelia ruostumattomasta teräksestä valmistetun tolpan läpi, käytä 1/4 tuuman porrasterää tai yksikköä puhtaan, purseeton reiän poraamiseen. 1/16 tuuman välys on tarkoituksellinen ja siihen mahtuu muovinen läpivienti, joka kiertyy reikään.
• Reiän korkeuden asettelu: mittaa ja merkitse jokainen reiän korkeus ensimmäiseen tolppaan ja käytä sitten lasertason tai liituviivaa siirtääksesi kaikki korkeudet kaikkien välipylväiden välillä samanaikaisesti. Tasaiset reikien korkeudet kaikissa pylväissä luovat visuaalisesti yhdensuuntaiset kaapelilinjat.
• Poraa alempi reikä ensin 3 tuumaa kannen pinnan yläpuolelle, ja astu sitten 3 tuuman välein ylöspäin kaapelin yläasentoon, jonka tulisi olla vähintään 3 tuumaa tolpan yläosan alapuolella, jotta yläkisko jää tilaa ylimmän kaapelin yläpuolelle ilman, että ylimmän kaapelin ja yläkiskon alaosan väliin muodostuisi yli 4 tuumaa aukko.
• Kun olet porannut kaikki reiät, aseta muovinen tai ruostumattomasta teräksestä valmistettu kaapeliläpivienti jokaiseen reikään estääksesi metallin välisen kosketuksen kaapelin ja pylvään seinän välillä. Läpivientimme on esilajiteltu laitteistosarjoissamme pylvään seinämän paksuuden mukaan.

Pääty- ja kulmapylväiden asennus

Päätypylväät ja kulmatolpat ottavat vastaan ​​täyden kaapelin jännityskuorman, ja ne on asennettava lisävahvistuksella välitolppiin verrattuna. Pinta-asennettaviin päätypylväisiin kaapelijonojen päissä tehdas suosittelee joko läpipultattua pohjalevyä (ei viivepultteja) tai kannen runkoon asennettua polvitukea, joka vaimentaa kaapelin kertyneen jännityksen aiheuttamaa ulospäin suuntautuvaa vetoa. Kun kaikki ajossa olevat kaapelit on kiristetty oikein, kummankin päätypylvään ulospäin veto voi ylittää 2 000 puntaa. Päätypylvään jalustan liitos on suunniteltava käsittelemään kuormaa turvallisesti.

Kulmapylväät, jotka ovat itse asiassa molempien kulmassa kohtaavien kaapelien pylväiden päätypylväitä, kantavat kaapelin jännityskuormia kahdesta kohtisuorasta suunnasta samanaikaisesti. Nämä pylväät vaativat läpiruuviliitoksen rakennekehykseen molempiin suuntiin, ja tekninen tiimimme suosittelee teräskulmalevyä kulman sisäpinnalle lisävahvistuksena kaupallisissa sovelluksissa.

Kuinka reitität ja pujotat kaapelin pylväiden läpi?

Kun kaikki tolpat on asennettu, putkitettu ja porattu, olet valmis aloittamaan ruostumattoman teräskaapelin reitityksen järjestelmän läpi. Tämä kansikaapelikaiteen asennusvaihe vaatii kärsivällisyyttä ja järjestelmällistä huomiota yksityiskohtiin. Kaapelin pujottaminen useiden välipylväiden läpi raskaan kelan hallinnassa on fyysisesti vaativaa, ja sen tekeminen oikein luo puhtaan, ammattimaisen kiristysvaiheen.

Kaapelikelan valmistelu

Ruostumaton teräskaapeli toimitetaan kelatussa muodossa. Ennen irrottamista aseta koko kela tasaisesti kannen pinnalle ja tunnista kelan sisä- ja ulkopää. Syötä aina kelasta pyörittämällä itse kelaa kannen pinnalla sen sijaan, että se vedetään keskeltä, mikä aiheuttaa kiertymiä ja taitoksia kaapeliin. Kaikki ruostumattomasta teräksestä valmistetun kaapelin mutka tai vääntyminen on pysyvä vauriokohta, joka keskittyy jännitykseen ja voi lopulta johtaa säikeen katkeamiseen kyseisessä paikassa; taipunut kaapeli on hävitettävä ja vaihdettava.

Käynnistysliittimen asennus

Toiseen päätypylvääseen (alkupäähän) asennat kiinteäpään liittimen. Tämä on tyypillisesti swageless tapin pää tai swaged terminaali (jos käytetään valmiita kaapelikokoonpanoja). Kiinnittämättömät liittimet laitteistosarjastamme:

• 1Pujota kaapeli pylvään reiän läpi päätypylvään ulkopuolelta sisäänpäin.
• 2Liu'uta keinumaton runko kaapelin päähän ja aseta sitten sisäkartio- ja kiilakomponentit paikalleen sovitusmallikohtaisten asennusohjeiden mukaisesti.
• 3Vedä kaapelia taaksepäin niin, että liittimen runko asettuu pylvään reikää vasten tai päätylevyn läpi, ja kiristä sitten liitin käsin tiukalle. Älä kiristä vielä kokonaan; jännitysvaihe täydentää tämän yhteyden.
• 4Levitä pieni määrä kierrelukitusmassaa sovituskierteisiin ennen kuin ne asettuvat kokonaan paikalleen.

Kaapelin reititys välipylväiden läpi

Kun aloitusliitin on paikoillaan, kela kaapeli auki kannen pinnan poikki kohti etäpääpylvästä ja syötä kaapelin vapaa pää jokaisen välipylvään reiän läpi järjestyksessä. Työskentele pylväs kerrallaan syöttämällä kaapelin kärki reiän läpi ja vetämällä tarpeeksi löysästi päästäksesi seuraavaan tolppaan. Kaapeli on riittävän jäykkä 1x19-rakenteella työntämään reiän läpi, jos sinulla on apulainen, joka syöttää alkupäästä, mutta 7x7-rakenteella kaapeli on joustavampi ja helpompi pujottaa.

Kun pujotat kutakin välipylvästä, varmista, että kaapeli on reiän läpivientiholkissa ja että se kulkee suoraan ja tasaisesti pylväiden välillä. Jos kaapeli on visuaalisesti nostettu tai painettu tietyssä välipylväässä, reiän korkeus kyseiseen tolppaan porattiin epäjohdonmukaisesti muiden kanssa; ainoa korjaus on porata reikä uudelleen oikealle korkeudelle, minkä vuoksi tarkka reiän asettelu ja porauslinjaus ovat niin tärkeitä edellisessä vaiheessa.

Kiristyspään liittimen asennus

Kun kaapeli on pujotettu kaikkien välipylväiden läpi ja se ulkonee etäpään tolpan läpi, asennat kiristyspään liittimen. Kuusiokiristinliittimessä tämä edellyttää kaapelin pujottamista kiristimen rungon läpi, sisäisten lukitusosien kiinnittämistä ja riittävän määrän kaapelin pyrstön vetämistä liittimen läpi, jotta varmistetaan riittävä kierrekytkentä kiristysvaihetta varten. Asennusohjeissamme vaaditaan vähintään 1 tuuman kaapelin pää, joka ulkonee lukittujen sisäosien ulkopuolelle.

Tässä vaiheessa kaapelin tulee olla löysästi paikoillaan kaikkien pylväiden läpi siten, että aloitusliitin on tiukasti kiinni toisessa päätypylväässä ja kiristysliitin löysästi asennettuna toiseen. Kaapeli on näkyvästi löysällä. Se on oikein. Kiristys on erillinen, huolellinen toimenpide, jota käsitellään seuraavassa osassa.

Toista tämä koko reititysprosessi jokaiselle kaapeliriville alakaapelista ylöspäin. Kun asennat pohjakaapelin ensin, voit käyttää sitä oppaana varmistaaksesi, että seuraavat kaapelit ovat oikealla korkeudella ja kulkevat yhdensuuntaisesti toistensa kanssa.

Kuinka kiristät kannen kaapelikaiteen oikein turvallisen ja koodin mukaisen tuloksen saavuttamiseksi?

Kiristys on sekä tyydyttävin että teknisesti vaativin vaihe kansikaapelikaiteen asennuksen oppimisessa. Oikein tehtynä se muuttaa irtonaisen lanka- ja pylväskokoonpanon kireäksi, ammattimaisen näköiseksi esteeksi, joka on turvallinen, visuaalisesti näyttävä ja koodin mukainen. Väärin tehtynä ylijännitetyt kaapelit painuvat päätypylväisiin sisäänpäin, alijännitetyt kaapelit painuvat visuaalisesti ja epäonnistuvat taipumatesteissä, ja epätasainen kiristys riveissä luo aaltoilevan, epäammattimaisen ulkonäön. Mekaniikan ymmärtäminen ja prosessin järjestelmällinen suorittaminen tuottaa erinomaisia ​​tuloksia joka kerta.

Oikean jännityksen ymmärtäminen

Rakennusmääräysten vaatimus kaapelikaiteen kireydelle on, että kun 200 punnan keskitetty kuorma kohdistetaan kohtisuoraan kaapelin keskijänneväliin nähden, kaapeli ei saa taipua enempää kuin 4 tuumaa jännitteisestä asennostaan. Käytännössä tämä tarkoittaa, että sinun pitäisi pystyä painamaan kaapelia tiukasti peukalolla jännevälin keskikohdassa ja tuntemaan kiinteää vastusta vain minimaalisella taipumalla (noin 1 tuuman etäisyys keskijännevälissä tavallisella 4 jalan välipylvään etäisyydellä). Kaapeli, joka taipuu 3 tuumaa tai enemmän tiukan peukalon paineen alaisena, on alijännitetty ja sitä on kiristettävä edelleen.

Ylijännitys on myös vakava ongelma. Liiallinen jännitys asettaa päätypylväisiin taivutuskuormia, jotka voivat vääntää pylvästä, vetää pohjalevyn kiinnikkeitä ja rasittaa kaapelia yli sen nimellistyökuormituksen. Tehdasinsinöörimme suosittelevat kohdistamista jännitettyyn kaapeliin, jolla on noin 1 tuuman keskijännepoikkeama noin 50 paunaan kohdistetun voiman alaisena, mikä vastaa hyvin IRC:n 200 punnan 4 tuuman taipumavaatimuksen täyttämistä.

Kiristyssekvenssi

• 1Aloita kiristys juoksun alakaapelilla. Kannen pintaa lähinnä oleva pohjakaapeli on näkyvin ja asettaa visuaalisen referenssin kaikille sen yläpuolella oleville kaapeleille.
• 2Kierrä liitintä myötäpäivään kuusioavaimella tai jakoavaimella etäpään tolpan kiristinliittimessä (vakiooikea kierre). Jokainen täysi kierros vetää noin 1/16 tuumaa kaapelia liittimen läpi ja lisää jännitystä. Työskentele 2–3 kierroksen askelin ja tarkista sitten keskijänteen taipuma.
• 3Älä kiristä täysin yhtä kaapelia kerrallaan lopulliseen määritykseen ennen kuin siirryt seuraavaan. Kiristä sen sijaan jokainen kaapeli noin 50 prosenttiin tavoitteesta ja kierrä sitten takaisin alhaalta ylös ja lisää jännitystä asteittain. Tämä jakaa kuorman päätypylväille tasaisesti ja estää pylväitä vetämästä ulos pylväästä keskittyneiden jännityskuormien vuoksi.
• 4Kun alkuperäinen 50 prosentin jännitys on kulkenut kaikkien kaapeleiden läpi, anna kaapeleiden rentoutua 10–15 minuuttia. Uusi kaapeli joutuu aluksi venymään, kun säikeet istuvat kuormituksen alaisena. Tämä on normaalia ja odotettavissa sekä 1x19- että 7x7-rakenteissa.
• 5Suorita rentoutumisjakson jälkeen kaikille kaapeleille toinen kiristys, tarkista jokaisen keskijännevälin taipuma ja lisää kireyttä tarpeen mukaan tavoitepoikkeaman saavuttamiseksi.
• 6Tarkista lopullinen kiristyksen jälkeen kaikki päätypylväät. Jos pylväs on vedetty hieman irti kaapelin kireydestä, tämä tarkoittaa joko puutteellista pylvään kiinnitystä tai ylijännitettä. Jos pylväs on enemmän kuin 1/8 tuumaa ulospäin, vähennä jännitystä hieman ja tutki kiinnitysliitäntä.
• 7Kiinnitä viimeinen tiukasti vastakkaisen päätepylvään aloitusliittimen liittimeen varmistaaksesi, että liitin on täysin paikallaan ja lukittu.

Kierrelukitusyhdisteen levittäminen

Kun kaikki kaapelit ovat lopullisesti kireällä, levitä pieni pisara keskivahvaa kierrelukitusainetta (kuten sinistä Loctitea) kunkin kiristinliittimen avoimeen kierteeseen kohtaan, jossa se työntyy pylvään kiinnityslevyn tai kannattimen läpi. Tämä estää tärinää ja lämpökiertoa löysyttämästä kiristintä vähitellen ajan myötä. Älä käytä erittäin lujaa (punaista) kierrelukkoainetta kaapelinkiristimiin; sinun on voitava kiristää kaapelit uudelleen vuositarkastuksessa ilman, että liitos tuhoutuu.

Yläkiskon asennus

Kun kaikki kaapelit ovat lopullisessa jännityksessä, voit nyt asentaa yläkiskon. Jos kyseessä on puinen kannen yläkisko ruostumattomasta teräksestä valmistettujen pylväiden päälle, aseta puukanta pylväiden päälle ja kiinnitä ruostumattomasta teräksestä valmistettujen ruuveilla, jotka on kierretty pylvään kansilevyn alta pylvään yläosan läpi ja puiseen korkkiin. Täysin ruostumattomasta teräksestä valmistetun yläkiskon tapauksessa kiskon pidikkeet tai kanavakiinnikkeet on pitänyt sijoittaa pylväisiin jo asennuksen jälkeisessä vaiheessa. Liu'uta yläkisko pidikkeisiin ja kiinnitä pidikkeen laitteisto-ohjeiden mukaisesti.

Yläkiskon on oltava jatkuva tai yhdistetty oikeilla jatkosliittimillä aina, kun juoksu ylittää yksittäisen yläkiskokappaleen pituuden. Puskuliitokset ilman jatkosliittimiä eivät ole hyväksyttäviä rakenteellisessa kaiteessa. Tehtaamme toimittaa tarkoitukseen valmistettuja jatkosliittimiä huippukiskoprofiileihimme, jotka ylläpitävät jatkuvaa pintatuntumaa ja rakenteellista eheyttä liitoksissa.

Lopullisen tarkastuksen tarkistuslista

Ennen kuin katsot asennuksen valmiiksi, suorita järjestelmällinen lopputarkastus käyttämällä tätä tarkistuslistaa. Kannen kaidejärjestelmämme on rakennettu läpäisemään tarkastuksen, kun ne on asennettu määritystemme mukaisesti, ja tämän tarkistuslistan täyttäminen ennen rakennustarkastajan saapumista estää epäonnistuneet tarkastukset.

• Varmista, että kaikki tolppapohjat on kiinnitetty kokonaan kaikilla määritetyillä kiinnikkeillä; ei puuttuvia pultteja
• Varmista, että jokainen tolppa on jyrkkä 1/8 tuuman sisällä koko tolpan korkeudesta
• Testaa kaapelin taipuma jokaisen kaapelin keskijännevälissä; enintään 1 tuuma tiukan peukalon paineen alla 4 jalan etäisyydellä
• Yritä viedä 4 tuuman pallo täytteen jokaisen kaapeliaukon läpi. pallo ei saa kulkea
• Mittaa kaiteen kokonaiskorkeus kannen pinnasta yläkiskon yläosaan; on täytettävä paikalliset vähimmäiskorkeusvaatimukset
• Tarkista pohjakaapelin korkeus kannen pinnasta; on oltava enintään 3 tuumaa, jotta 4 tuuman pallo ei pääse kulkemaan pohjakaapelin alta
• Varmista, että kaikissa liitosliittimissä on kierrelukkoseos
• Levitä ruostumattomasta teräksestä valmistettujen pintojen puhdistusainetta kaikkiin laitteisiin ja kaapeleihin poistaaksesi kaikki asennussormiöljyt ja metalliviilat
• Leikkaa kaapelin päät, jotka ulkonevat liitosliittimien yli, tasaisesti liitinpinnan kanssa käyttämällä ruostumattomasta teräksestä valmistettua kaapelileikkuria; Terävien kaapelien päiden jättäminen on turvallisuus- ja esteettinen ongelma

Miksi kaapelikaiteen jatkuvalla huollolla on merkitystä ja miten teet sen?

Yksi kaapelikaidejärjestelmiemme vakuuttavimmista eduista on, että ne vaativat huomattavasti vähemmän huoltoa kuin puu- tai maalatut metallivaihtoehdot. Vähäinen huolto ei kuitenkaan tarkoita nollaa huoltoa. Oikein huollettu kaapelikaidejärjestelmä suojaa sen rakenteellista eheyttä, säilyttää ulkonäkönsä ja tarjoaa vuosikymmeniä turvallisen ja luotettavan palvelun. Ylläpitovaatimusten ymmärtäminen ennen asennusta auttaa asettamaan realistisia odotuksia omistajuudelle ja suojaa investointisi aVionta metalliajärjestelmä.

Vuotuinen tarkastuspöytäkirja

Jokaiselle kaapelikaidejärjestelmälle tulee tehdä virallinen tarkastus vähintään kerran vuodessa, mieluiten lämpimän kauden alussa ennen kuin kansi alkaa kovaa käyttöä. Tämän vuositarkastuksen aikana tarkista seuraavat asiat:

• Kaapelin kireys: paina lujasti kutakin kaapelia keskijännevälistä ja varmista, että taipuma on edelleen 1 tuuman sisällä. Jos kaapelit ovat löystyneet talven aikana (mikä on yleistä, kun kansirakenne asettuu ja kaapeli kokee lämpökiertoa), kiristä jokainen kaapeli takaisin määritysten mukaisesti kuusiokiristimen liittimillä.
• Liitinliittimet: tarkista, että kaikki kääntymättömät liittimet pysyvät täysin kiinni ja että kierrelukitusmassa ei ole katkennut. Jopa yhden täyden kierroksen perääntynyt kiinnitys vähentää merkittävästi pitovoimaa.
• Pylvään jalustan liitännät: tarkista jokaisen pylvään jalustan kaikki viivepultit tai läpimenevät pulttiliitokset. Kannen liike ja puun laskeutuminen voivat aiheuttaa kiinnikkeiden löystymistä ajan myötä, erityisesti kahden tai kolmen ensimmäisen vuoden aikana asennuksen jälkeen.
• Kaapelin pinnan kunto: tarkasta, onko kaapelissa merkkejä ruosteesta, mikä viittaa pinnan kontaminaatioon eikä itse ruostumattoman teräksen 316 korroosioon. 316 SS -kaapelin pinnan ruostepisteet ovat peräisin saastuneista rautahiukkasista, tyypillisesti lähellä käytetyistä sähkötyökaluista, eivät itse kaapeliseoksen korroosiosta.
• Pylväs: tarkista uudelleen, että kaikki tolpat pysyvät 1/8 tuuman etäisyydellä pylväästä. Asteittainen pylvään kaltevuus tarkoittaa joko löystynyttä pohjaliitosta tai kannen rungon liikettä; tutki ja korjaa perimmäinen syy ennen kaapeleiden uudelleen kiristämistä.

Puhdistus ja pintojen hoito

Kaapelikaidetuotteissamme oleva ruostumaton teräs 316 kehittää luonnollisen passiivisen oksidikerroksen, joka kestää korroosiota. Säilyttääksesi tämän suojan ja pitääksesi pinnan parhaana, puhdista kaapelit ja laitteistot kahdesta neljään kertaa vuodessa ympäristöstäsi riippuen:

• Pyyhi kaikki kaapeli- ja laitteistopinnat mikrokuituliinalla, joka on kostutettu erityisellä ruostumattoman teräksen puhdistusaineella tai miedolla astianpesuaineella ja vedellä.
• Pyyhi aina kaapelin ja metallisyiden suuntaan, ei sen poikki. Syynä pyyhkiminen hankaavalla materiaalilla luo näkyviä naarmujälkiä.
• Huuhtele puhtaalla vedellä puhdistuksen jälkeen ja kuivaa puhtaalla liinalla.
• Rannikkoympäristöissä, joissa suola altistuu voimakkaasti, puhdista se kuukausittain sesongin aikana ja levitä kevyt kerros ruostumattomasta teräksestä valmistettua suojasuihketta jokaisen puhdistuksen jälkeen.
• Älä koskaan käytä teräsvillaa, kloridia sisältäviä puhdistusaineita tai hankaavia tyynyjä ruostumattomasta teräksestä valmistettujen kaapelikaiteiden pinnoilla.

Pitkän aikavälin komponenttien arviointi

Järjestelmissämme käytetyn ruostumattoman teräskaapelin 316 käyttöikä ylittää useimpien asuinrakennusten kansirakenteiden käyttöiän oikein huollettuna. Laitteiston liitososat, yläkiskon puiset kannet ja pylväskiinnikkeet voivat kuitenkin saavuttaa käyttöikänsä lopussa ennen itse kaapelia. Suorita 10 vuoden kuluttua tarkempi tarkastus kaikille kierteitetyille laitteistokomponenteille ja tarkista kierteiden kuluminen tai korroosiopisteet liitoskappaleissa. Tehtaamme vaihtoliittimet ovat saatavilla ja taaksepäin yhteensopivia kaikkien aiemmin asennettujen pylväiden ja kaapelien kanssa, mikä tarkoittaa, että pitkäaikainen järjestelmäpäivitys ei vaadi koko asennuksen vaihtamista.

Johtopäätös: Rakenna kannen kaide, joka kestää eliniän

Kannen kaapelikaiteen asennus on projekti, joka palkitsee huolellisen suunnittelun, laadukkaiden materiaalien ja suunnitelmallisen toteutuksen. Alkuasettelusta ja jälkiasennuksesta kaapelin reitittämiseen, kiristykseen ja lopputarkastukseen asti jokainen vaihe perustuu sitä edeltävään. Oikein tehtynä tuloksena on kaidejärjestelmä, joka on samanaikaisesti turvallinen, visuaalisesti poikkeuksellinen, koodin mukainen ja riittävän kestävä palvelemaan suojaamaansa kansirakenteen käyttöiän ajan.

Tämän oppaan aikana olet nähnyt, kuinka jokainen järjestelmämme osa toimiiVionta metalliaon suunniteltu toimimaan yhdessä: 316 merikäyttöinen ruostumaton teräskaapeli, tarkasti mitoitetut neliömäiset ja pyöreät pylväsprofiilit, swageless ja swaged liitinlaitteistot sekä pinta- ja kojelaudoitusjärjestelmät. Tehtaamme suunnittelee nämä komponentit järjestelmäksi, ei yksittäisiksi osiksi, minkä vuoksi ne asennetaan nopeammin, kiristyvät johdonmukaisemmin ja toimivat paremmin pitkällä aikavälillä kuin useilta toimittajilta hankituista komponenteista valmistetut kokoonpanot.

Olitpa viikonloppuprojektiin osallistuva asunnonomistaja tai ammattiurakoitsija, joka rakentaa useita kansia viikossa, teknisen tuen tiimimme on käytettävissäsi auttamaan sinua määrittämään oikeat komponentit sinun kansigeometriaasi, varmistamaan koodin noudattamisen lainkäyttöalueellasi ja suorittamaan vianmäärityksen kohtaamasi asennushaasteet. Seisomme jokaisen valmistamamme komponentin takana tehdassuoralla tuella ja mittaamme menestystämme ei myynnillä, vaan tuotteidemme mahdollistaman asennuksen laadulla.

Miltä näyttävä kaapelikaide näyttää, kun kaikki nämä vaiheet yhdistyvät? Näyttää siltä, ​​että puhtaat vaakaviivat katoavat täydelliseen näkymään. Se näyttää kaiteelta, joka läpäisee jokaisen tarkastuksen ensimmäisellä kerralla. Se näyttää kannelta, josta perheesi voi nauttia 30 vuotta ilman yhden komponentin vikaa. Tämä on standardi, jonka tehtaamme noudattaa jokaista tuotetta, ja tämän tuloksen jokaisen tätä ohjetta noudattavan asentajan pitäisi odottaa saavuttavansa.
