Seinään kiinnitettävä pergola sisäänvedettävällä katolla

Mikä on seinälle asennettu pergola katolla?

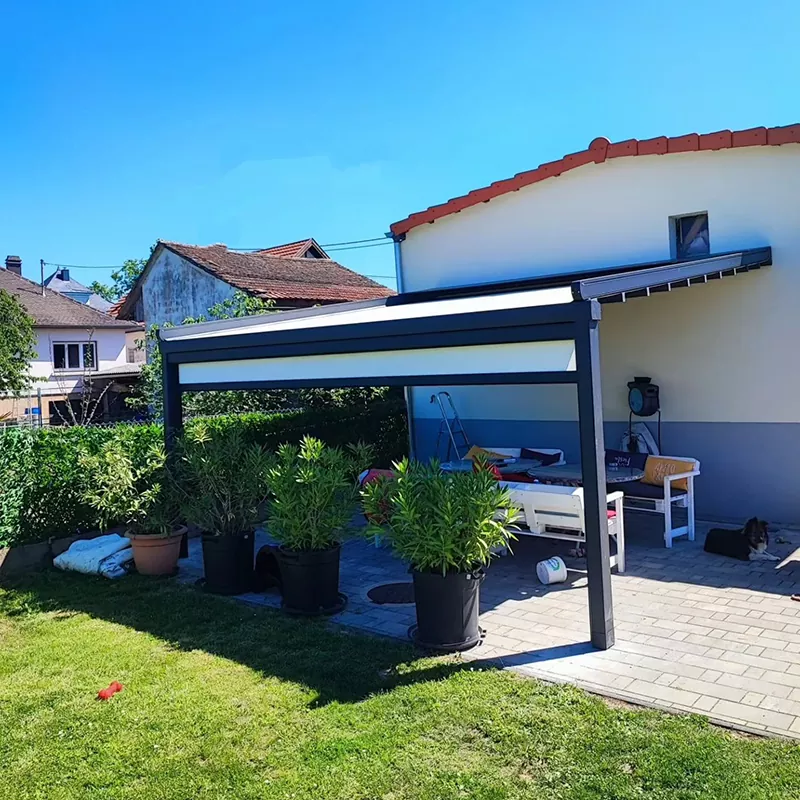

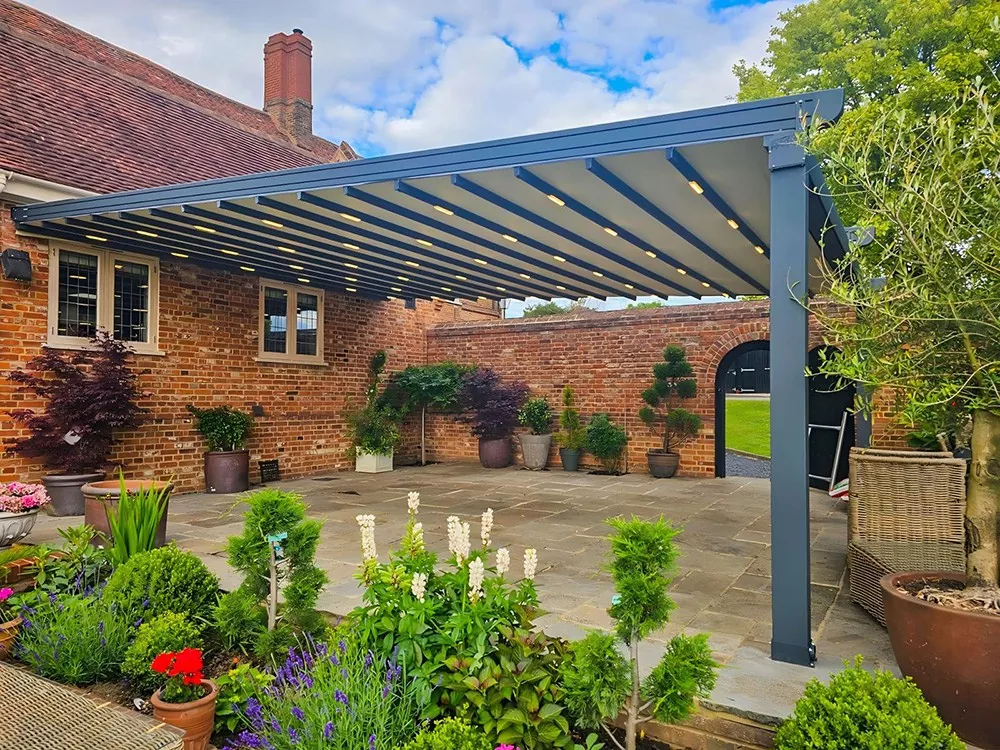

Seinään kiinnitettävä kattopergola on kiinteä ulkovarjostinrakenne, joka kiinnittyy rakennuksen ulkoseinään toiselta puolelta, ja vastakkainen pää on tuettu vapaasti seisovilla pylväillä. Katto – sisäänvedettävä alumiinirunkoinen katos – ulottuu pyynnöstä peittämään alla olevan ulkoalueen tai vetäytyy taaksepäin jättäen tilan kokonaan auki taivaalle.

Tämä kokoonpano käyttää rakennuksen seinää yhtenä rakenteellisena ankkuripisteenä, mikä vähentää pylväiden lukumäärää, tuo rakenteen talon tasoon ja luo katetun ulkoalueen, joka yhdistyy luonnollisesti sisätiloihin viereisten ovien ja ikkunoiden kautta.

Vionta metalliaon valmistaja ja tehdas, joka sijaitsee Cixissä, Ningbossa, Kiinassa. Toimitamme sisäänvedettävällä kattojärjestelmällä varustettua seinään asennettavaa pergolaa suoraan tukkukauppiaille, jakelijoille, rakennusurakoitsijoille ja projektin ostajille Pohjois-Amerikassa, Euroopassa, Australiassa ja Lähi-idässä.

Kuinka sisäänvedettävällä katolla varustettu seinään kiinnitettävä pergola eroaa muista rakenteista

Seinään kiinnitettävä vs. vapaasti seisova pergola

A vapaasti seisova pergolaseisoo itsenäisesti neljässä tai useammassa pylväässä ilman seinäliitäntää. Seinään kiinnitettävä pergola käyttää rakennusta yhtenä ankkurina, mikä vähentää pylväiden lukumäärää ja antaa rakenteen istua samalla tasolla taloa vasten. Tämä tekee siirtymisestä sisä- ja ulkotilan välillä saumattomampaa, ja se on ensisijainen kokoonpano terassille ja terassille, joka liittyy suoraan rakennukseen.

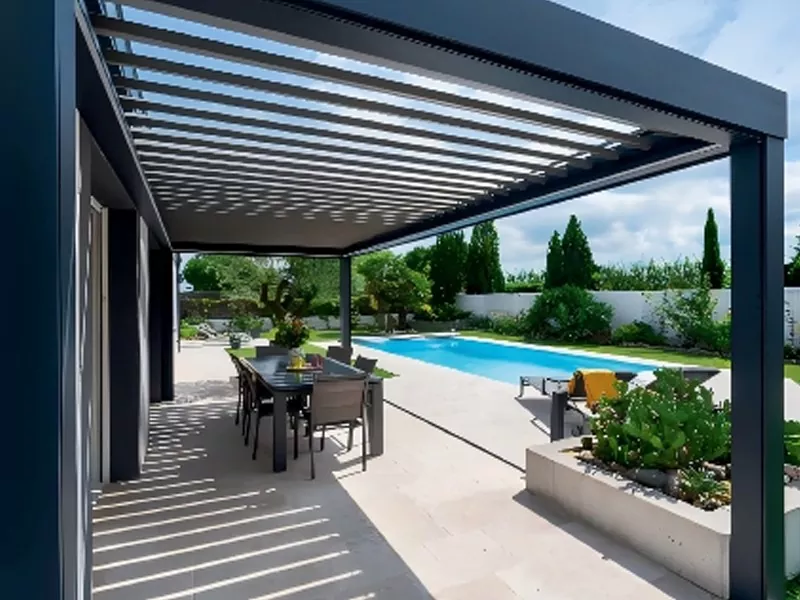

Sisäänvedettävä katoskatto vs. kiinteä säleikkökatto

Kiinteässä säleikisessä pergolassa on pysyvä alumiinisälekatto, jossa yksittäiset säleet pyörivät ohjaamaan valoa ja ilmanvaihtoa. Kattorakenne on aina yläpuolella. Sisäänvedettävä katoskatto voidaan avata kokonaan – kangas- tai polykarbonaattipaneelit painuvat sisään kompaktiin koteloon – joten tila on täysin auki sään salliessa. Ostajille, jotka haluavat joustavuutta vaihtaa täysin avoimen ulkoilmakokemuksen ja täysin katetun kokemuksen välillä, sisäänvedettävä katto on parempi valinta.

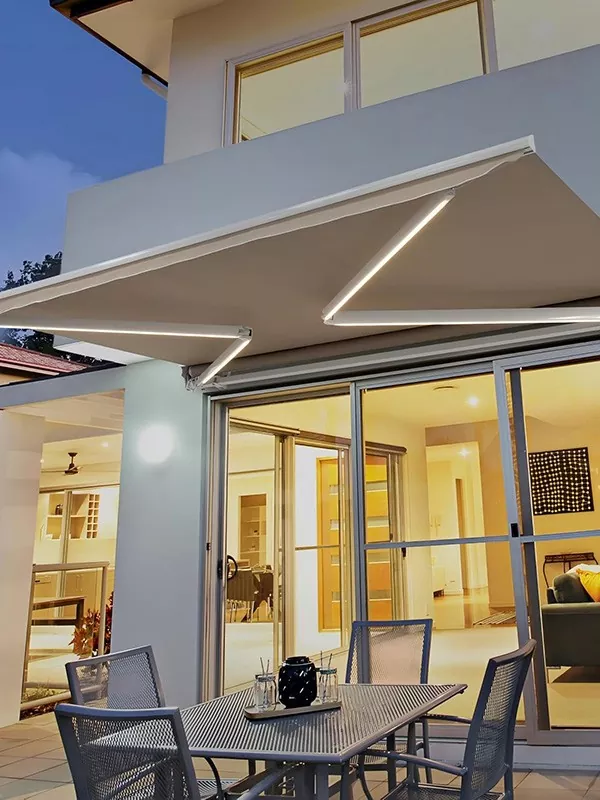

Seinään kiinnitettävä pergola vs. tavallinen sisäänvedettävä markiisi

A tavallinen sisäänvedettävä markiisikiinnitetään seinään ja työntyy ulospäin ilman pystypylväitä tai sivukotelointia. Seinään asennettavassa pergolassa on täysalumiininen runko - kaukopalkki, kattotuoli ja pylväät - mikä tekee siitä rakenteellisesti jäykkä, sopii suuremmille jänneväleille ja pystyy kuljettamaan sivuverhoja, LED-valaistusta, viemärikourut ja kattotuulettimet. Alueille, jotka ovat suurempia kuin noin 4 × 3 m, pergolakehys on sopivampi rakenne.

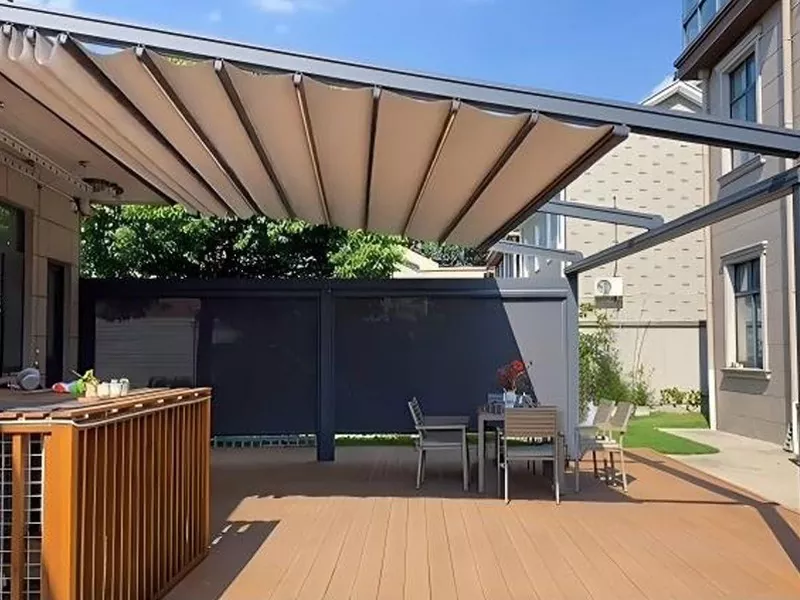

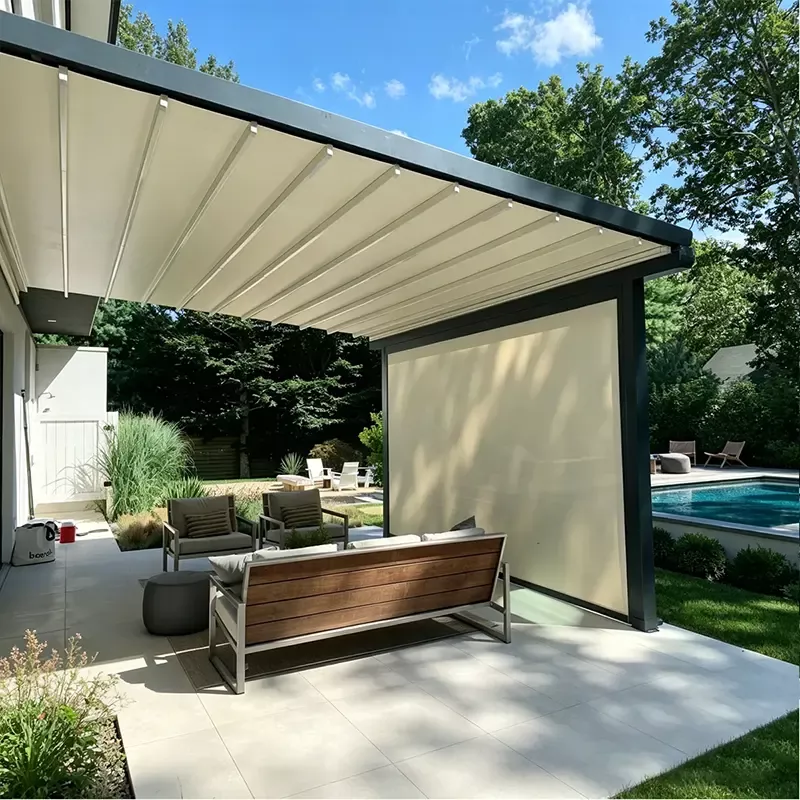

Sisäänvedettävä katos: miten se toimii

Katos toimii vaakasuoralla tela- ja rullajärjestelmällä, joka on integroitu alumiinipalkkiin. Kangas kiinnittyy johtavaan tankoon, joka liukuu raitoja pitkin. Sisäänvedetyssä asennossa kangas kasautuu tiiviiksi taiteeksi pergolan toisessa päässä. Pidennettäessä etutanko kulkee ulompaan päähän ja kangas kattaa koko katon alueen tarjoten varjoa ja sadesuojaa.

Manuaalinen vs. moottoroitu käyttö

Manuaalinen sisäänvetokäyttää käsikampea tai vetonarua. Se on yksinkertaisempi ja edullisempi järjestelmä, jossa ei ole sähkökomponentteja ja se on vakiovalinta pergoloihin, joiden ulkonema on noin 4 m, tai ostajille, jotka haluavat minimaalista huoltoa.

Moottoroitu sisäänvetokäyttää putkimaista sähkömoottoria rullamekanismissa. Katos avautuu ja sulkeutuu seinäkytkimellä, kaukosäätimellä tai älypuhelinsovelluksella. Laajemmat moottorit liitetään tuuli- ja sadeantureihin automaattista toimintaa varten. Moottoroituja järjestelmiä suositellaan suurempiin pergoloihin, kaupallisiin asennuksiin ja ostajille, jotka tarvitsevat usein katossäätöjä koko päivän ajan.

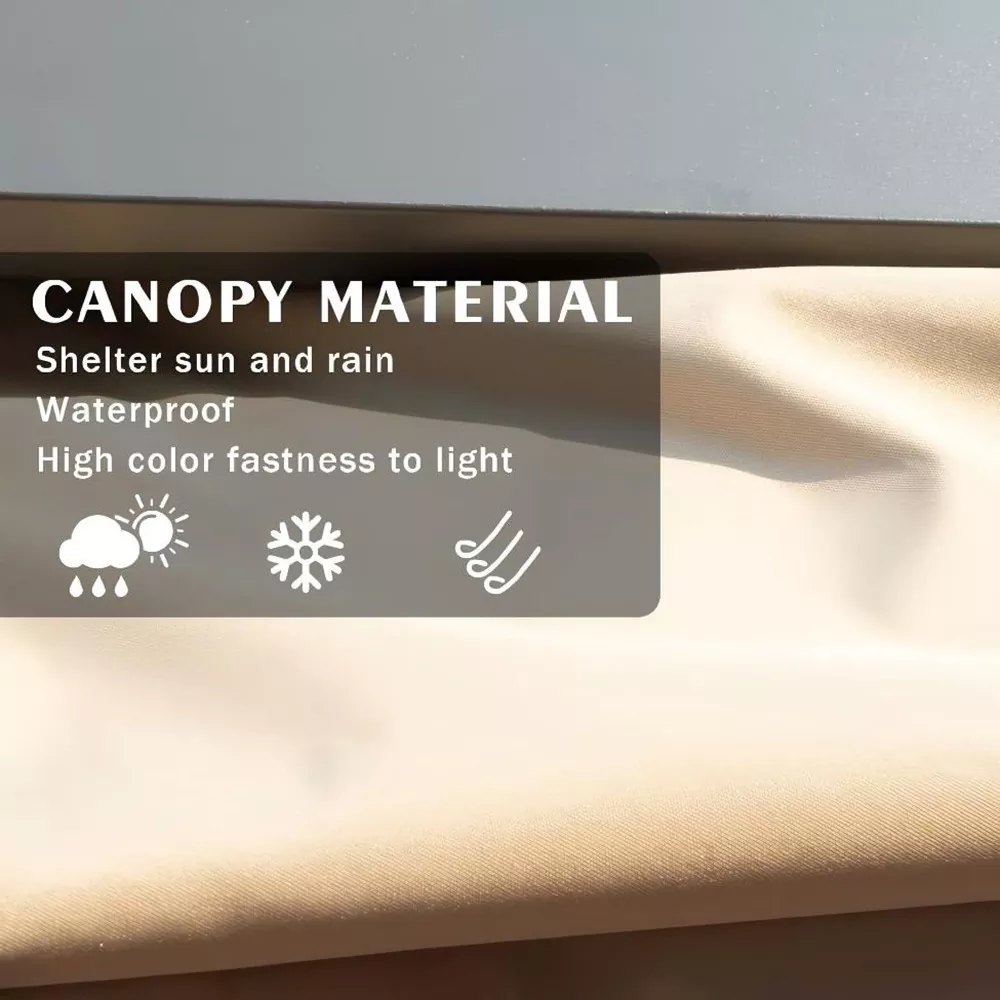

Katoksen kangasvaihtoehdot

Liuosvärjätty akryyli(Sunbrella-luokan vastine): lanka värjätään ennen kudontaa, joten väri on kiinteä osa kuitua. Erinomainen UV- ja haalistumiskestävyys – tyypillisesti yli 5 vuoden värin säilyvyys suorassa auringonpaisteessa. Hengittävä ja vettä hylkivä, mikä vähentää lämmön kertymistä kuomun alle.

Pinnoitettu polyesteri (PVC tai akryyli tausta):kudottu polyesteripohja vedenpitävällä pinnoitteella. Täysin vedenpitävä, helppo puhdistaa ja saatavana useissa eri väreissä, mukaan lukien raidalliset ja teksturoidut viimeistelyt. Korkealaatuiset päällystetyt kankaat UV-stabilisaattoreilla pidentävät käyttöikää merkittävästi.

Polykarbonaattipaneelit:ostajille, jotka haluavat jäykän, puoliksi läpinäkyvän katon. Kaksiseinäinen polykarbonaatti tarjoaa hyvän lämmöneristyksen ja on täysin vedenpitävä. Saatavana kirkkaana, opaalina (läpinäkyvä) ja sävytettynä.

Alumiinirunko: Materiaali ja rakenne

Miksi 6063-T5 alumiiniseos

Rakennerunko – seinäkiinnike, pääpalkki, kattotuolit, tolpat ja kouruosa – on valmistettu suulakepuristetusta 6063-T5 alumiiniseoksesta. Tämä on sama metalliseoslaatu, jota käytetään arkkitehtonisissa ikkuna- ja verhoseinäjärjestelmissä, ja se on valittu riittävän rakenteellisen lujuuden, kevyen painon ja pitkäaikaisen korroosionkestävyyden yhdistelmän vuoksi.

Alumiini ei ruostu. Toisin kuin teräs, joka vaatii maalia tai galvanointia hapettumisen estämiseksi, alumiini muodostaa vakaan passiivisen oksidikerroksen, joka suojaa metallia ilman pinnoitetta. Jauhemaalattu alumiinirunko pysyy esikuvana kymmenen vuoden ulkoilun jälkeen vain satunnaisella puhdistuksella. Alumiinin alhainen paino vähentää myös seinätelineeseen kohdistuvaa kuollutta kuormitusta – noin 65 % vähemmän kuin saman profiilin teräs – mikä tarkoittaa, että tavalliset muurausankkurit riittävät tyypillisesti ilman lisävahvistusta.

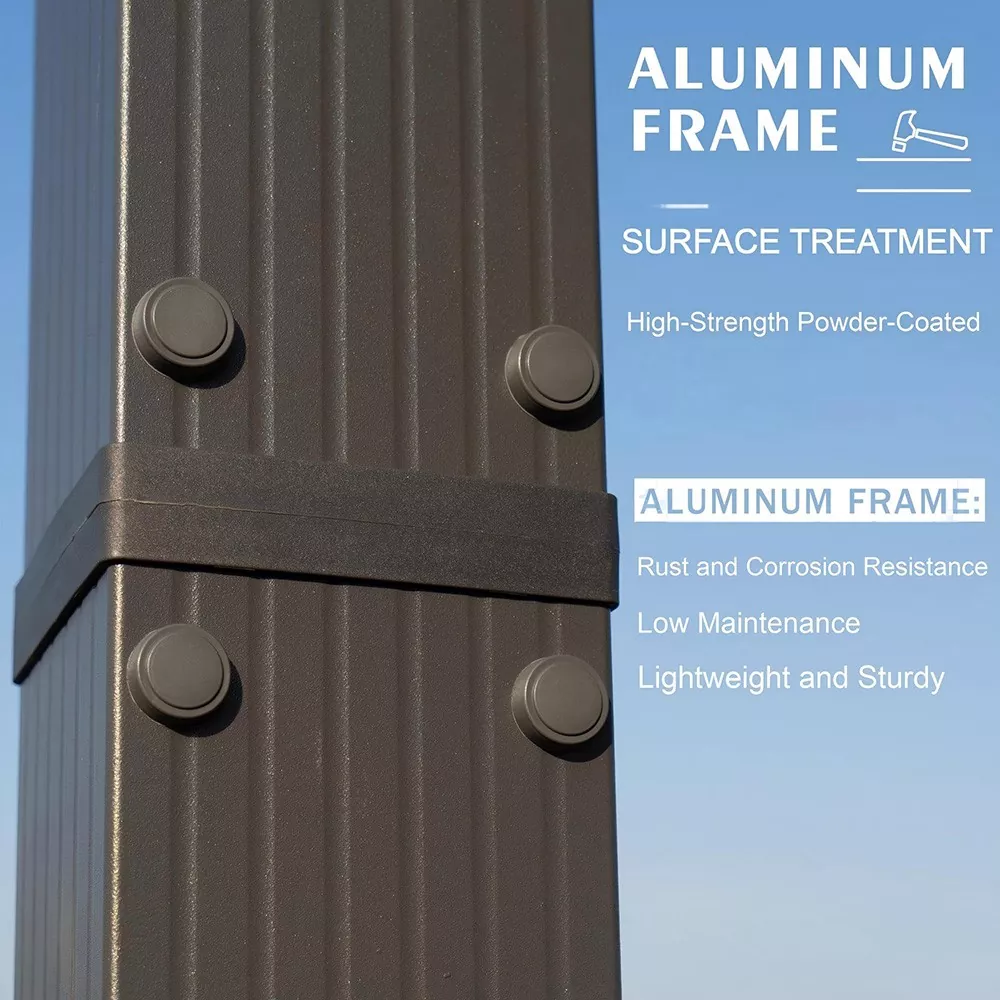

Jauhemaalaus ja pintakäsittely

Kaikki profiilit jauhemaalataan valmistuksen jälkeen. Jauhemaalaus on sähköstaattinen kuivamaalausprosessi, joka kovetetaan noin 180–200 °C:ssa ja tuottaa kalvon, joka on kovempi, lastua kestävämpi ja UV-kestävämpi kuin nestemäinen maali. Vakiovärejä ovat RAL 9016 (liikennevalkoinen), RAL 9005 (sammusta), RAL 7016 (antrasiitinharmaa), RAL 7035 (vaaleanharmaa) ja mukautetut RAL-värit vähimmäismäärän ylittäviin tilauksiin. Puun syynsiirtopainatus on saatavilla litteille profiiliprofiileille.

Profiiliosuudet ja jänneväliominaisuudet

Pääpalkki-, katto- ja pylväsprofiilit on suunniteltu integroimaan katosura, tyhjennyskanava ja johdinputki suulakepuristuspoikkileikkaukseen. Vakio Vionta -profiilit mitoitetaan 2,5 m - 6 m leveyksille ja 2,0 m - 5,0 m ulkonemille. Suuremmat jännevälit ovat saavutettavissa välituentolppien tai mukautetun profiilisuunnittelun avulla.

Rakennekokoonpano

Seinäkiinnitys

Pergola kiinnittyy M10 SS316 -ankkuripulteilla kiinnitetyn kaukopalkkikannattimen kautta muuraukseen, betoniin tai puurunkoon. Kannatin siirtää seinärakenteeseen sekä pystykuormat (omapaino ja alaspäin suuntautuvat jännitekuormat) että vaakasuorat kuormat (tuulen nousu ja kuomun jännitys). Seinän on oltava rakenteellisesti vakaa – ankkuripulttien on läpäistävä kiinteä muuraus tai rakennepuuelementti, ei pelkästään rappaus, verhous tai levy.

Seinille, joihin läpitunkeutuminen ei ole mahdollista, on saatavana vapaasti seisova versio, jossa on takatolpparivi, joka säilyttää seinäasennettavan järjestelmän visuaalisen ilmeen ilman rakenteellista seinäliitäntää.

Jälkikokoonpano ja asennus

Etureunaa tukee yksi tai kaksi tolppaa leveydestä riippuen. Pylväät voidaan asentaa pinta-asennettavaksi pohjalevyille, sivukiinnittää kansilevyyn tai porata betoniin. Pylväiden korkeus on säädettävissä kannattimesta epätasaiseen maahan ja halutun räystäskorkeuden säätämiseksi.

Integroitu kouru ja viemäri

Etupalkkiprofiiliin on integroitu tyhjennyskanava. Sateessa vesi valuu katoksen kankaasta kouruun ja kanavoituu kulmatolppien kautta maahan piilotettujen syöksyputkien kautta. Tämä pitää veden poissa rakennuksen seinästä ja pergolan alla olevista ihmisistä. Integroitu viemäröinti on vakiona kaikissa Vionta seinään asennettavissa pergolajärjestelmissä.

Tuotetiedot Taulukko

Tyypilliset sovellukset

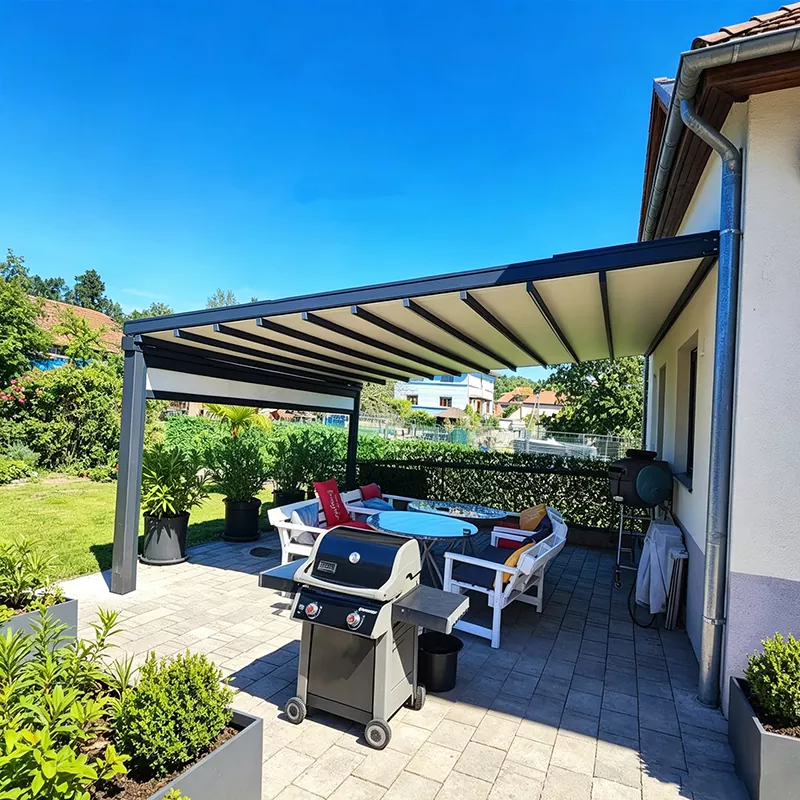

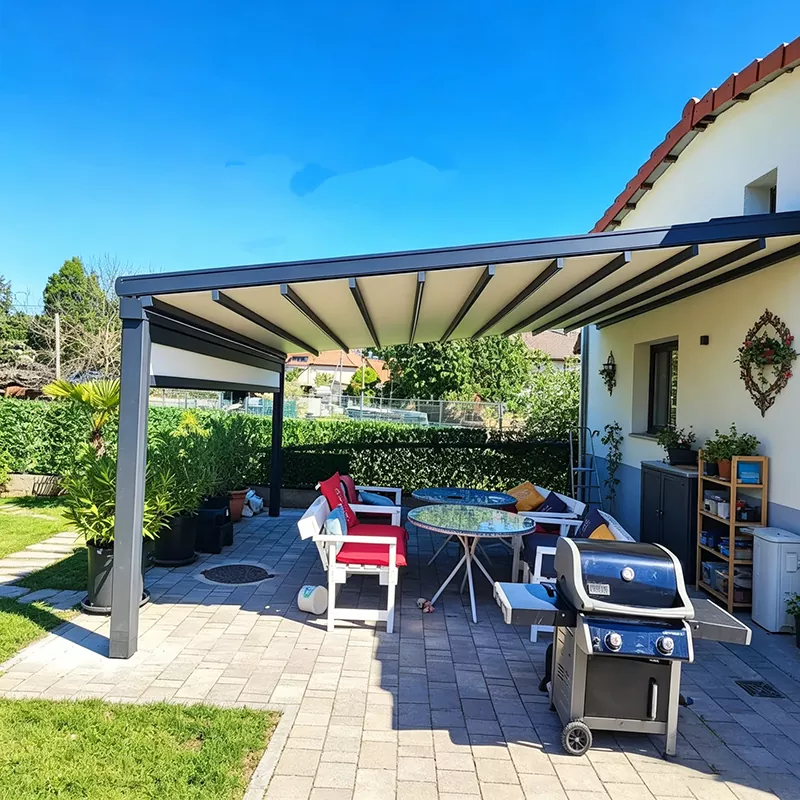

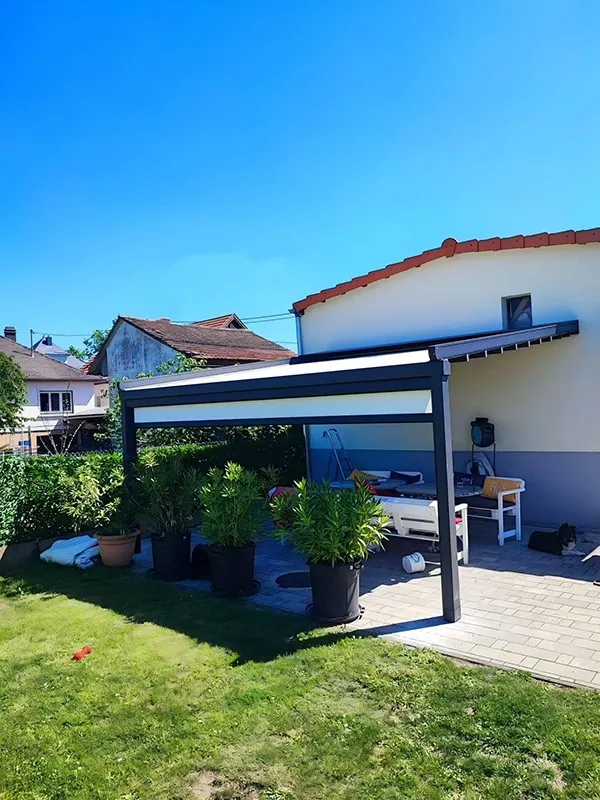

Asuinalueet ja terassit

Yleisin sovellus. Seinään kiinnitettävä pergola, jossa on sisäänvedettävä katto, laajentaa käyttökelpoista oleskelutilaa suoraan keittiöstä, ruokailuhuoneesta tai olohuoneesta. Vaihtelevan sään ilmastoissa – Pohjois-Euroopassa, Tyynenmeren luoteisosassa, Australian rannikolla – kyky vetää katto sisään auringon paistaessa ja laajentaa sitä sateen aikana tekee ulkotilasta aidosti käyttökelpoisen ympäri vuoden.

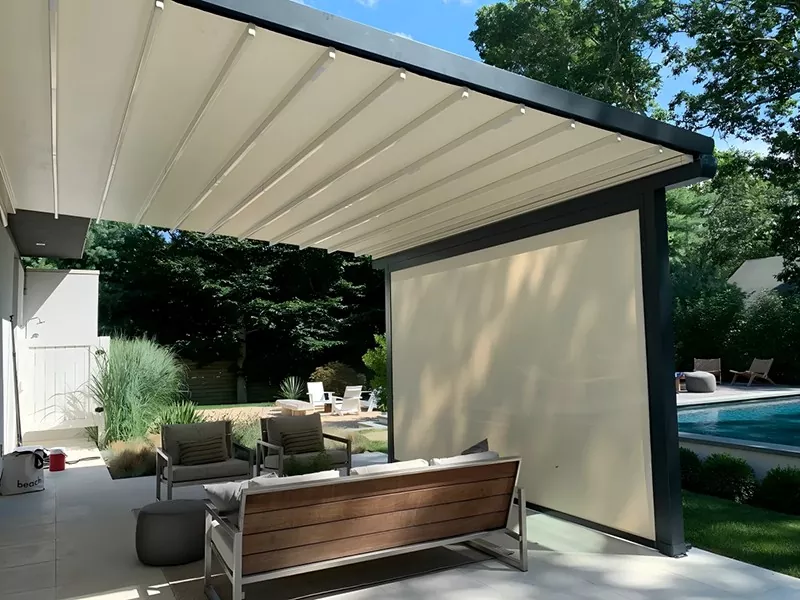

Ravintola- ja kahvilaterassit

Kaupalliset ruoka- ja juomayritykset käyttävät seinään kiinnitettyjä pergoloja laajentaakseen katettuja istuimia jalkakäytävälle ja sisäpihoille. Sisäänvedettävä katto mahdollistaa käytön kevyen sateen aikana ilman, että se sulkee tilan kokonaan. Moottoroidun toiminnan ansiosta henkilöstön on käytännöllistä säätää kuomua nopeasti sään muuttuessa huollon aikana.

Hotellien allaskannet ja lomakeskuksen terassit

Majoitusprojektit vaativat tyypillisesti suurempia jännevälejä, korkeampia tuuliarvoja ja kiillotetumpaa viimeistelyä. Vionta toimittaa kaupallisia seinään asennettavia pergolajärjestelmiä hotellien uima-altaiden ympärille, kylpyläterasseille ja lomakeskuksen oleskelutiloihin, joissa on rakennuspaletin mukaan sovitetut jauhemaalausvärit sekä vaihtoehdot integroituun LED-valaistukseen ja merkkikatoskankaaseen.

Vähittäiskaupan julkisivut ja sisääntulokatokset

Seinään kiinnitettävä pergola, jossa on sisäänvedettävä katto, tarjoaa asiakkaille sääsuojan vähittäiskaupan sisäänkäynnillä ilman kiinteää kiinteää katosa. Sisäänvedettävät järjestelmät välttävät myös tietyt suunnittelurajoitukset, jotka koskevat pysyviä rakenteita joillakin lainkäyttöalueilla.

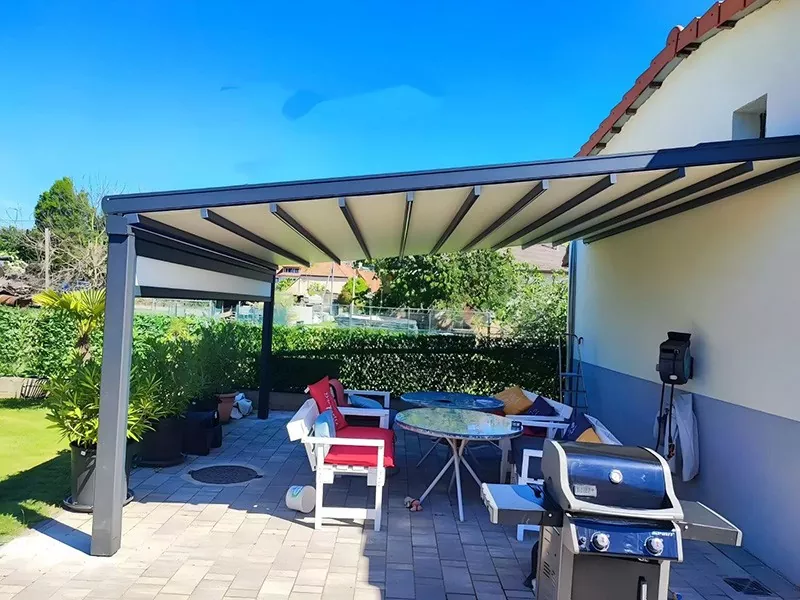

Parvekkeet ja kattoterassit

Parvekkeellisissa huoneistoissa ja rivitaloasunnoissa seinälle kiinnitettävä pergola sopii parvekkeen jalanjäljen sisään ja kiinnittyy rakennuksen kaiteeseen tai seinään. Rakenne on kevyt ja sopii olemassa oleviin parvekkeisiin useimmissa tapauksissa ilman rakenteellisia muutoksia. Kattoterassilla on tuulitunnistin, joka vetää katoksen automaattisesti sisään voimakkaissa puuskissa.

Usein kysytyt kysymykset

Voidaanko seinälle asennettava pergola asentaa mihin tahansa seinätyyppiin?

Seinän tulee hyväksyä ankkuripulttikiinnityksiä, jotka kestävät kohdistettuja kuormia — tuulen nousua katokseen ja rungon omaa kuormaa. Kiinteät tiilet, betonilohkot, betonivalut ja puurunkoinen runko riittävällä vaipalla ovat kaikki sopivia. Kevyet verhousjärjestelmät, EIFS-rapsi ja onttoprofiiliseinät eivät yleensä sovellu ilman taustalevyjä tai lisärakennetukea. Jos olet epävarma seinärakenteesta, rakennesuunnittelijan tulee vahvistaa kiinnitystiedot ennen asennusta.

Kuinka paljon tuulta sisäänvedettävä katos kestää?

Alumiinirunko on suunniteltu ja testattu tavallisten asuinalueiden tuulikuormituksen mukaan soveltuvan alueellisen standardin mukaisesti. Katoksen kankaalla on pienempi tuulenvastus kuin rungossa – useimmat sisään vedettävät katosjärjestelmät on mitoitettu tuulen nopeuksille noin 50–60 km/h (Beaufort 6–7) ojennettuna. Tämän kynnyksen yläpuolella kuomu tulee vetää sisään kankaan ja käyttömekanismin suojaamiseksi. Moottoroidut järjestelmät, joissa on tuulianturi, automatisoivat tämän vetäytymisen, kun asetettu tuulennopeuden kynnys saavutetaan.

Onko katos vedenpitävä vai vedenpitävä?

Tämä riippuu määritetystä kankaasta. Liuosvärjätty akryyli on vettä hylkivää ja hylkii tehokkaasti kevyttä sadetta, mutta ei ole täysin vedenpitävä jatkuvassa rankkasateessa. Pinnoitettu polyesteri PVC- tai akryylitaustalla on täysin vedenpitävä ja kestää rankkasadetta ilman vuotoja. Integroitu viemärikouru hallitsee veden valumista molemmissa tapauksissa. Jos ensisijaiseen käyttöön kuuluu käyttö rankkasateen aikana, määritä päällystetty polyesterikangasvaihtoehto.

Miten kuomun kangas vaihdetaan, kun se kuluu?

Kangas kiinnittyy etutankoon ja telaan telajärjestelmään, joka on suunniteltu kentän vaihtoon ilman runkoa irrottamatta. Etutanko irtoaa, vanha kangas rullataan auki ja poistetaan, uusi kangas rullataan telalle ja kiinnitetään uudelleen. Tämä kestää yleensä 1-2 tuntia kahden ihmisen kanssa. Vionta toimittaa vaihtokangasrullat varaosana.

Voidaanko pergolaa laajentaa tai muokata asennuksen jälkeen?

Leveyden laajentaminen on mahdollista lisäämällä kattoosia ja pidentämällä katoskangasta kaukopalkkien rakenteellisissa rajoissa. Ulokepidennys vaatii palkkien vaihtamisen pidemmillä profiileilla ja suuremmalla katoskankaalla. Moottoroinnin lisääminen manuaaliseen järjestelmään asennuksen jälkeen on yksinkertaista – putkimoottori korvaa manuaalisen telan. Sivuverhot ja valaistus voidaan lisätä milloin tahansa, koska ne kiinnittyvät olemassa olevaan runkoon ilman rakenteellisia muutoksia.

Toimitatko vain rungon vai koko järjestelmän?

Vionta toimittaa täydelliset järjestelmät, mukaan lukien rungon, katoskankaan, moottorin (jos määritetty), anturit, tyhjennystarvikkeet, seinäkiinnikkeet ja kaikki asennustarvikkeet yhdessä toimituksessa. Vain runko- ja kuomu- ja moottorisarjat ovat myös saatavilla ostajille, jotka hankkivat muita komponentteja paikallisesti. Ota yhteyttä niin keskustellaan projektiisi sopivasta toimituskokonaisuudesta.

Pyydä tarjous Vionta Metalilta

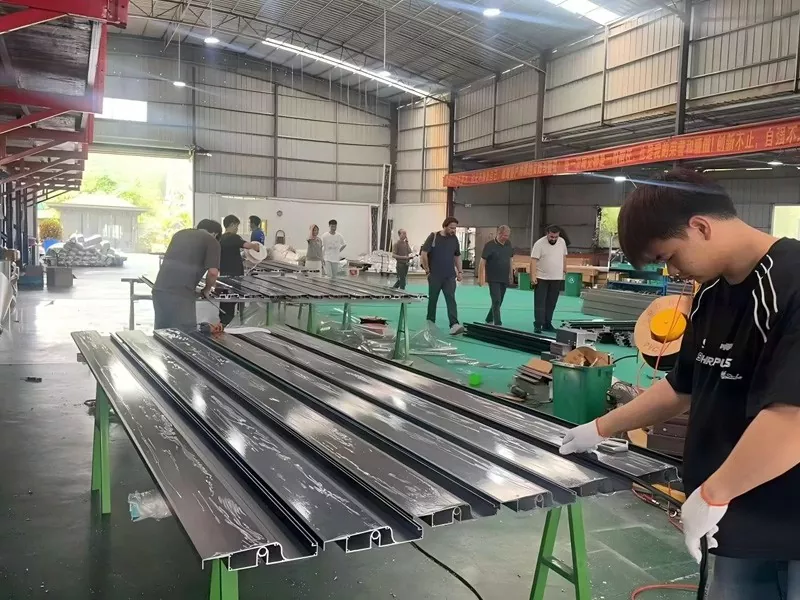

Vionta metallia on valmistaja ja tehdas Kiinassa, ei kauppayhtiö. Käytämme omia alumiinipuristuslinjojamme, jauhemaalauskaappeja, kankaiden leikkaus- ja ompelutoimintoja sekä kokoonpanolaitosta Cixissä, Ningbossa. Toimitusketjussamme ei ole välitehdasta, mikä tarkoittaa, että ostajat saavat tehtaan suoran hinnoittelun ilman kaupankäyntimarginaalia.

Saadaksesi yksityiskohtaisen tarjouksen, ole hyvä ja jaa seuraavat tiedot, niin vastaamme 24 tunnin kuluessa:

• Projektin mitat — leveys, ulkonema ja vaadittu räystäskorkeus
• Kannen tai terassin alusta – puuta, komposiittia, betonia tai terästä
• Katoksen mieltymys – manuaalinen tai moottoroitu, kankaan tyyppi ja väri
• Tilausmäärä — vaadittujen yksiköiden tai lineaarimetrien määrä
• Kohdemaa – toimituskulut ja vaatimustenmukaisuusasiakirjat
• Kaikki erityisvaatimukset – mukautettu väri, merkkipakkaus, tekninen dokumentaatio
