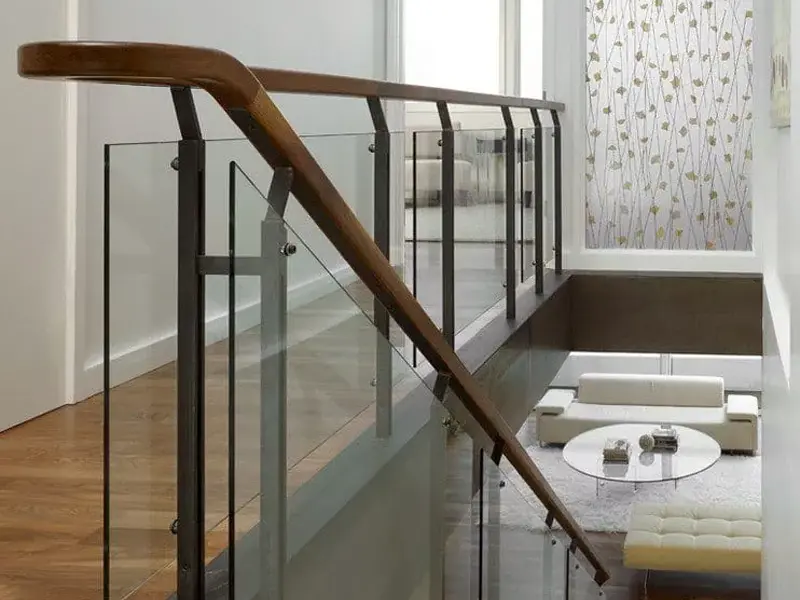

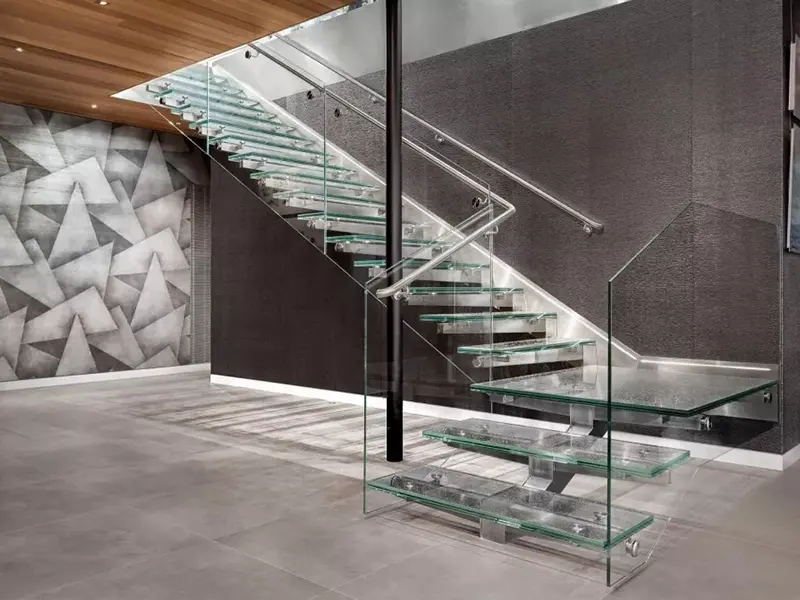

Lasinen portaiden kaide

Glass Stair Railing on kaidejärjestelmä, jossa käytetään joko karkaistuja tai laminoituja turvalasipaneeleja ensisijaisena täytteenä porrasrakenteen ja kaiteen välillä. Toisin kuin perinteiset kaiteet tai kiinteät paneelit, lasi läpäisee valoa portaiden läpi sen sijaan, että se tukkiisi sitä, jolloin koko lento tuntuu kevyemmältä, avoimemmalta ja visuaalisesti yhteydessä ympäröivään tilaan. Tämä laatu saa arkkitehdit, sisustussuunnittelijat ja asunnonomistajat määrittämään lasikaiteet asuintalojen, hotellien aulojen, toimistojen atriumien, vähittäiskaupan kalusteiden ja liikerakennusten portaikoihin maailmanlaajuisesti. Portaikko on tyypillisesti arkkitehtonisesti näkyvin pystysuora kiertoelementti rakennuksessa. Sen rinnalla kulkeva kaidejärjestelmä näkyy samanaikaisesti useista kerroksista ja kulmista, mikä tarkoittaa, että sen ulkonäöllä on suhteettoman suuri vaikutus kokonaisuuteen.

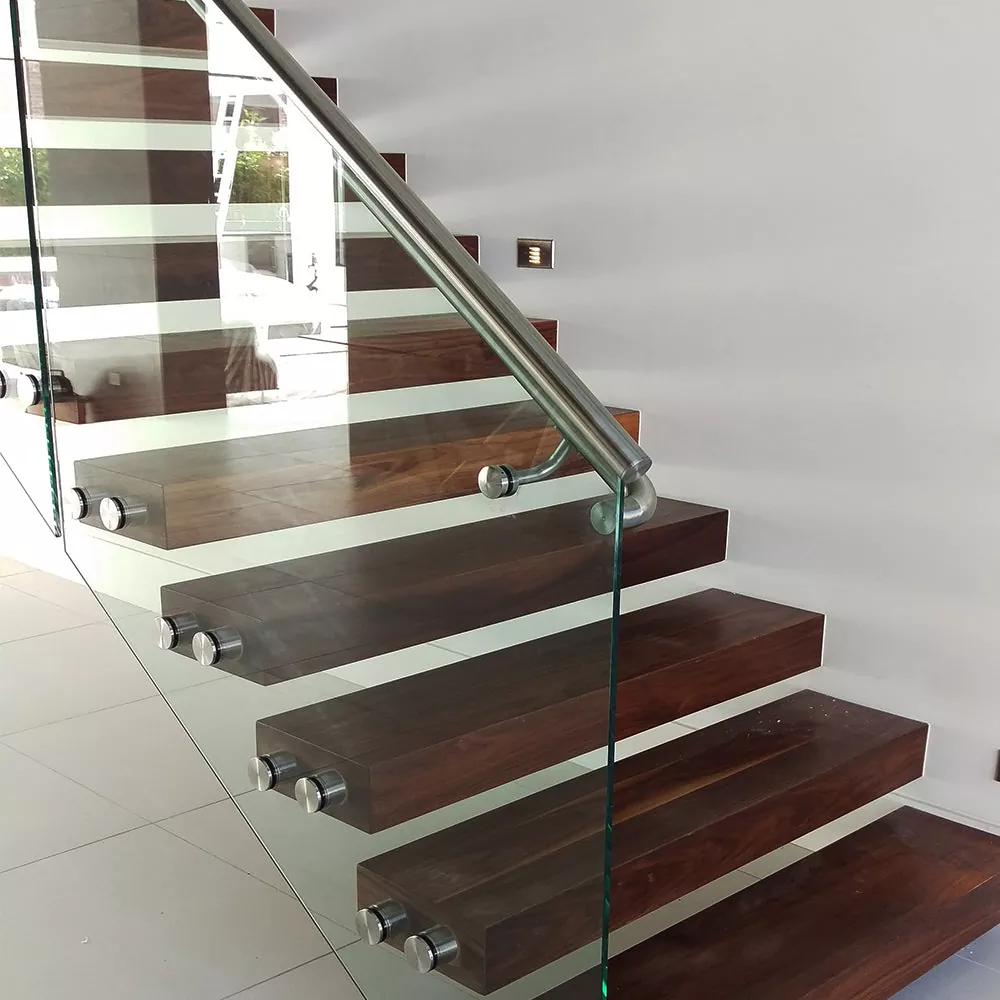

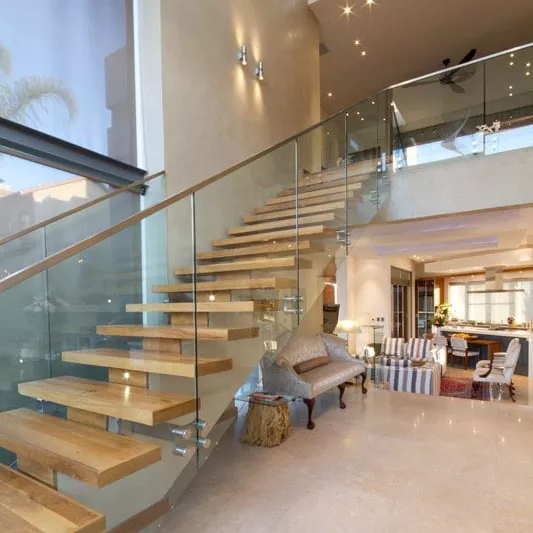

Lasinen porraskaide, jossa on puhtaat ruostumattomasta teräksestä tai alumiinista valmistetut tolpat, mahdollistaa itse portaiden rakenteen – olipa kyseessä kelluva puupinta, teräspalkki tai veistoksellinen betonialusta – pysyä visuaalisena painopisteenä sen sijaan, että sitä peittäisi painava kiinteä kaide. Tuloksena on portaikko, joka on pikemminkin arkkitehtoninen piirre kuin toiminnallinen jälki-ajatus.

Vionta on omistautunutmetallinen kaidevalmistaja sijaitsee Cixissä, Ningbossa, Kiinassa. Suunnittelemme, valmistamme ja viemme kokonaisia ​​lasiportaiden kaidejärjestelmiä – lasipaneeleja, pylväitä, kaiteita, pohjakiinnityksiä ja kaikkia laitteistoja – asiakkaille Pohjois-Amerikassa, Euroopassa, Australiassa ja Lähi-idässä. Jokainen komponentti valmistetaan omalla tehtaallamme, mikä antaa meille suoran hallinnan laadun ja kustannusten suhteen.

Kuinka valita oikea lasinen porraskaide projektiisi

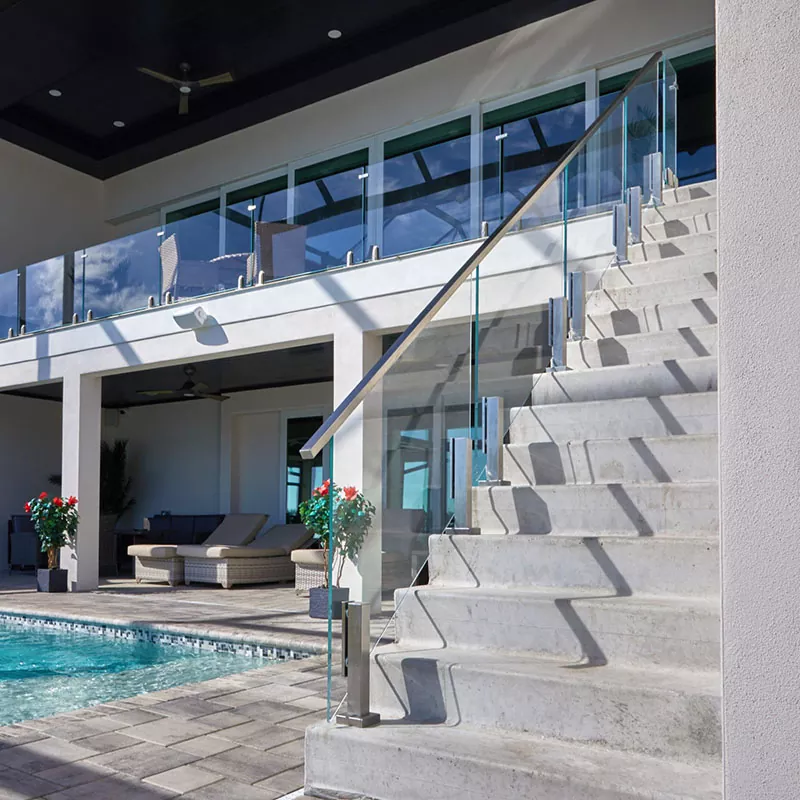

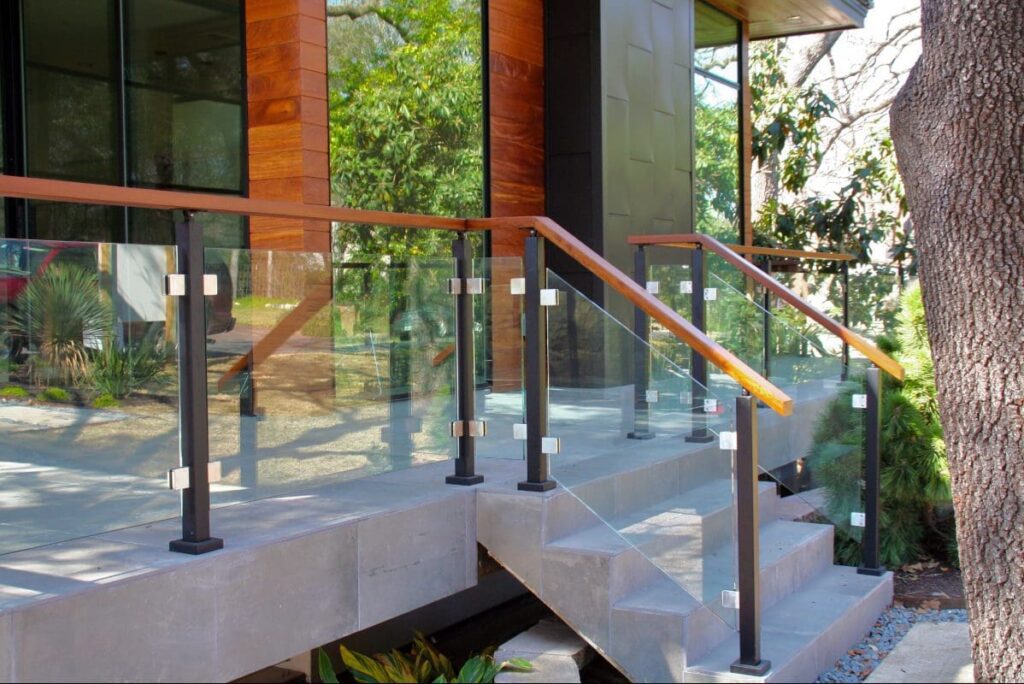

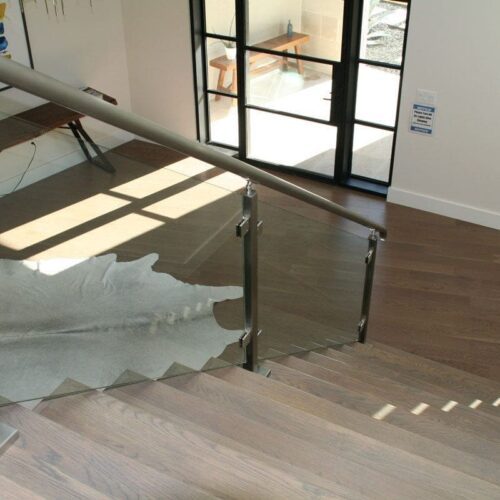

1. Sisä- ja ulkoportaat Sisäportaat valvotussa ympäristössä (asuinkodit, toimistot, hotellit) ovat yleisin käyttökohde. Lämpötilan vaihtelut ovat kohtalaisia, UV-säteilyä tai sadetta ei ole alttiina, eikä korroosio ole huolestuttava. SS304 ruostumaton teräs tai standardi 6063-T5 alumiinitolpat, joissa on vakiojauhemaalaus tai harjattu pinta, ovat täysin riittäviä. Lasin paksuus 10 mm tai 12 mm karkaistu on tyypillinen eritelmä useimmille asuin- ja liiketilojen sisäportaille. Ulkoportaat – mukaan lukien ulkoiset paloportaat, puutarhaportaat, uima-altaan portaat ja katolla olevat portaat – ovat alttiina sateelle, UV-säteilylle, lämpötilapyöräilylle ja rannikkoalueilla suolaiselle ilmalle. Ulkokäyttöön SS316 ruostumaton teräs on suositeltava pylväs- ja laitteistomateriaali sen erinomaisen kloridikorroosionkestävyyden vuoksi. Alumiinitolpat tulee varustaa anodisoidulla tai PVDF-pohjaisella jauhemaalilla tavallisen polyesteripinnoitteen sijaan. Lasin tulee olla vähintään 12 mm karkaistu, ja laminoitua lasia suositellaan kohteisiin, joissa putoavia lasisirpaleita ei voida sietää (esimerkiksi portaissa asuttujen alueiden yläpuolella).

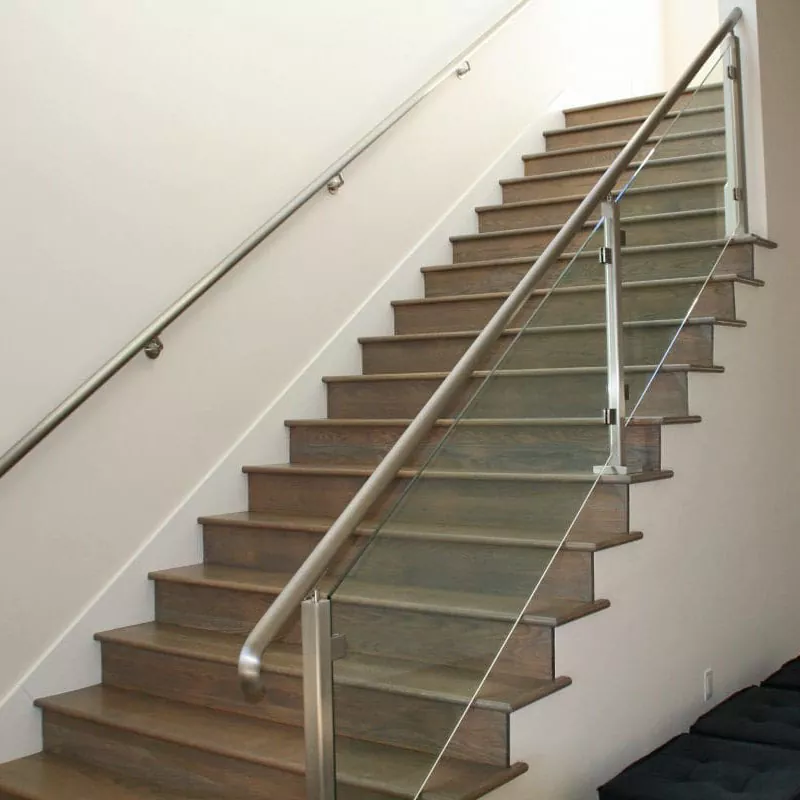

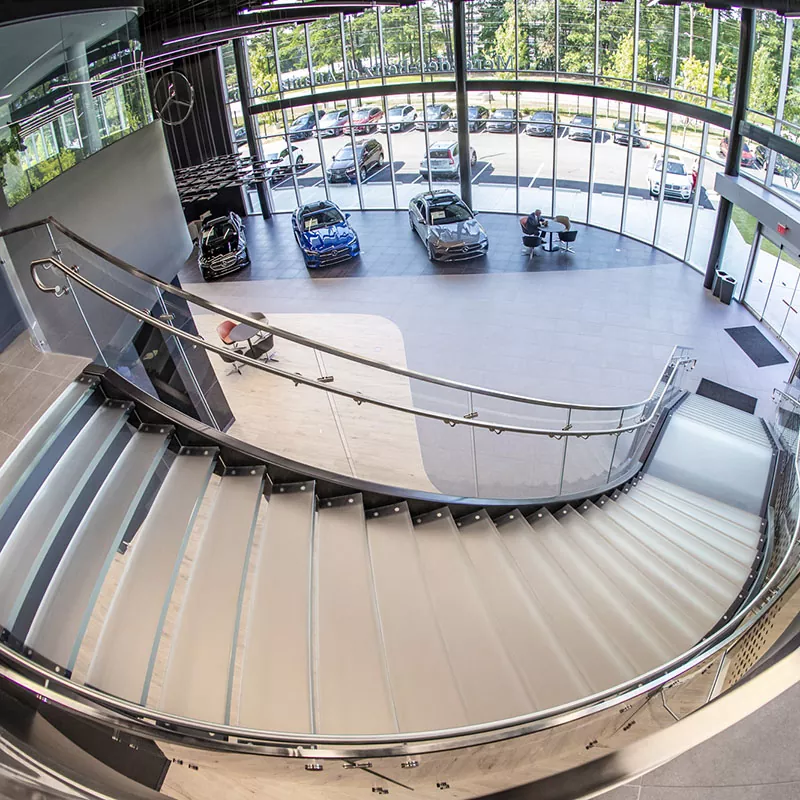

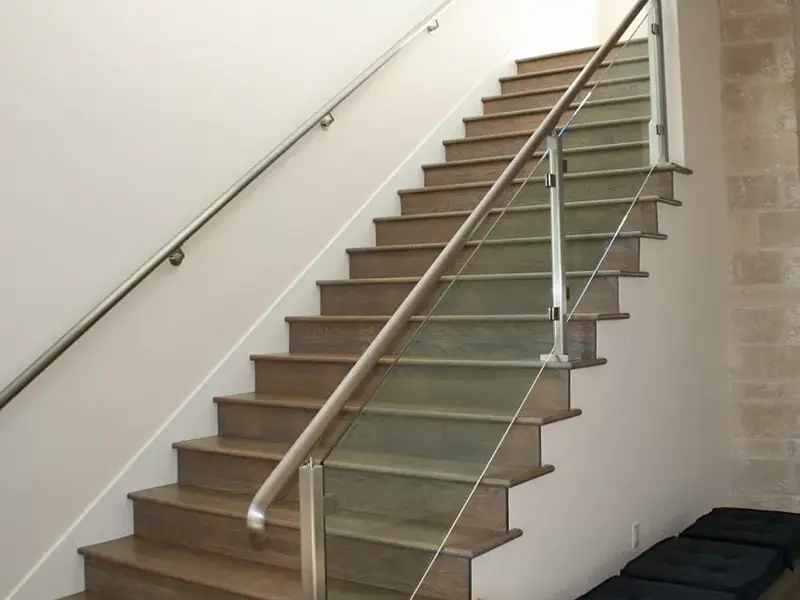

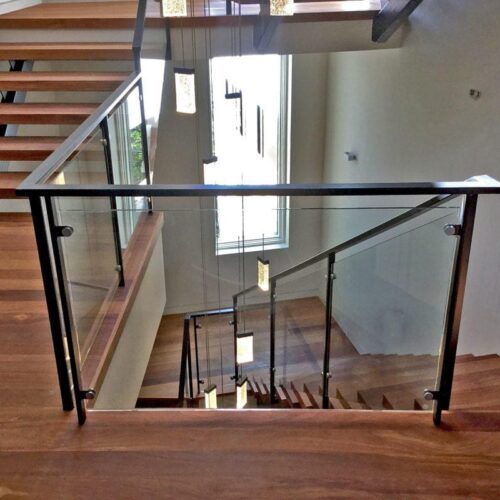

2. Portaiden kokoonpano: Suora, L-muotoinen tai kierre Suorat lennot ovat yksinkertaisin kokoonpano. Lasipaneelit ovat suorakaiteen muotoisia, pylväiden etäisyys on tasainen ja kaide kulkee tasaisessa kallistuskulmassa. Asennus on yksinkertaista ja kaikki komponentit voidaan esivalmistella tarkkoihin mittoihin minimaalisella paikalla tapahtuvalla säädöllä. L- ja U-muotoiset portaat tuovat sisään laskun, jossa lento muuttaa suuntaa. Tasopinnan lasipaneelit ovat tyypillisesti vaakasuorat (tasaiset) mieluummin kuin haravat, ja siirtyminen vaakasuoran ja vaakasuoran osion välillä edellyttää huolellista tolppaa ja kaiteen liitoskohtaa. Vionta tarjoaa valmiiksi suunniteltuja siirtymäliitoksia näihin risteyksiin. Kierreportaat ja kaarevat portaat ovat vaativin kokoonpano. Lasipaneelit on leikattava kartiomaiseksi tai kaarevaksi profiiliksi portaiden geometriaa noudattaen, ja kaiteen tulee olla taivutettu tai kaareva tasosäteen mukaan. Tämä vaatii tarkat mittauspiirustukset ja mittatilaustyöt. Viontalla on omat CNC-leikkaus- ja profiilitaivutusmahdollisuudet kaarevien lasiportaiden kaiteiden valmistukseen – toimita CAD-piirustukset tai yksityiskohtainen työmaatutkimus tarjousta varten.

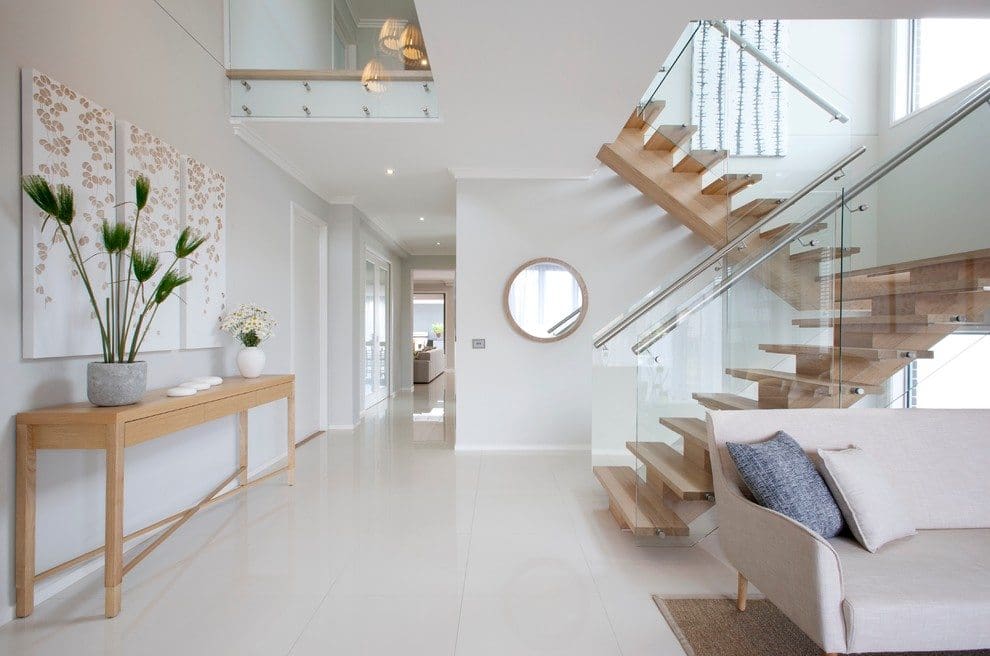

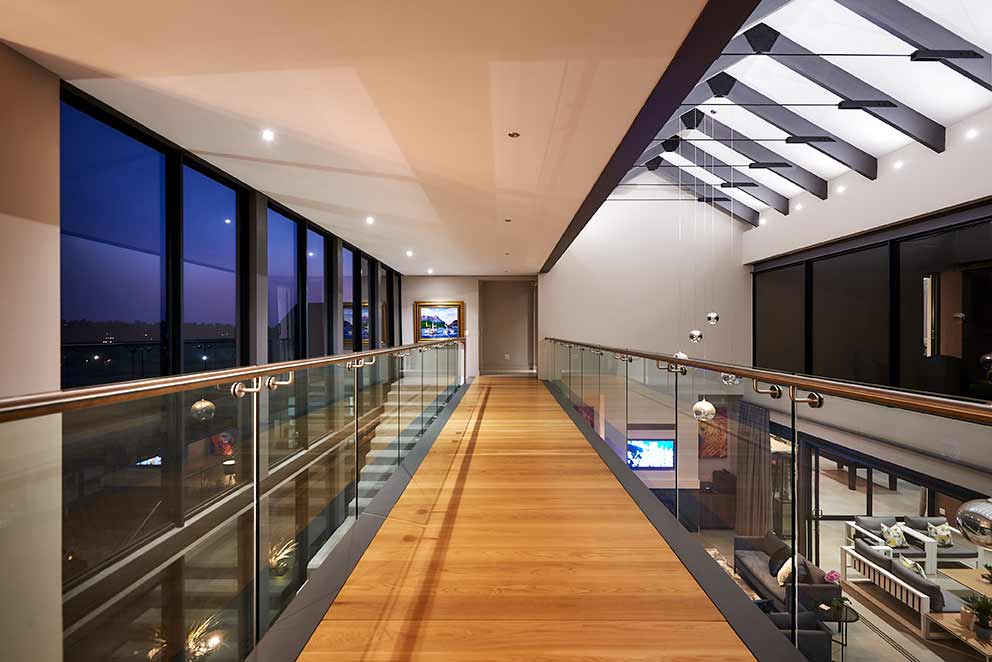

3. Asuin vs. kaupallinen: kuormitusvaatimukset Useimpien maiden rakennusmääräykset erottavat porraskaiteiden kotimaiset (asuin) ja julkiset (kaupalliset tai laitokset) kuormitusvaatimukset. Asuinrakennusten kaiteiden on tyypillisesti kestettävä vaakasuora viivakuormitus 0,36 kN/m - 0,74 kN/m; kaupalliset ja julkiset kokoonpanopaikat vaativat 1,5 kN/m - 3,0 kN/m tai enemmän. Tämä ero vaikuttaa suoraan vaadittavaan lasin paksuuteen, pylvään osan kokoon ja kiinnitysrakenteeseen. Asuintason järjestelmän määrittäminen kaupalliseen paikkaan on koodin noudattamisvirhe; kaupallisen luokan järjestelmän liiallinen määrittäminen kodin portaikkoon lisää kustannuksia ilman hyötyä.Kerro meille projektityyppisija me neuvomme oikeat tiedot.

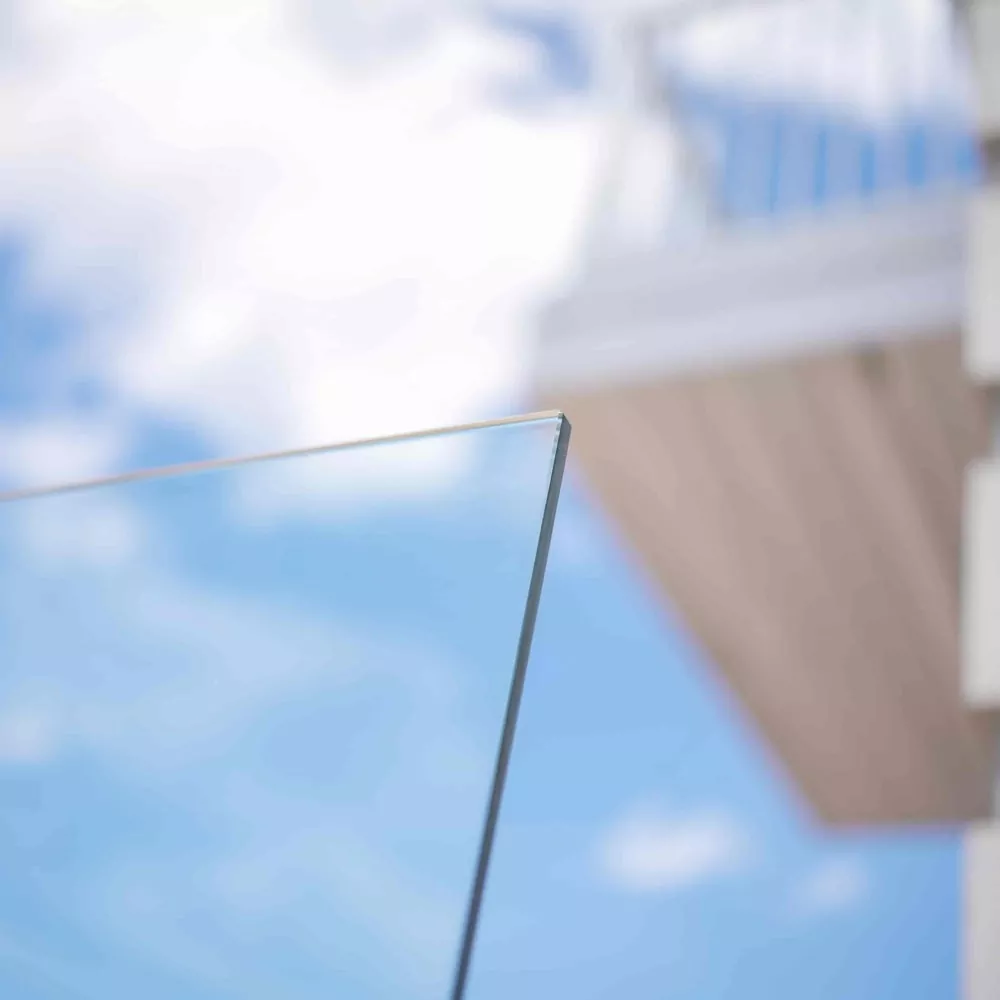

Lasipaneeli

● Materiaalityyppi: Täyskarkaistu lasi tai laminoitu turvalasi voidaan valita.

● Vakiopaksuus: 10 mm, 12 mm, 15 mm (19 mm tai paksummat tiedot voidaan toimittaa suunnitteluvaatimusten mukaan).

● Pintakäsittely: läpinäkyvä, ultravalkoinen, himmeä (eri läpinäkyvyysvaihtoehdoilla), silkkikuvio.

Tuki- ja kiinnitysjärjestelmä

● Käsinojan materiaali: 304 tai 316 ruostumaton teräs (harjattu, peilikiillotettu), 6063-T5 alumiiniseos (saatavana eri jauhemaalausväreissä).

● Pylväs/kiinnike: Neliön muotoinen tai pyöreä ruostumattomasta teräksestä valmistettu pylväs tai pienoislasipidike (lasikiinnike), valmistettu erittäin lujasta ruostumattomasta teräksestä.

● Asennusalusta: Tarjoaa lattia- ja sivukiinnikkeet, jotka soveltuvat erilaisiin porrasaskelmiin, kuten betoniin, puuhun, teräslevyihin jne. valmiiksi porattuina.

Laitteiston liittimet

Kaikki ruuvit, pultit ja kiinnitysosat on valmistettu ruostumattomasta teräksestä 304 tai 316, mikä takaa rakenteellisen eheyden ja korroosionkestävyyden pitkäaikaiseen käyttöön.

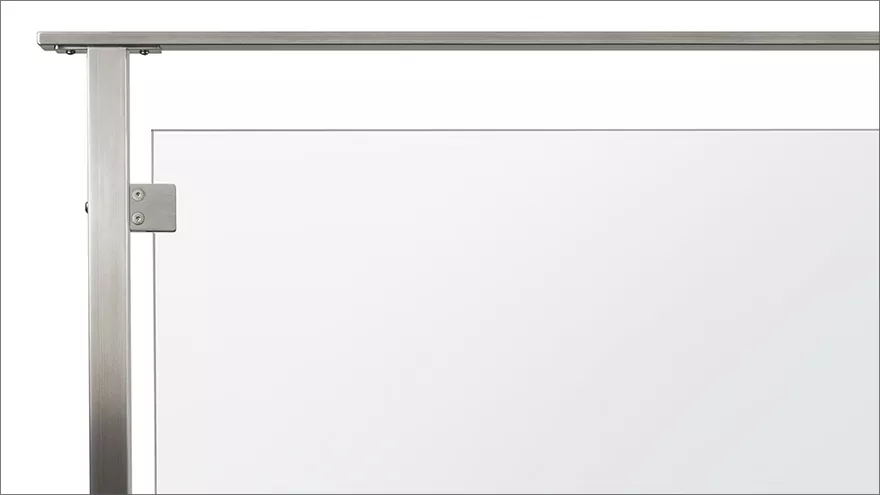

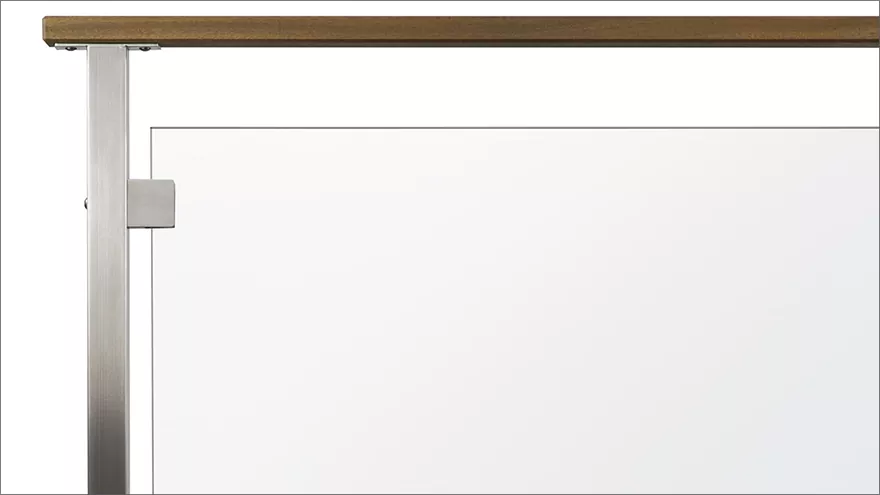

Lasiklipsit

Lähettää

Spigot

Lasiklipsit

Lähettää

Spigot

Mitä standardeja ja valinnaisia ​​kokoonpanoja Vionta tarjoaa?

Lasivaihtoehdot:

Sarakevaihtoehdot:

Lisävarusteiden materiaalit:

304/316 ruostumattomasta teräksestä valmistettu kiinnike

Alumiiniseospohja

Useita ruuveja ja liittimiä

Kaiteiden tarvikkeet ovat täydellisiä

Usein kysytyt kysymykset

Q1:Onko lasinen porraskaide rakenteellisesti turvallinen- kuinka paljon kuormaa se kestää?

Kyllä, oikein määritetty ja asennettu lasinen porraskaide on täysin rakenteellinen ja täyttää samat turvallisuusvaatimukset kuin mikä tahansa muu koodin mukainen kaidetyyppi. Avain on oikea spesifikaatio. Portaiden kaiteiden lasipaneelit ovat turvalasia – karkaistua tai laminoitua – ei tavallista float-lasia. 12 mm:n paksuinen karkaistu lasi kestää vaakasuorat estekuormitukset, jotka ylittävät kotimaisen koodin vaatimuksen (tyypillisesti 0,74 kN/m Isossa-Britanniassa, 0,2 kN/m USA:ssa IBC-asuntoa kohden). Kaupallisiin tai julkisiin kokoonpanosovelluksiin, joissa vaaditaan 1,5–3,0 kN/m, järjestelmä on suunniteltu paksummalla lasilla (15 mm tai 17,52 mm laminoitu), raskaammilla pylväsosilla ja pienemmällä pylväsvälillä.

Vionta voi pyynnöstä toimittaa kuormituslaskentadokumentaation mille tahansa järjestelmäkokoonpanolle. Hankkeissa, joissa rakennusluvan jättämiseen tarvitaan insinöörileima, toimitamme laskentatiedot ja asiakkaidemme rakennesuunnittelijat tarkastavat ja sertifioivat ne paikallisesti.

Q2: Ruostuuko kaide ulko-, rannikko- tai uima-altaan ympäristöissä?

Itse lasipaneeleihin ei vaikuta kosteus, suolailma tai kemikaalialtistus. Metalliosien osalta vastaus riippuu määritetystä materiaalista. SS316 ruostumaton teräs – joka sisältää 2–3 % molybdeeniä – on oikea valinta rannikko- ja uima-altaan asennuksiin, eikä se ruostu normaaleissa altistusolosuhteissa. SS304 sopii useimpiin ulkosovelluksiin, jotka eivät ole suoran suolaruiskutusalueen sisällä. Alumiiniseos, jossa on anodisoitu tai PVDF-jauhemaalaus, on myös erittäin korroosionkestävä ja suositaan usein ulkoportaikoissa kevyemmän painonsa ja värin joustavuuden vuoksi. Hiiliterästä tai sinkittyä laitteistoa ei saa koskaan käyttää ulko- tai rannikkokaiteen asennuksissa; kaikki Vionta-laitteistot ovat ruostumatonta terästä.

Q3: Kuinka toimitan mittaukset mukautettua tilausta varten?

Suoraa portaikkoa varten tarvitsemme seuraavat mitat valmistuspiirustuksen ja tarjouksen laatimista varten: portaiden kokonaispituus, portaiden nousukulma (tai nousu ja nousu askelta kohti), valmis lattiasta lattiaan korkeus, tarvittava kaiteen korkeus (mitattuna pystysuunnassa kärkiviivasta) sekä portaiden askelmat ja rakennusmateriaalit (betoni, teräs, betoni). Jos sinulla on arkkitehtonisia piirustuksia tai työmaatutkimusta, lähetä ne suoraan ja tekninen tiimimme poimii tarvittavat mitat.

Kaarevia tai kierreportaita varten tarvitaan täydellinen CAD-tiedosto tai yksityiskohtainen mitattu piirustus, koska lasipaneelien profiilit ja kaiteen taivutussäde on laskettava tarkasti kullekin kulutuspinnan asennolle. Emme suosittele kaarevien porraskaidejärjestelmien tilaamista pelkästään käsinmittauksella - toleranssivaatimukset ovat liian tiukat.

Q4: Voiko lasi vaurioitua kuljetuksen aikana? Miten se on pakattu?

Lasi on luonnostaan ​​hauras, ja olemme kehittäneet vientipakkauksiamme erityisesti kestämään pitkän merirahdin tärinää, pinoamispainetta ja käsittelyvaikutuksia. Jokainen lasipaneeli on kääritty erikseen suojaavaan vaahtomuoviin ja pakattu pystysuoraan (reunaan) mittatilaustyönä leikattuihin puulaatikoihin, joissa on vaahtoväliseinät paneelien välillä. Laatikoissa on selkeä merkintä FRAGILE, THIS SIDE UP, ja ÄLÄ pinoa. Metalliosat ovat kuplamuottuja, kulmasuojattuja ja kiinnitetty puulavalle. Jokainen lähetys sisältää yksityiskohtaisen pakkausluettelon, jossa on eritelty jokainen osa SKU:n ja määrän mukaan.

Kuljetusvaurioiden määrä on erittäin alhainen tämän pakkausjärjestelmän ansiosta. Vahinkotapauksissa pidämme varastossa vakiokokoisia lasia ja voimme järjestää vaihtopaneelit nopeasti. Merirahtivakuutus voidaan järjestää pyynnöstä.

Q5: Voitko toimittaa näytteitä ennen joukkotilausta?

Kyllä. Voimme toimittaa näytepakkauksia, jotka sisältävät pylväsosan, lasipuristimen tai tappiliittimen, lyhyen kaiteen osan ja pienen lasinäytteen (tyypillisesti 300 × 300 mm), josta näkyy lasin tyyppi, paksuus ja reunan viimeistely. Näin voit varmistaa materiaalin laadun, pinnan viimeistelyn ja reunakäsittelyn ennen kuin sitoudut koko tuotantotilaukseen. Näytteen toimitus tapahtuu tyypillisesti 7–10 arkipäivän kuluessa tilausvahvistuksesta. Näytekustannukset hyvitetään seuraavaa joukkotilausta vastaan.

Miksi valita Vionta lasiportaiden kaiteeseen?

Täydellinen oma tuotanto.Valmistamme kaikki komponentit – lasinkäsittelyn, metallin jälkikäsittelyn, jauhemaalauksen ja laitteiston – omassa laitoksessamme Cixissä, Ningbossa. Alihankkijoiden puuttuminen toimitusketjussa merkitsee tiukempaa laadunvalvontaa ja suoraan tehtaan hinnoittelua, joka on tyypillisesti 15–30 % alhaisempi kuin vastaava kauppayhtiöiden kautta hankittu laatu.

Tekninen tuki määrittelystä toimitukseen.Suunnittelutiimimme voi tarkistaa projektisi piirustukset, vahvistaa koodin noudattamisen, antaa neuvoja lasin paksuudesta ja postin mitoituksesta sekä toimittaa yksityiskohtaisia ​​piirustuksia asentajalle. Rakennedokumentaatiota vaativiin projekteihin toimitamme kuormituslaskentalomakkeet.

Mukautettu valmistusmahdollisuus.Suorat, L-muotoiset, U-muotoiset, kierreportaat ja kaarevat portaat kuuluvat kaikki tuotantoalueeseemme. Epätyypilliset lasikoot, mukautetut kaideprofiilit, mittatilaustyönä tehdyt jauhemaalausvärit ja erikoisreunakäsittelyt ovat saatavilla ilman vähimmäistilauslisää suurempiin projekteihin.

Todistettu vientikokemus.Toimitamme säännöllisesti Pohjois-Amerikkaan, Eurooppaan, Australiaan, Kaakkois-Aasiaan ja Lähi-itään, ja tunnemme rakennuslupahakemusten dokumentointivaatimukset näillä markkinoilla. Jokaisen tilauksen mukana toimitetaan materiaalitestitodistukset ruostumattomasta teräksestä ja lasista sekä lasin sertifiointiasiakirjat, jotka vahvistavat määritellyn turvalasistandardin noudattamisen.

Ota yhteyttäportaiden mitat, projektin sijainti ja sovellettava rakennusmääräys. Vastaamme yksityiskohtaisen erittelysuosituksen ja tarjouksen kanssa 24 tunnin kuluessa.
