Alumiininen lasikaide

Aluminium Glass Railing on kaidejärjestelmä, joka yhdistää alumiiniseosrakennekehyksen turvalasin täytepaneeleihin. Monien saatavilla olevien kokoonpanojen joukossa Vionta on erikoistunut mmkehyksetön yläkiskomalli— järjestelmä, jossa lasipaneelit ulottuvat täyteen korkeuteen ilman näkyvää vaakasuuntaista alumiinitankoa, joka peittää yläreunan. Puhdas, katkeamaton lasilinja on tämän tyylin määrittelevä visuaalinen ominaisuus, ja se on ensisijainen syy, miksi arkkitehdit ja rakennuttajat määrittävät sen korkealuokkaisiin asuin- ja liikeprojekteihin.

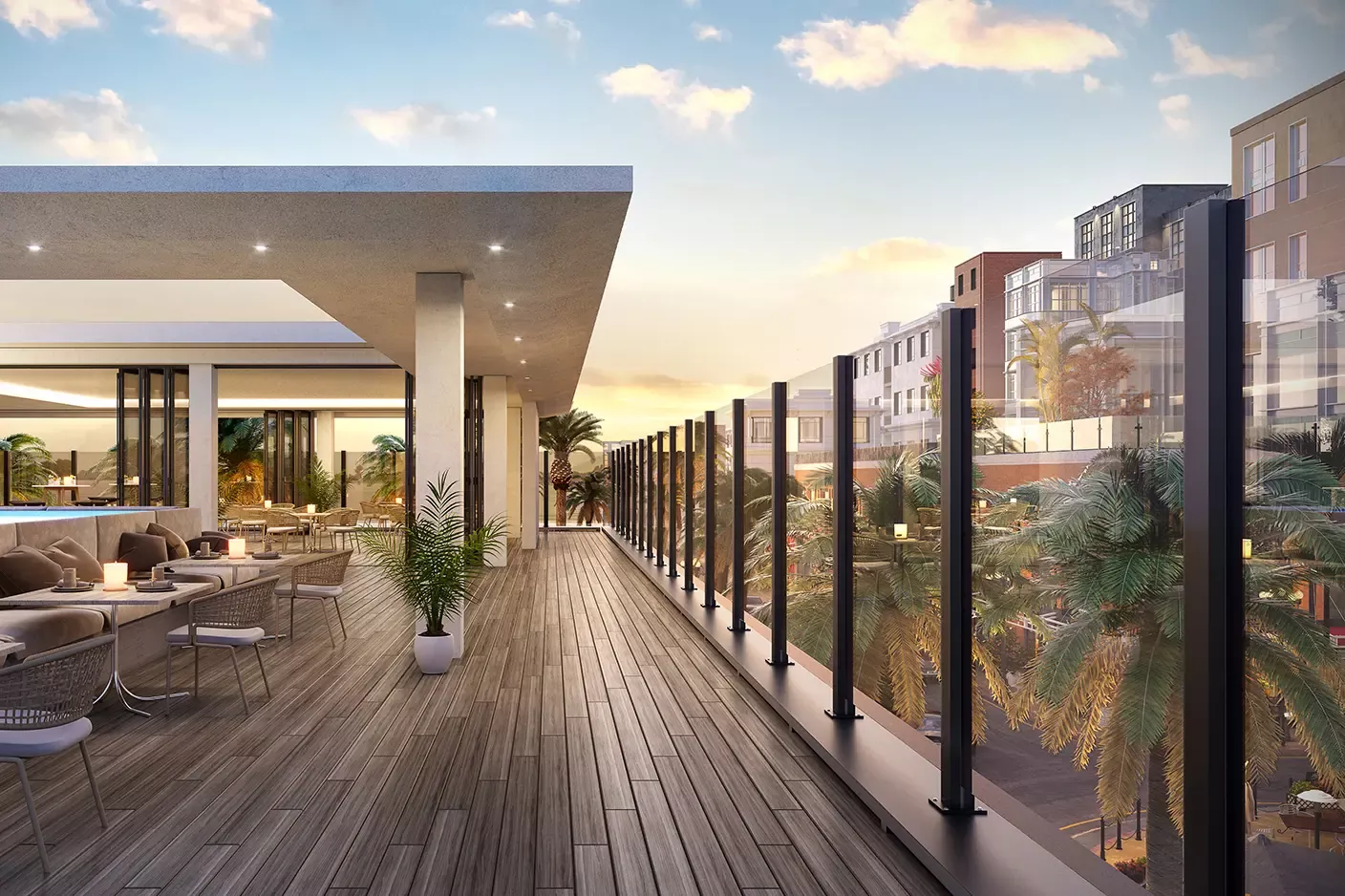

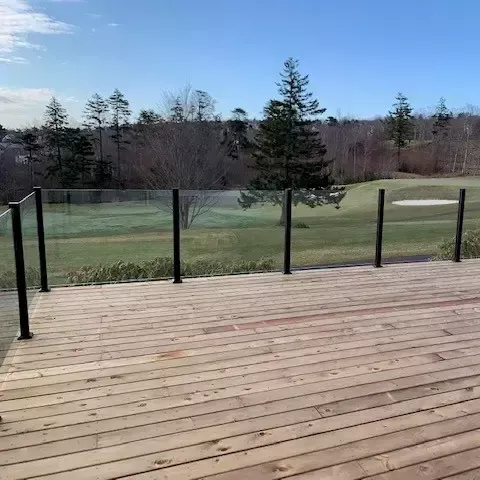

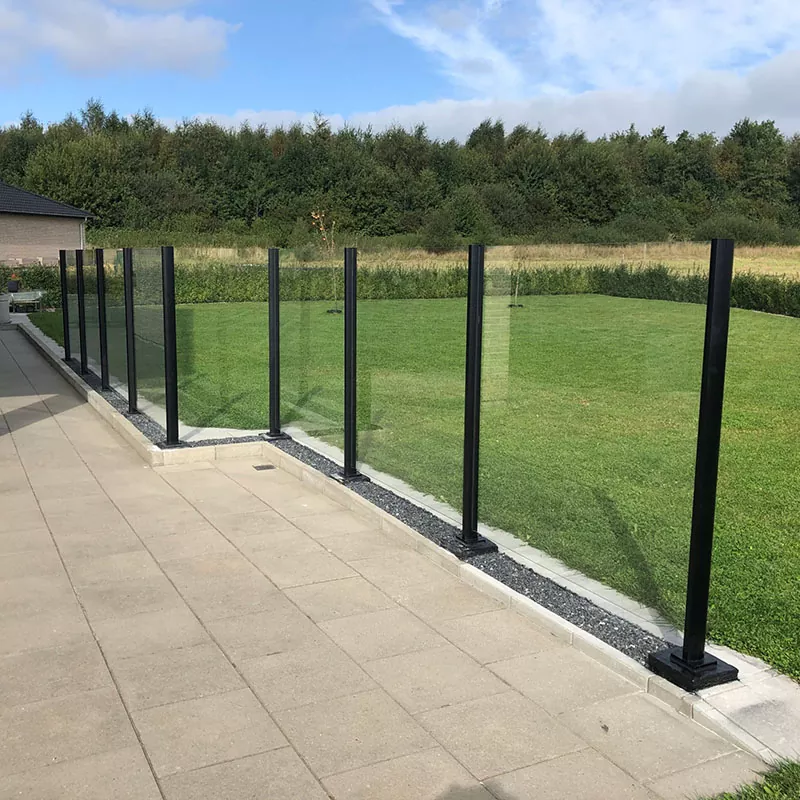

Tämän tyyppiset kaiteet näkyvät parvekkeilla, terasseilla, uima-allaskannilla, portaikoissa, parvikerroksessa ja hotellikäytävän reunoilla – kaikkialla, missä näkölinjan säilyttäminen tai avoimen tilan tunteen luominen on suunnittelun prioriteetti. Koska alumiini on keskittynyt pohjaan ja pylväisiin sen sijaan, että se kehystäisi lasia kaikilta neljältä sivulta, rakenne vetäytyy näkyvistä ja lasista tulee huomio.

Kehyksetön Top Design: mitä se on ja miksi sillä on merkitystä

Perinteisessä alumiinilasikaiteessa vaakasuora alumiininen yläkisko kulkee järjestelmän koko pituudelta, peittäen lasipaneelit ja sitoen pylväät yhteen ylhäältä. Alumiini näkyy molemmilta puolilta, luo vaakasuoran viivan, joka jakaa näkymän ja määrittelee järjestelmän selkeästi ihmisen tekemäksi arkkitehtuuriksi, joka istuu kaiken sen takana olevan edessä.

Kehyksettömässä yläkiskossa tämä yläkisko poistetaan kokonaan tai korvataan ohuella lasireunakorkilla, joka on melkein näkymätön kaukaa. Lasipaneelit seisovat täydellä korkeudella, niiden yläreunat ovat joko kiillotettuja ja paljastettuina tai niissä on minimaalinen U-profiili, joka ei ulotu lasiviivan yläpuolelle. Seisoma- tai istuma-asennosta katsottuna visuaalinen tulos on läpinäkyvä taso nilkasta silmien tasolle ilman vaakasuuntaisia ​​keskeytyksiä – näkymä taakse on jatkuvaa, katkeamatonta tilaa.

Tämä ei ole vain esteettinen mieltymys. Asuinkiinteistö- ja majoitussuunnittelun tutkimus osoittaa jatkuvasti, että esteettömät näkymät lisäävät asunnon arvoa ja vieraiden tyytyväisyyttä. Parveke, josta näet meren, puutarhan tai horisontin ilman alumiinipalkkia, joka ylittää näkökentän, on täysin erilainen kokemus kuin parvekkeella, jossa näkymä on jaettu. Kehittäjille kehyksettömän kattojärjestelmän määrittäminen on yksi kustannustehokkaimmista tavoista parantaa ulkotilan koettua laatua.

Kehyksetön yläosa vs. muut kaidetyylit:Suora vertailu

Ymmärtäminen, mihin kehyksetön ylärakenne sopii suhteessa muihin yleisiin kaidekokoonpanoihin, auttaa selventämään, mikä järjestelmä sopii tiettyyn projektiin.

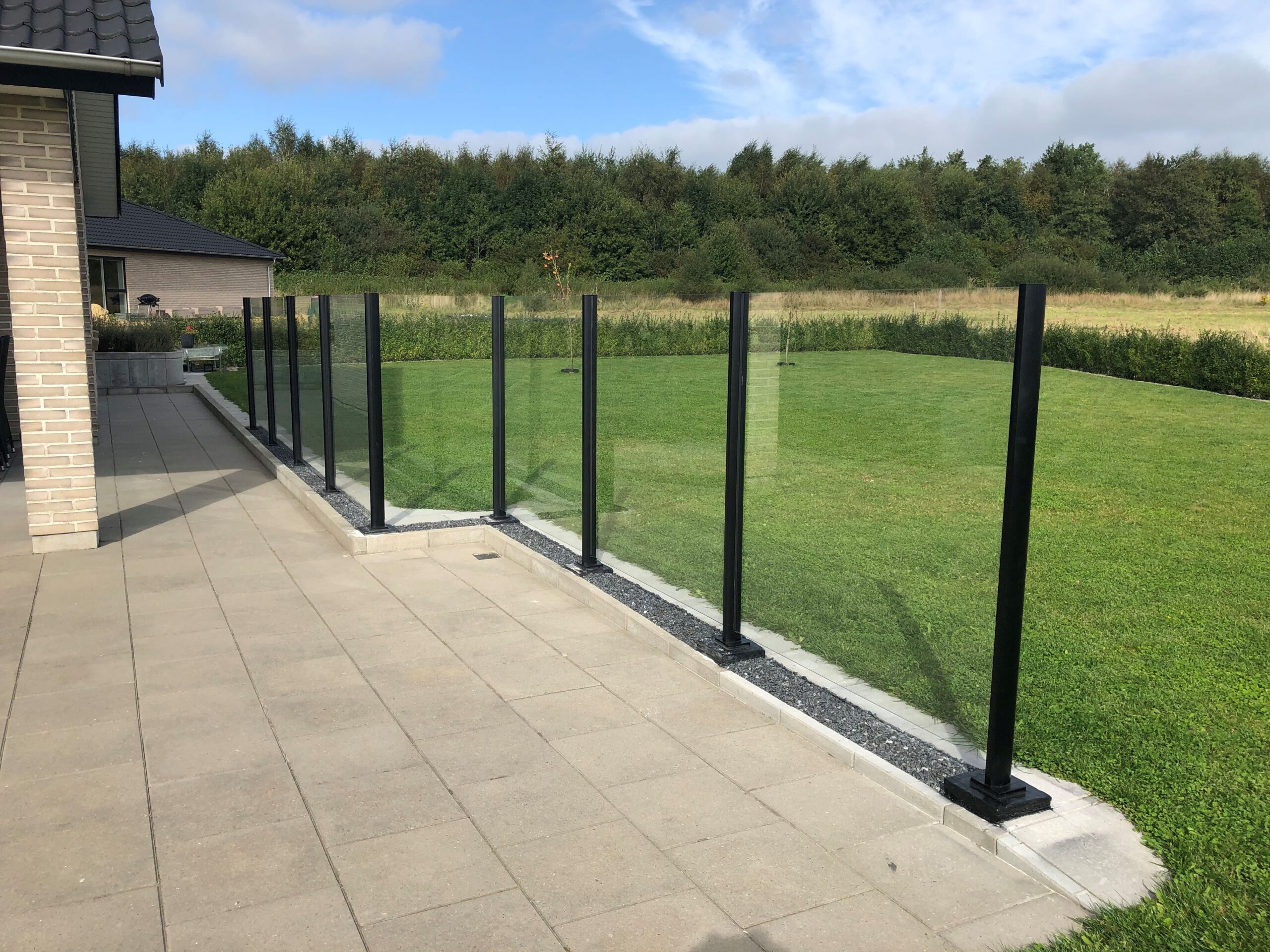

Kehyksetön ylempi alumiinilasikaide (tämä tuote)

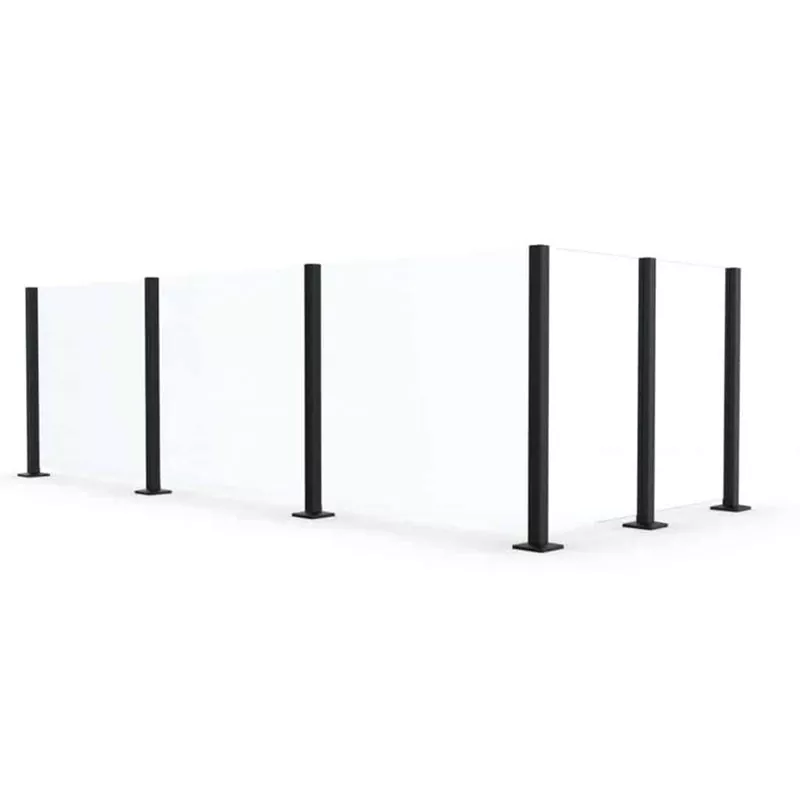

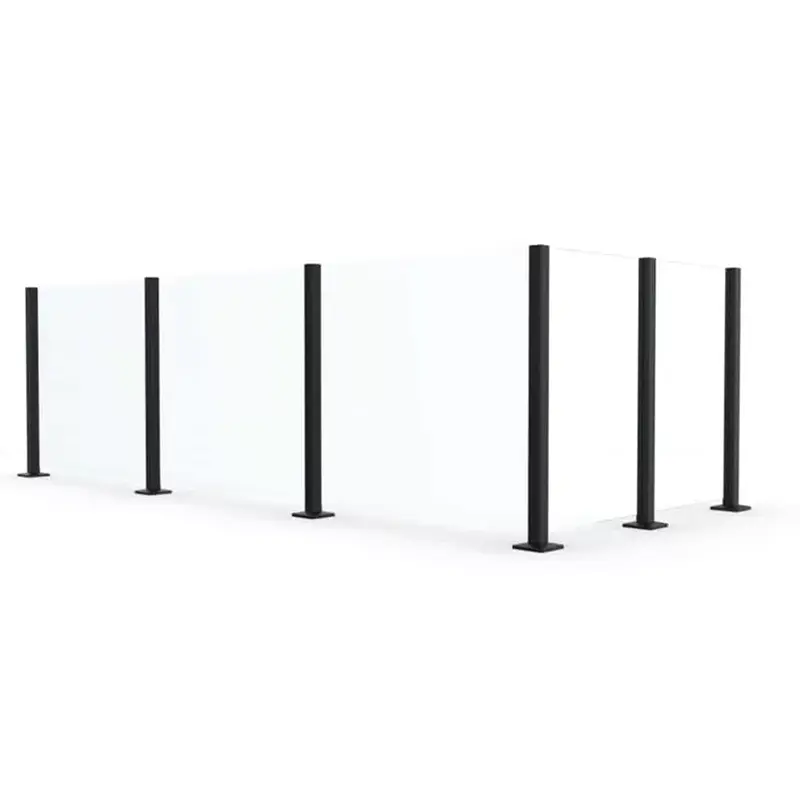

Pylväät ja pohjakanava kantavat rakenteellisen kuorman; lasi seisoo täydellä korkeudella ilman yläkiskoa. Näkymä lasiviivan yläpuolella on täysin selkeä. Asennus on kohtalaisen yksinkertaista – pohjakanavan ja pylvään asennot on asetettava tarkasti, mutta yläkiskoa ei ole kohdistettava ja tasattava. Vionta on erikoistunut tähän tyyliin, ja se sopii parhaiten parvekkeille, uima-allaskannille ja mihin tahansa paikkaan, jossa näkymien säilyttäminen on etusijalla.

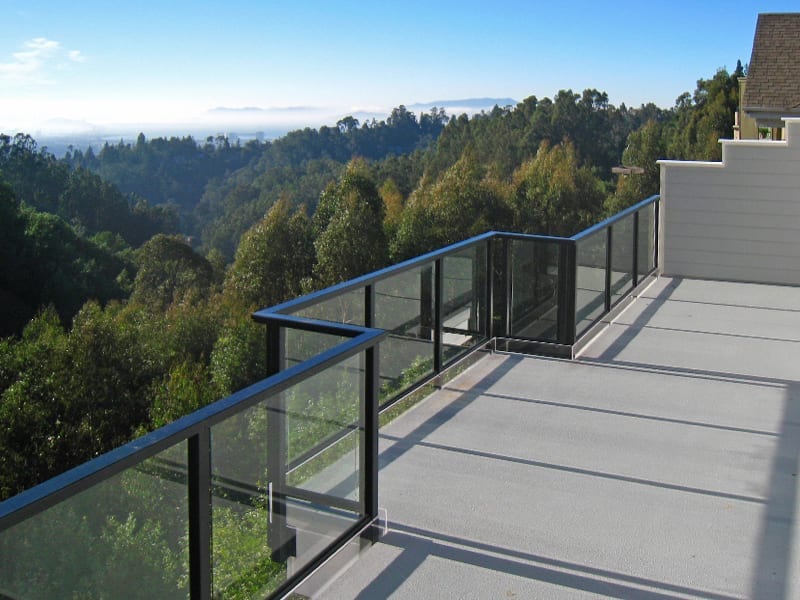

Täysrunkoinen alumiininen lasikaide

Alumiiniprofiilit kulkevat jokaisen lasipaneelin ylä-, ala- ja molemmilla puolilla muodostaen täydellisen suorakaiteen muotoisen kehyksen lasin ympärille. Järjestelmä on erittäin jäykkä ja lasi on hyvin suojattu, mutta alumiini näkyy kaikissa reunoissa ja vaakasuora yläkisko luo vahvan visuaalisen viivan silmien tasolle. Tämä tyyli on yleisempi kaupallisissa ja teollisissa ympäristöissä, joissa kestävyys on tärkeämpää kuin estetiikka, tai sovelluksissa, joissa rakennusmääräykset edellyttävät jatkuvaa tarttuvaa kaidetta yläosassa.

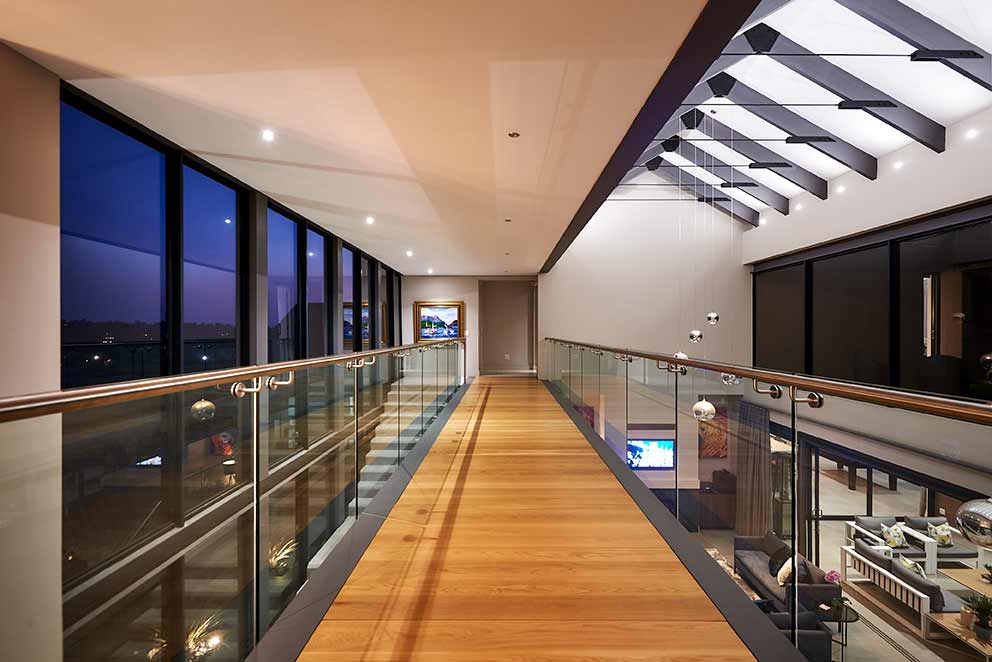

Yläkisko (korkittu) lasikaide

Pylväät tukevat lasipaneeleja, ja jatkuva yläkisko yhdistää pylväät ja peittää lasin reunat. Yläkisko on tyypillisesti pyöreä tai neliömäinen putki, joka toimii myös tarttuvana kaiteena. Se on näkyvämpi kuin kehyksetön toppi, mutta vähemmän häiritsevä kuin täysi kehystys. Tämä on käytännöllinen keskitie portaikoihin ja ramppeihin, joissa koodi edellyttää tarttuvaa kiskoa, mutta suunnittelija haluaa silti lasitäytteen avoimuutta massiivisten paneelien tai kaiteiden sijaan.

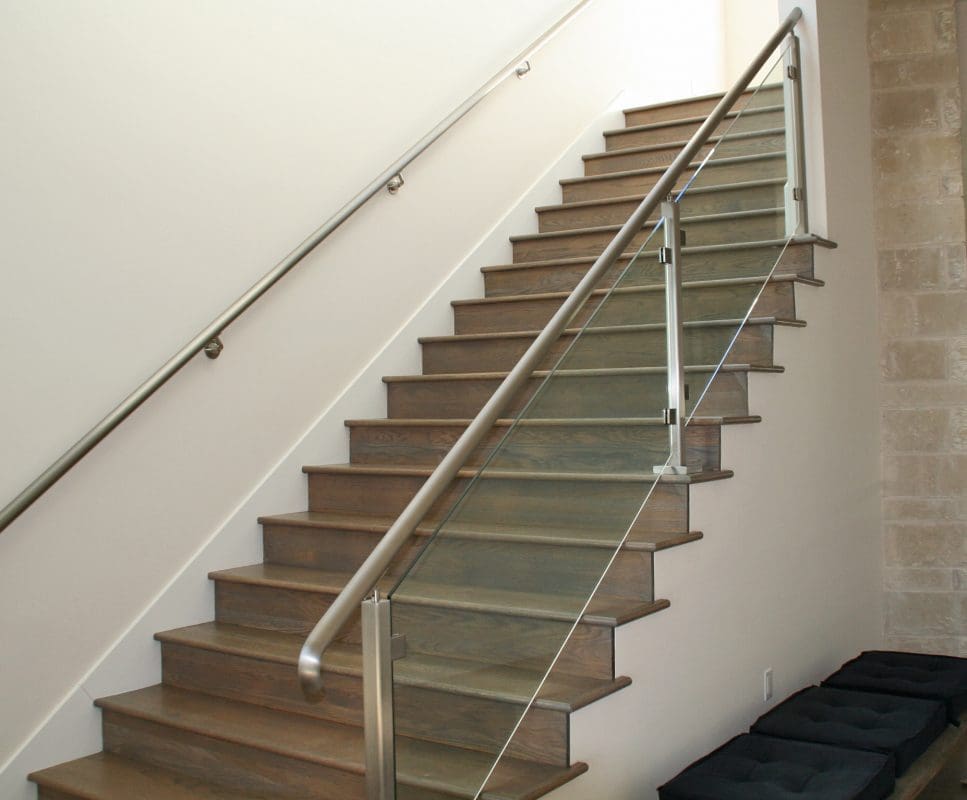

Ruostumattomasta teräksestä valmistettu lasikaide

Toiminnallisesti samanlainen kuin alumiinilasikaide, mutta ruostumattomasta teräksestä valmistetut tolpat, liittimet ja yläkisko alumiinin tilalla. Ruostumattomalla teräksellä on suurempi vetolujuus ja erottuva kiillotettu tai harjattu metallipinta, jota jotkut suunnittelijat pitävät. Se on raskaampaa ja tyypillisesti kalliimpaa kuin alumiini. Kehyksetön yläosa on saatavana myös ruostumattomasta teräksestä – Vionta toimittaa molemmat – ja valinta näiden kahden materiaalin välillä riippuu usein esteettisestä mieltymyksestä, budjetista ja korroosioympäristöstä. Rannikkoprojekteihin, joissa on suora suolasuihkualtistus, merenkulkuluokan SS316 ruostumaton teräs on teknisesti kestävämpi valinta; useimmissa muissa paikoissa laadukkaalla jauhemaalauksella varustettu alumiini toimii yhtä hyvin pienemmillä kustannuksilla.

Täysin kehyksetön (postivapaa) lasikaide

Kaikkein minimaalisin kokoonpano: lasipaneelit asettuvat suoraan jatkuvaan pohjakanavaan ilman näkyviä pylväitä niiden välissä luoden katkeamattoman lasiseinän. Lasi — tyypillisesti 12 mm tai 15 mm karkaistu tai laminoitu — toimii rakenteellisena elementtinä, joka irtoaa alustasta. Tämä saavuttaa visuaalisen avoimuuden absoluuttisen maksimin, mutta vaatii huolellista rakennesuunnittelua, täysin tasaista ja jäykkää pohjakanavaa ja korkeampaa lasispesifikaatiota. Se on ensiluokkainen vaihtoehto huippuluokan projekteihin, joissa budjetti ei ole rajoitus.

Tuotteen tekniset tiedot

Seuraava taulukko kattaa Viontan kehyksettömien alumiinilasikaidejärjestelmien vakiokokoonpanoparametrit. Kaikki mitat ja tekniset tiedot ovat muokattavissa – toimita projektisi piirustukset, niin vahvistamme oikean kokoonpanon.

Materiaalitiedot: alumiiniseos ja turvalasi

Alumiini 6063-T5: Miksi tämä luokka

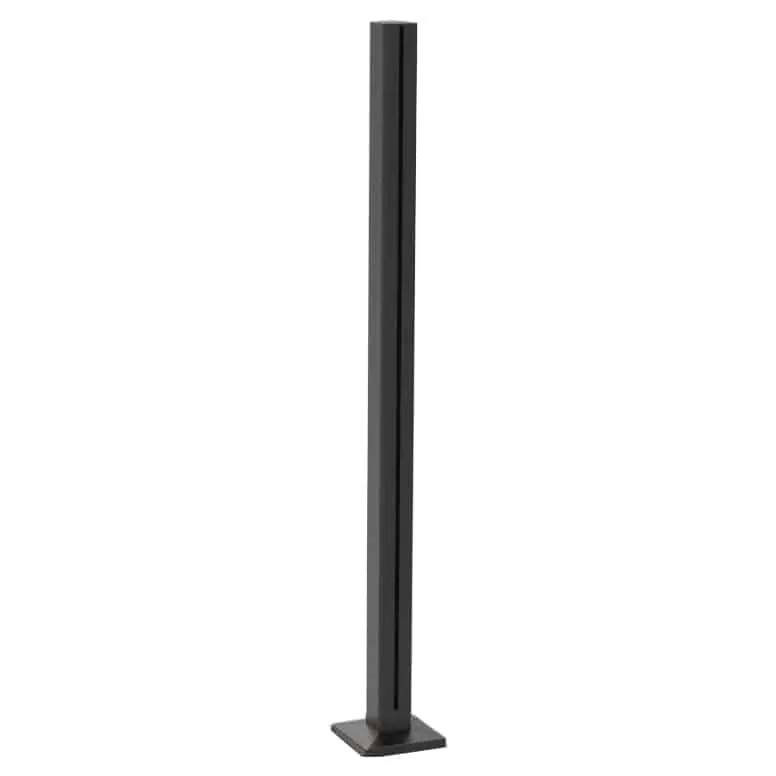

6063-seos, jota joskus kutsutaan arkkitehtuurialumiiniksi, on ikkunoissa, verhoseinissä ja kaiteissa käytettävien suulakepuristettujen alumiiniprofiilien vakiospesifikaatio. Sen 0,45 % magnesium- ja 0,6 % piipitoisuus antavat sille hyvän vetolujuuden (vähintään 130 MPa myötöraja T5-temperissä), mutta se on silti helppo puristaa monimutkaisiin muotoihin tiukoilla mittatoleransseilla. Kehyksettömässä yläosajärjestelmässä, jossa pylväsprofiilin on oltava sekä rakenteellisesti riittävä että visuaalisesti ohut, 6063-T5 löytää oikean tasapainon. Sillä on myös erinomainen korroosionkestävyys ja se hyväksyy sekä jauhemaalauksen että anodisoinnin korkealaatuisin tuloksin.

Lasivalikoima kehyksettömiin huippujärjestelmiin

Kehyksettömässä yläreunassa lasin yläreuna on paljastettu alumiinikanavan sijaan, mikä tarkoittaa, että reunan viimeistely ja lasin laatu näkyvät paremmin kuin kehystetyssä järjestelmässä. Vionta käyttää tämän tyylin vakiona karkaistua tai laminoitua lasia, jossa on tasainen kiillotettu reuna.

Karkaistu lasion vakiovalinta useimpiin projekteihin – lämpökäsitelty noin neljä kertaa tavalliseen lasiin verrattuna ja suunniteltu hajoamaan pieniksi pyöristetyiksi rakeiksi terävien sirpaleiden sijaan. Sitä on saatavana 8 mm:n, 10 mm:n ja 12 mm:n paksuisena jälkituetuille kehyksettömille yläjärjestelmille; 12 mm tai 15 mm suositellaan leveämmille paneelivälille tai korkeammalle tuulelle.

Laminoitu lasion määritelty, missä tarvitaan paneelin rikkoutumisen jälkeistä kiinnitystä – PVB- tai SGP-välikerros pitää lasin koossa myös rikkoutumisen jälkeen, joten paneeli pysyy paikallaan putoamisen sijaan. Tämä on suositeltu lasityyppi korkeissa paikoissa, julkisissa rakennuksissa ja kaikissa projekteissa, joissa paneelin putoaminen on vakava.

Ultrakirkas (vähärautainen) lasipoistaa haalean vihreän sävyn, joka näkyy vakiolasin reunalla ja pinnalla. Kehyksettömässä yläosajärjestelmässä, jossa lasin reuna on tarkoituksella esillä ja näkyvissä, vähärautaisen lasin määrittäminen tuottaa huomattavasti puhtaamman ja neutraalimman ulkonäön – erityisesti paksummissa paneeleissa ja ympäristöissä, joissa vierekkäiset pinnat ovat valkoisia tai vaaleita.

Usein kysytyt kysymykset

Q1: Vaikuttaako yläkiskon poistaminen rakenteelliseen turvallisuuteen tai sääntöjen noudattamiseen?

Ei – kehyksettömässä yläjärjestelmässä rakenteellisen kuorman kantavat pylväät, pohjakanava ja lasilevyt, ei yläkisko. Yläkisko perinteisessä järjestelmässä on kaide ja liitin pylväiden välillä, mutta se ei estä lasia taipumasta tuulen tai iskukuormituksen vaikutuksesta. Oikein suunnitellussa kehyksettömässä kattojärjestelmässä pylväät ja lasi on mitoitettu kestämään koko suunnittelukuorma ilman yläkiskoa. Jotkut rakennusmääräykset edellyttävät kuitenkin tarttuvaa kaidetta tietyllä korkeudella (tyypillisesti 900–1 100 mm) portaikkosovelluksia varten. Parvekkeen reunoilla ja tasonmuutosesteissä tartuntakisko ei yleensä ole pakollinen, minkä vuoksi kehyksetön kattotyyli on yleisimmin määritelty parvekkeilla ja kansilla portaiden sijaan. Voimme neuvoa vaatimustenmukaisuudesta sinun sijaintisi ja sovelluksesi mukaan.

Q2: Miten paljastettu lasin yläreuna on viimeistelty – onko se turvallista?

Jokaisen lasipaneelin yläreuna on tasaisesti kiillotettu (saumattu) vakiona tuotantoa, mikä poistaa leikkausprosessista jääneet terävät naarmut ja muodostaa sileän, turvallisen kosketusreunan. Kiillotettu reuna myös taittaa valoa viehättävästi, mikä edistää järjestelmän ensiluokkaista ulkonäköä. Projekteihin, joissa yläreuna on korkeudella, josta lapset pääsevät helposti käsiksi, tai joissa suunnittelija haluaa viimeistellymmän ilmeen, voimme toimittaa ohuen ruostumattomasta teräksestä tai alumiinista valmistettua U-kantaprofiilia, joka kiinnittyy yläreunan yli – se on riittävän kapea säilyttämään kehyksettömän visuaalisen luonteen ja suojaamaan lasin reunaa halkeilulta asennuksen ja käytön aikana.

Kysymys 3: Sopiiko kehyksetön toppi ulko- ja rannikkokohteisiin?

Kyllä. Pylväissä ja pohjakanavassa käytetty alumiini 6063-T5 muodostaa luonnollisen passiivisen oksidikerroksen, joka kestää korroosiota useimmissa ulkoympäristöissä. Rannikkoprojekteihin, joissa on suora suolasuihkualtistus, suosittelemme anodisoituja alumiiniprofiileja tai PVDF-pohjaista jauhemaalausta tavallisen polyesterijauhemaalin sijaan, koska molemmat tarjoavat huomattavasti paremman pitkäaikaisen kestävyyden kloridihyökkäykselle. Kaikki kiinnikkeet ja kiinnikkeet rannikkoasennuksissa tulee olla ruostumatonta SS316 terästä. Suolailma ei vaikuta itse karkaistuihin tai laminoituihin lasipaneeleihin.

Q4: Voidaanko järjestelmää räätälöidä portaita ja kaltevia asennuksia varten?

Kyllä. Portaikkojen haravat (kaltevat) asennukset ovat vakio osa tuotantokapasiteettiamme. Pylväiden jalustoissa on säädettävät kulmakannattimet, jotka mukautuvat portaiden nousuun, ja lasipaneelit on leikattu suuntaviivaprofiiliksi seuraamaan kaltevuutta säilyttäen samalla tasaisen näkyvän korkeuden. Portaikoihin, joissa tarvitaan tarttuva kaide, voimme lisätä ohuen pyöreän tai litteän ruostumattomasta teräksestä tai alumiinista valmistetun kaideelementin sopivalle korkeudelle vaarantamatta järjestelmän lasiosan kehyksetöntä estetiikkaa.

Miksi valita Vionta?

Kehyksettömien yläjärjestelmien asiantuntija.Tämä ei ole meille oheistuote – kehyksetön ylhäällä oleva alumiinilasikaide on Vionta-valikoiman ydin, ja tuotantoprosessimme, työkalumme ja laaduntarkastuksemme on suunniteltu erityisesti sitä varten. Olemme tarkentaneet reunojen kiillotusta, pylvään kohdistusta ja pohjakanavan toleransseja, jotka määrittävät, näyttääkö kehyksetön yläasennus todella laadukkaalta vai vain riittävältä.

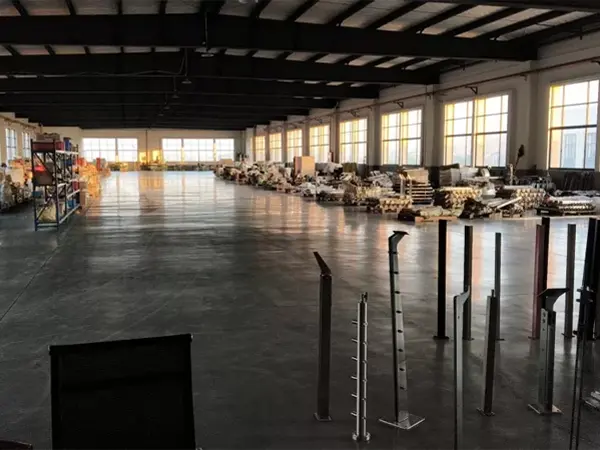

Tehdaskohtainen hinnoittelu.Valmistamme kaikki komponentit omassa tehtaassamme Cixissä, Ningbossa — profiilit, jauhemaalaus, lasin käsittely ja kokoonpano. Kauppayritysten välittäjien puuttuminen tarkoittaa, että vapaasti tehtaalla -hintamme ovat tyypillisesti 15–30 % kilpailukykyisempiä kuin jakelijoiden kautta hankittu vastaava laatu.

Tekninen tuki määrittelystä asennukseen.Tiimimme voi tarkistaa piirustuksesi, vahvistaa tuulikuorman vaatimustenmukaisuuden, neuvoa lasin paksuudesta ja pylväiden etäisyyksistä sekä toimittaa myymäläpiirustuksia asentajalle. Rakennedokumentaatiota vaativiin projekteihin voimme toimittaa kuormituslaskentataulukot.

Luotettava kansainvälinen toimitus.Tavalliset joukkotilaukset toimitetaan 20–30 työpäivän kuluessa. Tarjoamme tuotantovaiheen valokuvapäivitykset, lähetystä edeltävät tarkastusraportit ja yksityiskohtaiset pakkausluettelot. Näytteiden toimitus 7-10 työpäivän sisällä.

Lähetä meilleprojektipiirustuksesi, työmaasi sijainti ja sovellettava rakennusmääräys, ja vastaamme yksityiskohtaisen teknisen suosituksen ja tarjouksen kanssa 24 tunnin kuluessa.
