Lopullinen opas kaapelikaiteiden etäisyyskoodiin ja turvallisuusstandardeihin

Tervetuloa nykyaikaisten kaideratkaisujen alan lopulliseen resurssiin. Arkkitehtonisen laitetilan veteraanina kahden vuosikymmenen kokemuksella olen nähnyt suunnittelutrendejä tulevan ja menevän, mutta puhtaiden linjojen ja esteettömien näkymien kysyntä on jatkuvaa. Kaunein kaide on kuitenkin vika, jos se ei täytä paikallisten ja kansainvälisten rakennusmääräysten edellyttämiä tiukkoja turvallisuusstandardeja. kloVionta metallia, Missiomme on yhdistää huippuluokan estetiikka tinkimättömään rakenteelliseen eheyteen. Tässä oppaassa sukeltamme syvälle kaapelikaiteiden välin teknisiin eritelmiin, mikä auttaa sinua navigoimaan 4 tuuman pallosäännön monimutkaisuudessa, jännitysvaatimuksissa ja etäisyyden jälkeisessä logiikassa varmistaaksesi, että projektisi on sekä upea että yhteensopiva.

Sisällysluettelo

• Mitkä ovat tärkeimmät kaapelikaiteiden välikoodit, joita sinun on noudatettava?
• Kuinka tehdasspesifikaatiomme takaavat maksimaalisen turvallisuuden ja kestävyyden?
• Miksi kaapelin kireys ja jälkipoikkeutus ovat tärkeitä tarkastuksen onnistumisen kannalta?
• Kuinka voit asentaa kaapelikaiteen asuin- ja kaupallisten standardien mukaisesti?
• Yleisiä koodeja ja turvallisuutta koskevia kysymyksiä

Mitkä ovat tärkeimmät kaapelikaiteiden välikoodit, joita sinun on noudatettava?

Kun keskustelemmekaapelikaiteenturvallisuus, keskustelu alkaa ja päättyy International Residential Code (IRC) ja International Building Code (IBC) kanssa. Nämä määräykset on suunniteltu estämään onnettomuudet, erityisesti pienet lapset. kloVionta metallia, suunnittelutiimimme priorisoi nämä koodit kaikissa valmistamissamme komponenteissa. Keskeisenä tavoitteena on varmistaa, että vaaka- tai pystytäyttö on riittävän tukeva, ettei se aiheuta vaaraa.

Universaali 4 tuuman pallosääntö

Alan lainatuin sääntö on 4 tuuman pallosääntö. Tämä koodi määrää, että täyttöelementtien (tässä tapauksessa kaapelimme) välisen etäisyyden on oltava riittävän tiukka, jotta halkaisijaltaan 4 tuuman pallo ei pääse kulkemaan läpi missään kohdassa. Tämä perustuu taaperon keskimääräiseen pään kokoon. Vaikka se kuulostaa yksinkertaiselta, tämän saavuttaminen joustavalla kaapelilla vaatii enemmän kuin vain 4 tuuman välein. Tehtaamme suosittelee 3 tuuman etäisyyttä kaapeleiden väliin "kaapelin taipuman" huomioon ottamiseksi. Jos asetat kaapelit tarkalleen 4 tuuman etäisyydelle, langan luonnollinen joustavuus saattaa sallia 4 tuuman pallon työntämisen läpi paineen alaisena, mikä johtaa epäonnistuneeseen tarkastukseen.

Ladder Effect -keskustelu

Historiallisesti jotkin lainkäyttöalueet rajoittivat horisontaalisiakaapelin suojakaide"Tikkaiden vaikutuksen" takia peläten lasten kiipeävän vaakasuuntaisia ​​johtoja pitkin. Useimmat nykyaikaiset koodit, mukaan lukien uusimmat IRC:n päivitykset, ovat kuitenkin poistaneet tämän asuinrakennusten rajoituksen. MeidänVionta metalliaAsiantuntijat neuvovat aina tarkistamaan asian paikalliselta viranomaiselta (AHJ), koska paikalliset muutokset voivat joskus olla tiukempia kuin kansalliset säännöt. Tuotteemme on suunniteltu täyttämään korkeimmat turvallisuuskynnykset ja tarjoavat mielenrauhaa sijainnistasi riippumatta.

Korkeusvaatimukset ja rakenteelliset kuormat

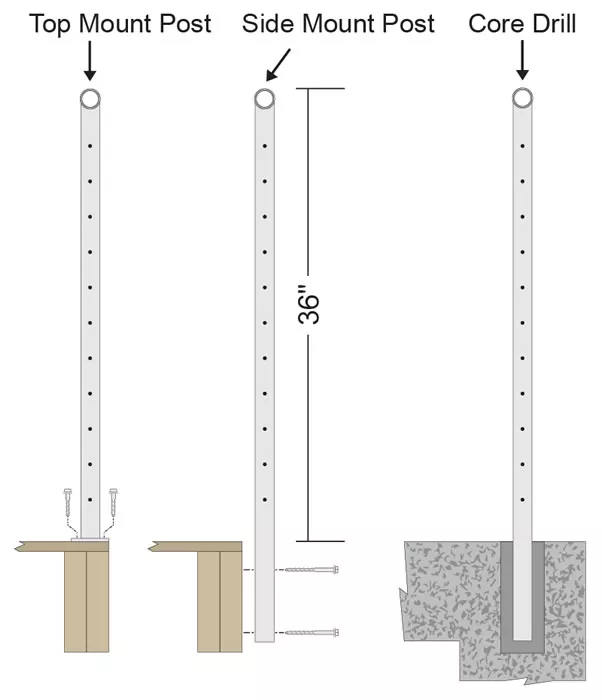

Kaiteen korkeus on yhtä tärkeä kuin etäisyys. Useimmissa asuinsovelluksissa yläkiskon on oltava vähintään 36 tuumaa korkea. Kaupallisissa sovelluksissa tämä kasvaa usein 42 tuumaan. Lisäksi kaiteen on kestettävä 200 punnan keskitetty kuormitus, joka kohdistetaan mihin tahansa suuntaan kiskon yläosassa. Varmistamme, että tolpat ja asennuslaitteistomme on suunniteltu kestämään nämä merkittävät voimat ilman muodonmuutoksia.

Kuinka tehdasspesifikaatiomme takaavat maksimaalisen turvallisuuden ja kestävyyden?

kloVionta metallia, emme myy vain komponentteja; tarjoamme suunniteltuja järjestelmiä. Tehtaamme käyttää kaikissa tuotteissamme luokan 316 ruostumatonta terästäkaapelikaiteentuotteita, jotka varmistavat, että ne selviävät vaikeimmissakin ympäristöissä säilyttäen samalla rakenteellisten sääntöjen noudattamisen. Auttaaksemme sinua suunnittelemaan projektiasi olemme hahmotelleet standardituoteparametremme, jotka vastaavat maailmanlaajuisia turvallisuusstandardeja.

Tuotteen perustiedot

Sitoutumisemme laatuun tarkoittaa oikeiden materiaalien käyttöä oikeaan työhön. Alla on erittely siitä, miten tehtaamme lähestyy rakentamistakaapelin suojakaidekomponentit.

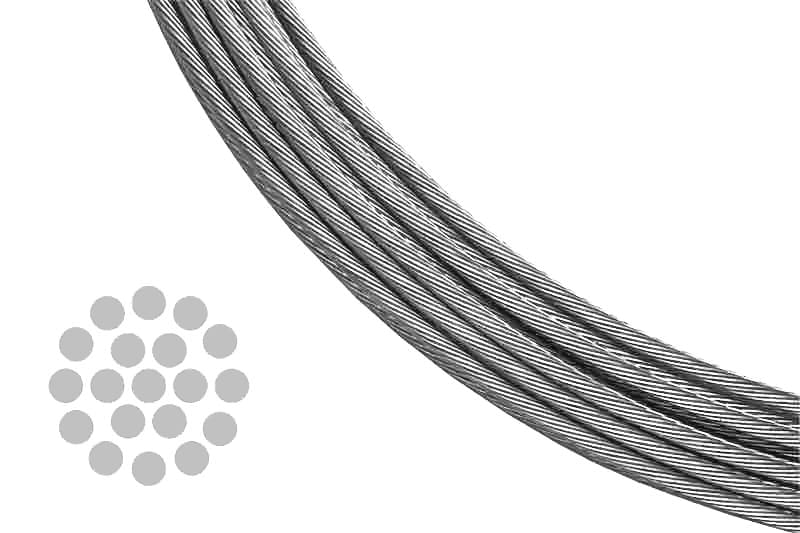

Miksi valita 1x19 Strand -rakennelmamme?

Käyttämäsi kaapelin tyyppi vaikuttaa merkittävästi turvallisuuteen. Tehtaamme on erikoistunut 1x19-säikeisiin ruostumattomaan teräskaapeleihin. Toisin kuin 7x7 tai 7x19 kaapelit, jotka ovat joustavampia ja taipuvaisempia venymään (käytetään enimmäkseen hihnapyörissä), 1x19 on jäykkä, sileä kosketus ja sen joustavuus on erittäin pieni. Tämä jäykkyys on elintärkeä "välikoodin" ylläpitämiseksi monien vuosien ajan. Kun käytät meidän 1x19kaapelikaiteen, valitset tuotteen, joka pysyy kireänä ja vaatii huomattavasti vähemmän huoltoa koko elinkaaren ajan.

Jälkisuunnittelu ja rakenteen eheys

Välikoodi ei koske vain johtoja; kyse on viesteistä, jotka pitävät niitä. Jos tolpat ovat liian kaukana toisistaan, kaapeli roikkuu. Jos pylväät eivät ole tarpeeksi vahvoja, kaapeleiden kireys vetää ne sisäänpäin. Suosittelemme, että asiakkaamme eivät koskaan ylitä 4 jalan etäisyyttä rakennepylväiden välillä. MeidänVionta metalliasuunnittelusarjat, tarjoamme välitolppaa, jotka ovat ohuempia ja suunniteltu yksinomaan säilyttämään kaapelivälit ilman koko rakennetolppaa. Tämä säilyttää "avoimen näkymän" ja varmistaa, että 4 tuuman pallo ei pääse kulkemaan läpi.

Miksi kaapelin kireys ja jälkipoikkeutus ovat tärkeitä tarkastuksen onnistumisen kannalta?

Yksi suurimmista esteistä rakennustarkastuksen aikana on kaapelin taipuma. Taipuma on määrä, jonka kaapeli liikkuu, kun siihen kohdistetaan voimaa. Vaikka kaapelit olisivat 3 tuuman etäisyydellä toisistaan, tarkastaja voi helposti vetää ne erilleen yli 4 tuuman rajan, jos ne ovat löysällä. Olemme testaaneet tehtaallamme erilaisia ​​jännitystasoja tarjotaksemme asiakkaillemme parhaat tulokset.

Jännitysvaatimusten ymmärtäminen

Tiukan tarkastuksen läpäisemiseksi jokainen kaapeli on tyypillisesti kiristettävä 200–400 paunaan. Tämä luo päätolppiisi kumulatiivisen voiman, joka voi olla valtava. Esimerkiksi 10 kaapelin veto 300 paunaa kohti kaapelia kohden kohdistaa 3 000 paunaa vetoa päätypylväisiisi. Tästä syystäVionta metalliakorostaa vahvojen yläkiskojen ja kestävien päätypylväiden käyttöä. Ilman kunnollista yläkiskoa, joka toimii puristusosana, päätypylväät kallistuvat lopulta sisäänpäin, jolloin kaapelit painuvat ja rikkoutuvat välikoodissa.

Päätekijät, jotka vaikuttavat taipumiseen

• Viestivälit:Mitä kauempana tolpat ovat, sitä enemmän kaapeli taipuu työnnettäessä. Pylväiden pitäminen 3–4 jalan korkeudessa on alan kultastandardi.
• Kaapelin halkaisija:3/16 tuuman kaapeli poikkeaa luonnollisesti vähemmän kuin 1/8 tuuman kaapeli samalla jännityksellä.
• Kaapeleiden määrä:Tavalliset 36 tuuman asuinkaiteet vaativat yleensä 10–11 kaapelia varmistaakseen, että lattian ja ensimmäisen kaapelin välinen rako ja itse kaapeleiden välinen rako ei koskaan ylitä koodirajaa.
• Kiristysjärjestys:Suosittelemme aina kiristystä keskivaijereista ulospäin ylä- ja alaosaan, jotta kuorma jakautuu tasaisesti pylvään poikki.

Top Railin rooli

Monet asunnonomistajat kysyvät, voivatko he ohittaa yläkiskon "puhtaamman" ilmeen saamiseksi. Koodin näkökulmasta tämä on erittäin vaikea saavuttaa. Yläkisko on rakenneosa, joka vastustaa kaapeleiden sisäänpäin suuntautuvaa vetoa. kloVionta metallia, tarjoamme erikoistuneita yläkiskoliittimiä, jotka integroituvat saumattomasti meidän kanssammekaapelin suojakaidejärjestelmät varmistaen, että koko rakenne pysyy jäykkänä ja kaapeliväli pysyy pysyvänä.

Kuinka voit asentaa kaapelikaiteen asuin- ja kaupallisten standardien mukaisesti?

Asennus on paikka, jossa "koodin" teoria kohtaa rakentamisen todellisuuden. Oletpa sitten tee-se-itse-harrastaja tai ammattiurakoitsija, standardoidun prosessin noudattaminen on turvallisuuden kannalta välttämätöntä. Tiimimme on tarkentanut asennuksen työnkulkua varmistaaksemmekaapelikaiteenjärjestelmät asennetaan oikein joka kerta.

Vaiheittainen vaatimustenmukaisuuden tarkistuslista

• Ulkoasusuunnittelu:Merkitse pylväiden reiät tarkasti. Varmista, että etäisyys lattiasta ensimmäiseen kaapelinreikään on enintään 3 tuumaa.
• Poraustarkkuus:Käytä poraohjainta varmistaaksesi, että reiät ovat täysin tasaiset. Väärin kohdistetut reiät aiheuttavat kitkaa, mikä vaikeuttaa kaapeleiden oikeaa kiristämistä.
• Lopputekstien asentaminen:Ruuvaa päätytolpat kunnolla kiinni. Nämä ovat järjestelmäsi ankkureita, ja niiden on kestettävä aiemmin mainittu jännityskuorma.
• Kaapelin ajo:LankaammeVionta metallia1x19 kaapeli välipylväiden läpi. Käytä suojaholkkeja, jos kuljet puupylväiden läpi, jotta kaapeli ei pureudu puuhun.
• Kiristys:Käytä jännitysmittaria varmistaaksesi, että jokainen ajo täyttää vaaditut vaatimukset. Tämä on paras tapa todistaa tarkastajalle, että järjestelmä on turvallinen.
• Viimeinen leikkaus:Kun olet kiristetty, leikkaa ylimääräinen kaapeli ja kiinnitä päätykappaleet ammattimaisen, hankattoman viimeistelyn saamiseksi.

Kaupalliset vs. asuinalueet

Jos hankkeesi on julkinen tila tai monen perheen asunto, sovelletaan IBC-standardeja. Nämä ovat usein tiukempia kuin asuinaluekoodit. Esimerkiksi 4 tuuman pallosääntö säilyy, mutta kaiteen kuormitusvaatimukset voivat olla korkeammat, ja "tarttuvuuden" suhteen on erityisiä vaatimuksia, jos kaide on portaissa. Tehtaamme valmistaa raskaita komponentteja, jotka on suunniteltu erityisesti näihin vilkkaasti liikennöiviin kaupallisiin ympäristöihin, mikä varmistaa meidänkaapelin suojakaideratkaisut ovat yhtä kestäviä kuin kauniitakin.

Yleisiä koodeja ja turvallisuutta koskevia kysymyksiä

Onko kaapelikaide turvallinen koteihin, joissa on pieniä lapsia ja lemmikkejä?

Kyllä, kun se asennetaan 4 tuuman pallokoodiin oikein kiristettynä, kaapelikaide on erittäin turvallinen, koska se ei sisällä suuria rakoja ja lasten on vaikea kiivetä tukevan jalan puutteen vuoksi.

Kuinka usein minun on kiristettävä kaapelit uudelleen, jotta ne pysyisivät koodin sisällä?

Laadukkailla 1x19 ruostumattomilla teräskaapeleillamme sinun tulee tarkistaa kireys vain kerran vuodessa, vaikka yleensä asennuksen jälkeisen alustavan "laskeutumisajan" jälkeen tarvitaan vain vähän säätöä.

Mikä on suurin sallittu etäisyys kahden kaidetolpan välillä?

Varmistaaksesi, että kaapelit eivät taipu yli 4 tuuman rajan, suosittelemme, että rakenteellisten pylväiden välillä on enintään 4 jalan etäisyys tai käytä etäisyyspikettejä 3 jalan välein.

Voinko käyttää 1/8 tuuman kaapelia kaupalliseen projektiin?

Vaikka 1/8 tuumaa riittää usein asuinkäyttöön, monet kaupalliset tarkastajat suosivat 3/16 tuuman kaapelia sen suuremman murtolujuuden ja pienemmän taipumissuhteen vuoksi julkisissa käyttöolosuhteissa.

Tarvitsenko alakiskon, jotta kaapelikaiteet ovat koodin mukaisia?

Kansainväliset säännöt eivät välttämättä vaadi pohjakiskoa, kunhan pohjakaapeli on tarpeeksi lähellä kannen pintaa (yleensä 3 tuuman sisällä), jotta 4 tuuman pallo ei pääse kulkemaan sen alta.

Johtopäätös: Tulevaisuuden rakentaminen Vionta Metalilla

noudattamallakaapelikaiteenvälikoodi ei tarkoita vain tarkastuksen läpäisemistä; kyse on tilaa käyttävien ihmisten suojelemisesta. Ymmärtämällä pylväsvälin, kaapelin kireyden ja 4 tuuman pallosäännön välisen suhteen voit luoda turvallisen ympäristön tinkimättä haluamastasi modernista estetiikasta. kloVionta metallia, Tehtaamme on omistautunut tuottamaan korkeinta laatuakaapelin suojakaidekomponentteja, joiden avulla voit rakentaa itsevarmasti. Kaikki järjestelmämme osat on suunniteltu vastaamaan nykyaikaisten rakennusmääräysten tiukkoja vaatimuksia merikäyttöön soveltuvasta ruostumattomasta teräksestämme tarkasti suunniteltuihin kiristimiin.
