Kaapelikaiteet

Mikä on kaapelikaiteet?

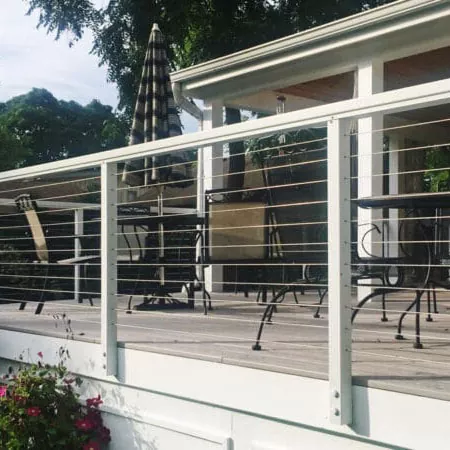

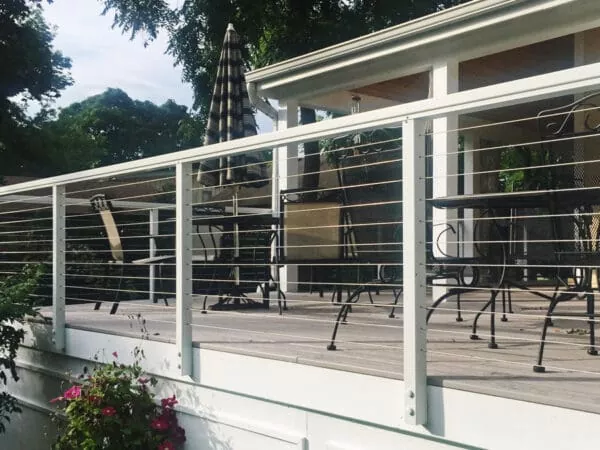

Kaapelikaide on jälkijännitetty kaidejärjestelmä, jossa ruostumattomasta teräksestä valmistetut kaapelit muodostavat täytön rakennepylväiden välillä. Kiristetty kaapeli korvaa perinteiset kiinteät kaiteet tai lasipaneelit luoden esteen, joka on rakenteellisesti ehjä, visuaalisesti avoin ja vähän huoltoa vaativa pitkällä aikavälillä.

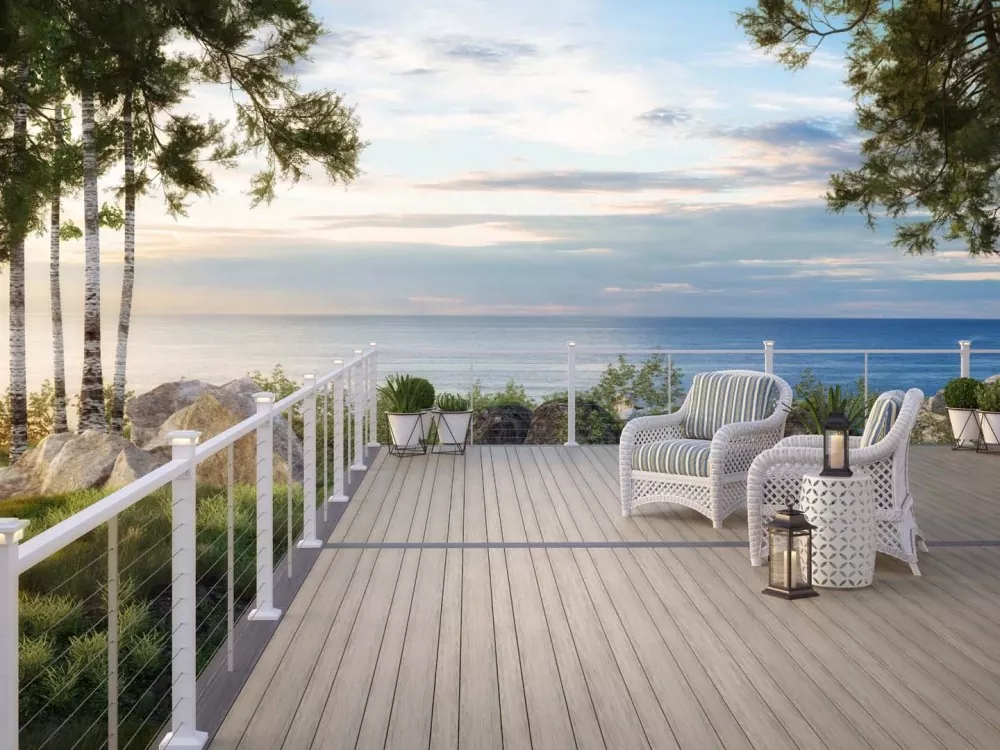

Järjestelmää määritetään laajasti asuin- ja liikeprojekteissa, joissa näkymien ylläpitäminen on etusijalla – rantakiinteistöt, kattoterassit, avoimet portaat ja maisemoidut liiketilat. Koska ruostumaton teräskaapeli ei vaadi maalausta tai pinnoitusta säilyttääkseen ulkonäön, elinkaaren aikaiset ylläpitokustannukset ovat huomattavasti alhaisemmat kuin maalatut teräs- tai puuvaihtoehdot.

Materiaalitiedot

Vionta metallia toimittaa kaapelikaiteet 304 ja 316 ruostumattomasta teräksestä. Arvosanan valinnan tulee perustua asennusympäristöön:

Asennuksissa 500 metrin säteelle suolaisen veden rannikosta tai korkean kosteuden ympäristöissä Vionta suosittelee 316-luokan määrittämistä kaikkialla – kaapelissa, tolpat ja kaikki liittimet.

Tekniset tiedot

Kaikki tekniset tiedot voidaan mukauttaa projektin vaatimusten tai paikallisten rakennusmääräysten mukaan. Ota yhteyttäriley@viotametal.comprojektipiirroksilla räätälöityä erittelyä ja tarjousta varten.

Code Compliance Reference

Kaapelikaiteet voidaan suunnitella täyttämään suurten asuinrakennusten täyttö- ja kuormitusvaatimuksetkaupalliset rakennusmääräykset. Seuraavat vertailukohdat koskevat Viontan päävientimarkkinoita:

Vionta metallia voi toimittaa materiaalitestitodistukset, tuotteen mittatiedot ja suolasuihkutestiraportit vaatimustenmukaisuuden dokumentoinnin tueksi. Kolmannen osapuolen tarkastus voidaan järjestää pyynnöstä.

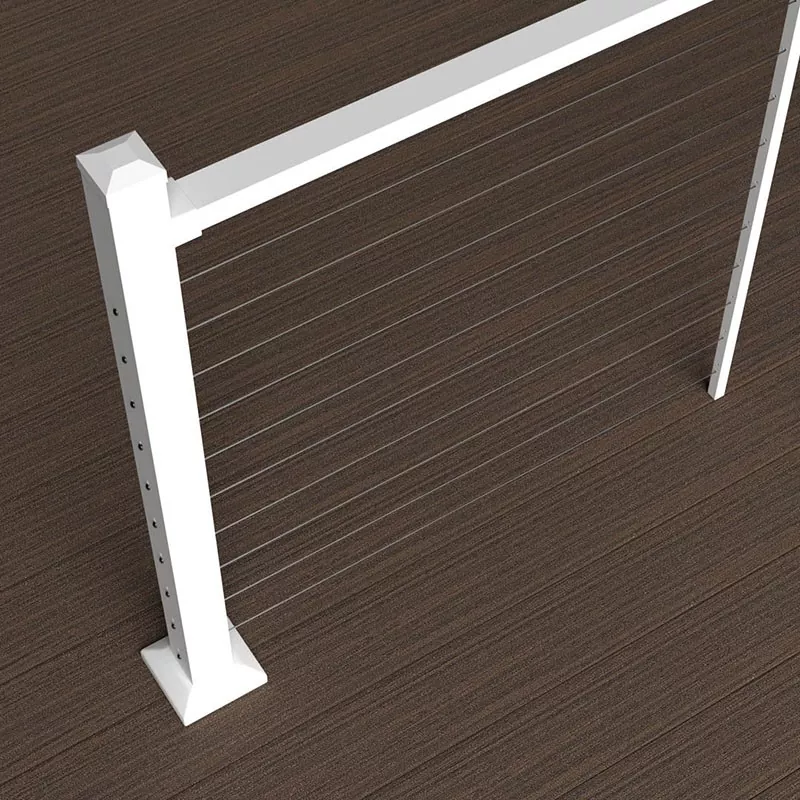

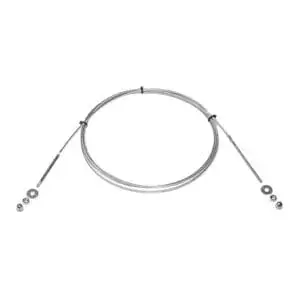

Järjestelmän osat

Kaikki komponentit valmistetaan tai QC-valvotaan Viontan omassa tehtaassa mittojen yhteensopivuuden ja suoraviivaisen kokoonpanon varmistamiseksi.

Sovellusskenaariot

Kaapelikaiteet on tarkoitettu monenlaisiin asuin-, liike- ja julkisiin hankkeisiin, joissa vaaditaan näkymien säilyttämistä, vähäistä huoltoa ja suunnittelun joustavuutta.

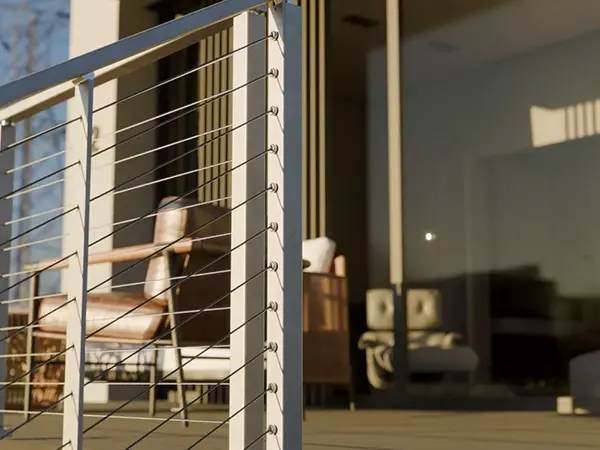

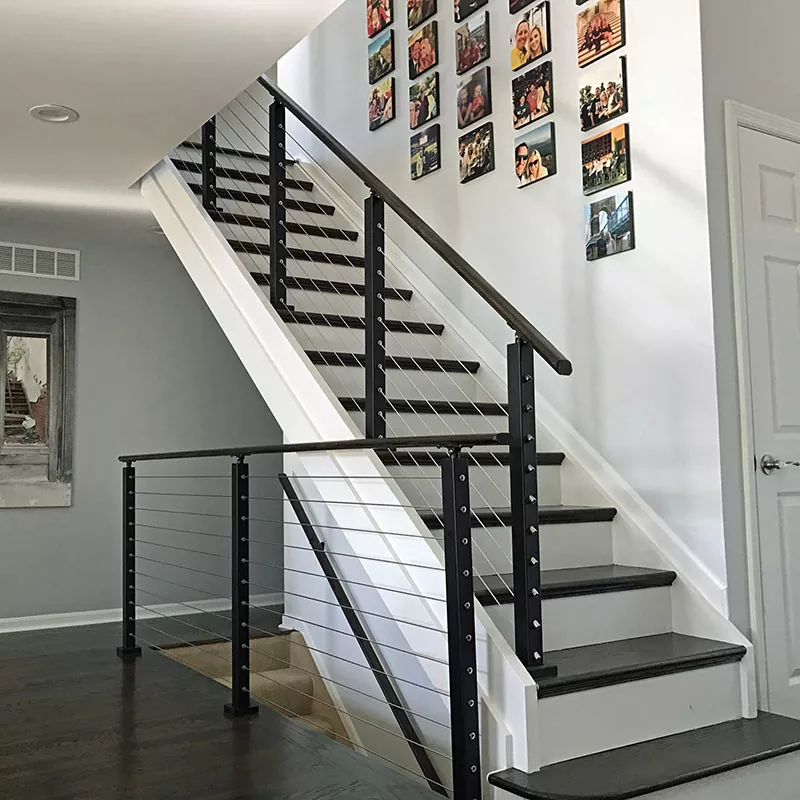

Asuinportaat, loftit ja parvikerrokset — Ulkoterassit, parvekkeet ja kattoterassit — Puutarhan aidat ja uima-altaan reunat — Hotellien aulat ja vieraanvaraisuusterassit — Ostoskeskukset ja kaupalliset eteiset — Yleiset kävelytiet, näköalatasanteet ja maisemoidut käytävät — Meri- ja rantakäytävät

Asennuksen yleiskatsaus

KaapelikaiteetasennusVaatii kiristystyökaluja ja perehtyneisyyttä muotti- tai kierreliitosjärjestelmiin. Ammattimaista asennusta suositellaan kaikkiin rakennesovelluksiin.

Yleinen asennusjärjestys:

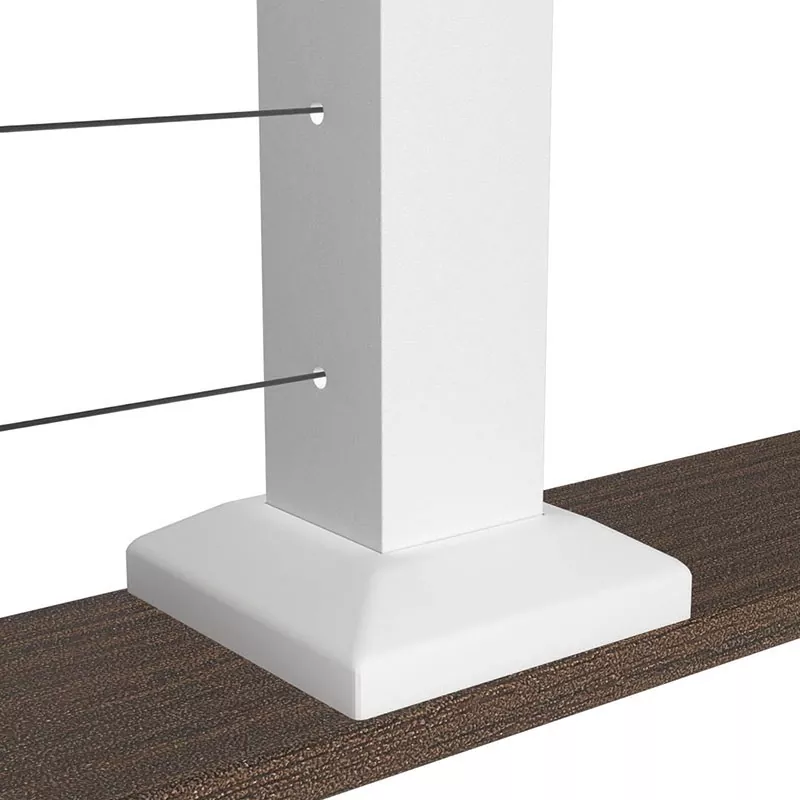

1. Kiinnitä pylvään pohjalevyt alustaan ​​(betoniin, puuhun tai teräkseen) määrättyihin pylväskeskuksiin – tyypillisesti 1 000–1 500 mm.

2. Aseta pylväät asentoon ja kiinnitä pohjalevyt. Tarkista kohdistus koko ajon aikana ennen pysyvää kiinnitystä.

3. Syöttökaapeli kulkee pylväiden tai väliohjaimien läpi sovitustyypin mukaan.

4. Kiristä jokaista kaapelia kiristysavaimella. Tavoitejännitysarvot vaihtelevat kaapelin halkaisijan ja jännevälin mukaan – katso Viontan kiristystiedot.

5. Kiinnitä yläkisko ja kiinnitä päätykappaleet tolppien yläosaan.

6. Tarkista kaapelien etäisyys, pylvään putki ja kiristimen vääntömomentti kauttaaltaan. Kiristä uudelleen 30 päivän kuluttua kompensoimaan kaapelin alkurentoutuminen.

Vionta metallia tarjoaa PDF-asennusoppaat, kiristystiedot ja vääntömomenttiarvot jokaiseen tilaukseen. Suunnittelutason laitteistopaketteja on saatavana kaupallisiin projekteihin.

Laadunvalvonta

Materiaalitestitodistukset ja laadunvalvontaraportit ovat saatavilla pyynnöstä projekteihin, jotka edellyttävät kolmannen osapuolen dokumentaatiota.

Tehdas- ja tuotantokapasiteetti

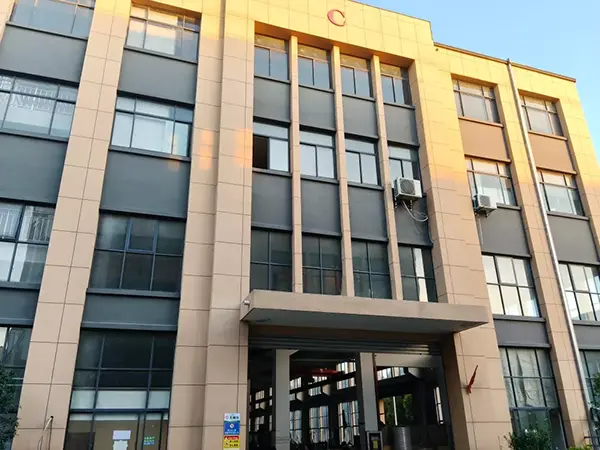

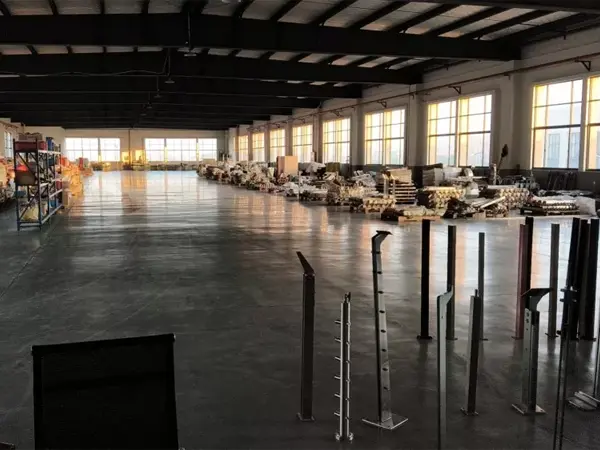

Vionta metalliailla on oma tuotantolaitos Cixissä, Ningbossa, joka on yksi Kiinan tärkeimmistä metallituotteiden valmistusalueista. Tehdas hoitaa koko tuotantoketjun raaka-aineesta valmiisiin komponentteihin, mukaan lukien suulakepuristus, leikkaus, hitsaus, kiillotus ja toimitusta edeltävät kokoonpanotarkastukset. Tämän integroidun mallin avulla voimme ylläpitää johdonmukaisia ​​laatustandardeja ja vastata räätälöityihin määrityspyyntöihin ilman, että turvaudumme kolmansien osapuolien valmistajiin.

OEM- ja tukkumyyntipalvelut

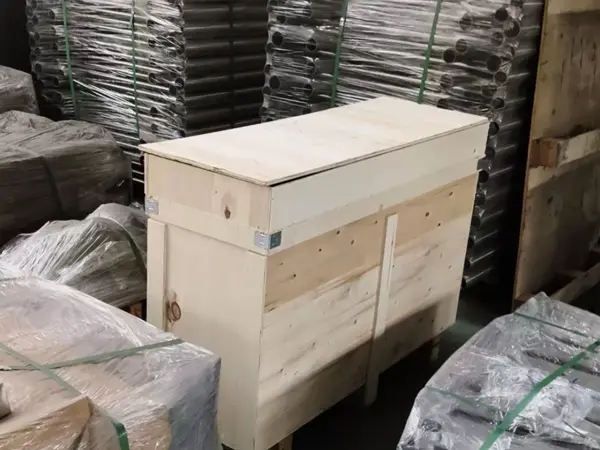

Vionta metalliatekee yhteistyötä maahantuojien, erikoistuneiden kaidejakelijoiden ja rakennusurakoitsijoiden kanssa OEM- ja yksityisten merkkien ohjelmissa. Voimme valmistaa kaapelikaiteet omien toiveidesi mukaan, kiinnittää tuotemerkkisi merkinnät ja pakata merkintätarpeesi. Valmistusta edeltävät näytteet ovat saatavilla ennen massatilausten vahvistamista.

Toimitettuja vientimarkkinoita ovat Iso-Britannia, Saksa, Hollanti, Australia, Kanada ja Yhdysvallat. Tehtaalla on ISO-laadunhallintasertifikaatti, ja voimme tarjota materiaalitestisertifikaatteja ja kolmannen osapuolen tarkastustukea sitä vaativiin projekteihin.

Usein kysytyt kysymykset

Mitä eroa on kaapelikaiteen ja lankakaiteen välillä?

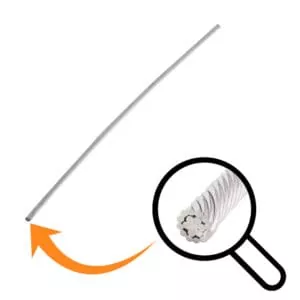

Termit ovat suurelta osin vaihdettavissa keskenään. "Kaapelikaiteet" viittaavat tyypillisesti järjestelmiin, joissa käytetään raskaampaa monisäikeistä kaapelia, jonka halkaisija on 3–5 mm. Molemmissa on jälkijännitetty vaakasuora ruostumattomasta teräksestä valmistettu täyte ja samat liitostyypit.

Mikä arvosana minun pitäisi määrittää - 304 vai 316?
Sisämaassa ja suojaisissa ympäristöissä 304 on riittävä ja kustannustehokkaampi. Määritä 316 rannikko-, ranta-, uima-altaan ympärillä tai korkean kosteuden asennuksissa - kaapelit, pylväät ja kaikki liittimet.

Täyttääkö kaapelikaiteet rakennusmääräysten vaatimukset?
Kyllä, kun se on suunniteltu oikealla kaapelivälillä (yleensä 100 mm tai vähemmän) ja pylväsvälillä. Vionta Metal voi tarjota teknisiä tietoja ja testitietoja IRC-, IBC-, AS 1657-, BS 6180- ja NBC-vaatimusten noudattamisen tukemiseksi.

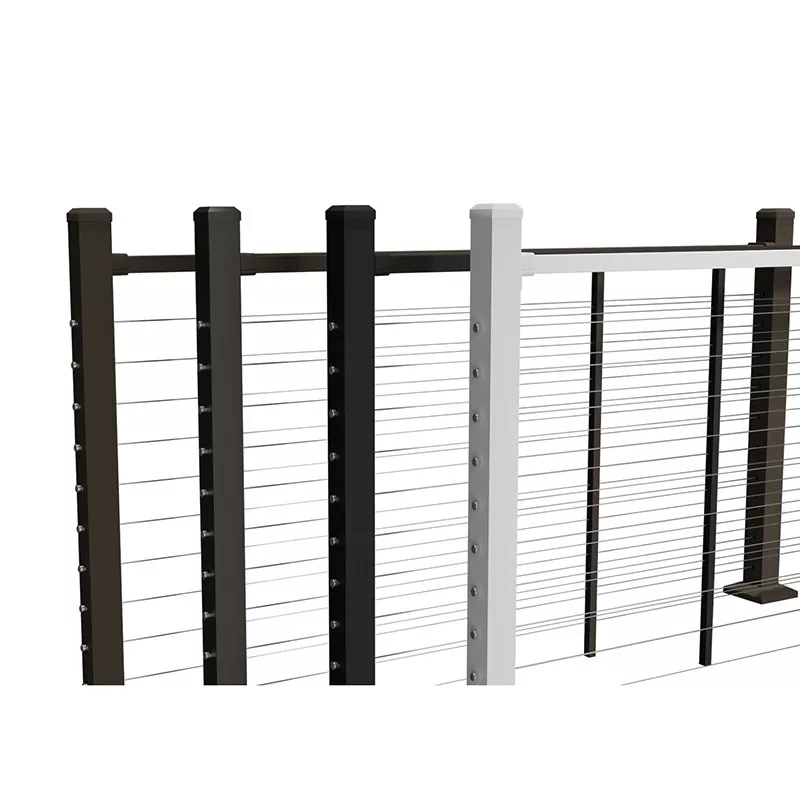

Mitä postausprofiileja on saatavilla?
Neliömäinen (40×40 mm, 50×50 mm) ja pyöreä (Ø 42,4 mm, Ø 48,3 mm) ruostumatonta terästä 304 tai 316, harjattu tai peilikiillotettu. Mukautetut mitat ovat saatavilla OEM-tilauksille.

Voidaanko järjestelmää räätälöidä mittojemme mukaan?
Kyllä. Pylväiden korkeus, kaapelivälit, kaapelien määrä, pylväsprofiili, pohjalevykokoonpano ja päätyliittimet voidaan määrittää. OEM-ohjelmat ovat saatavilla maahantuojille ja jakelijoille.

Mikä on toimitusaika Kiinasta?
Vakiotuotanto ja toimitus kestää 15–25 päivää tilausmäärästä ja räätälöinnista riippuen. Toimitusajat vahvistetaan tarjousvaiheessa.
