Kaapelin kaide
Vionta Cable Handrail on huippuluokan kaideratkaisu, joka on suunniteltu nykyaikaisiin asuin- ja kaupallisiin sovelluksiin. Valmistettu kestävistä, korroosionkestävistä materiaaleista, se tarjoaa tyylikkään ulkonäön, luotettavan turvallisuuden ja pitkän käyttöiän. Soveltuu kansille, portaille, parvekkeille, terasseille ja arkkitehtuuriprojekteihin. Tarjoamme mukautettavia määrityksiä, suoran tehtaan toimituksen ja OEM/ODM-tuen vastaamaan erilaisiin projekti- ja tukkumyyntivaatimuksiin.
Kaapelikaiteet vs kaapelikaiteet: Eron ymmärtäminen
Nämä kaksi termiä liittyvät toisiinsa, mutta kuvaavat erilaisia tuotteita, joilla on erilaiset toiminnot ja koodivaatimukset.
| Ominaisuus | Kaapelin kaide | Kaapelikaiteet |
| Ensisijainen toiminto | Tartuttava kaide portaiden ja rampin käyttäjille | Suojajärjestelmä kannelle, parvekkeelle tai mezzanine-kehälle |
| Yläkisko | Olennainen – koodin on oltava ymmärrettävissä | Voi olla vain rakenteellinen (ei aina käsitettävissä) |
| Avainkoodin viite | IRC R311.7.8, IBC 1014, AS 1657 käsijohteet | IRC R312, IBC 1015, AS 1657 suojavarusteet |
| Tyypillisiä sovelluksia | Portaat (sisä- ja ulko), rampit, liukuportaat | Kannen reunat, parvekereunat, kattoterassit, parvikerros |
| Yläkiskoprofiili | Pyöreä putki Ø 32–51 mm (tarttuva alue) tai puupäällinen | Litteä tanko, neliöputki tai pyöreä putki – vain rakenteellinen muoto |
Kun määritetään kaapelikaide portaikkoa varten, yläkiskon tarttuvuusvaatimus ei ole neuvoteltavissa useimpien asuin- ja kaupallisten koodien mukaan. Vionta Metal suunnittelee kaidekokoonpanot tämän vaatimustenmukaisuusvaatimuksen lähtökohtana.

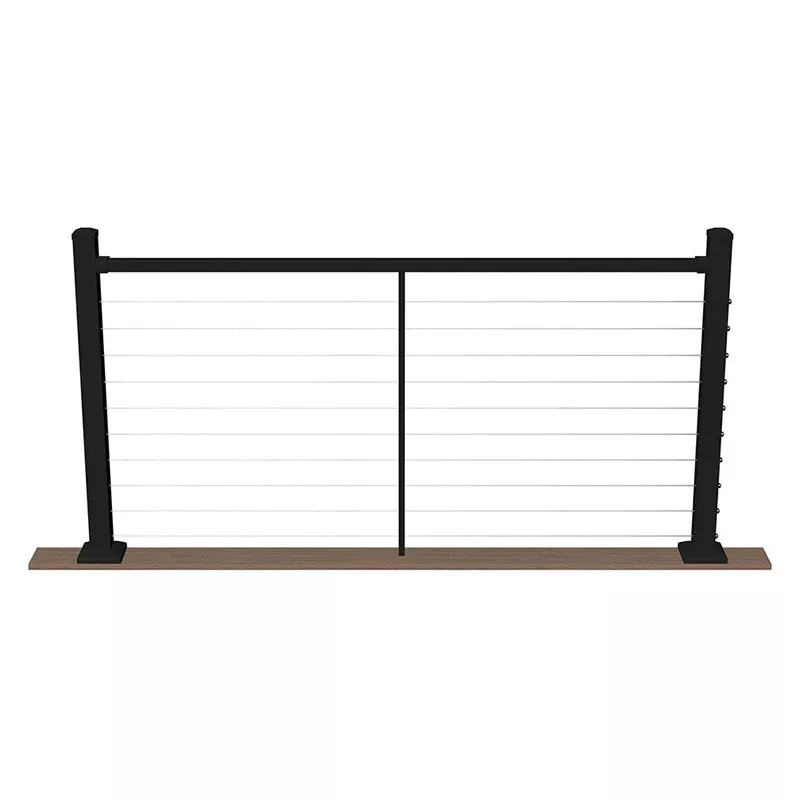

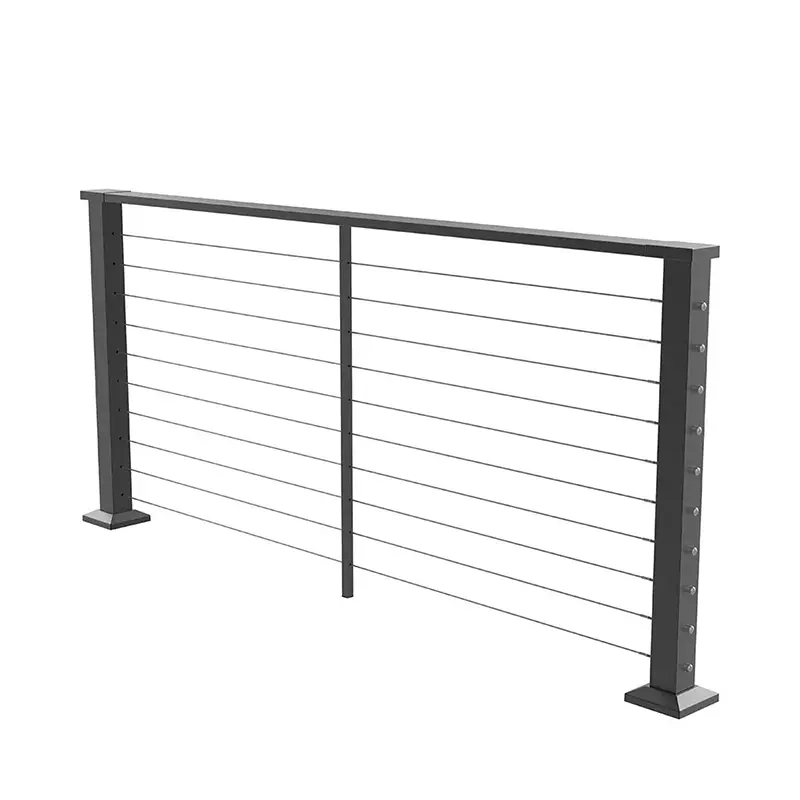

Mikä on kaapelikaide?

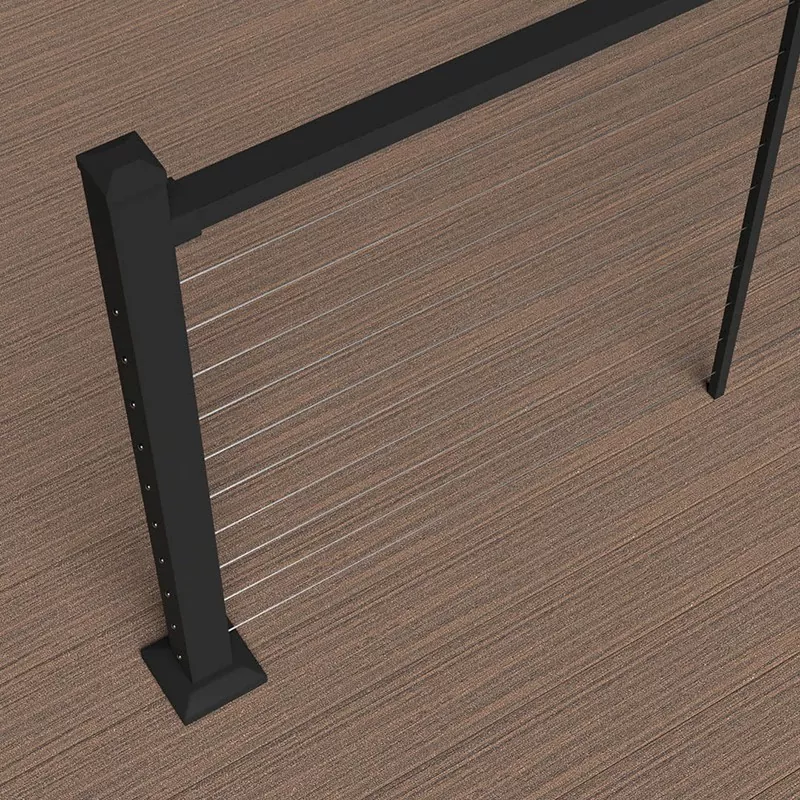

Kaapelikaide on kaidekokoonpano, jossa vaakasuorat ruostumattomasta teräksestä valmistetut kaapeliputket muodostavat täytön rakennepylväiden välillä, ja niiden yläpuolella kulkee jatkuva tarttuva yläkisko. Kaapelitäyte korvaa perinteiset kiinteät kaiteet tai paneelit säilyttäen näkyvyyden ja täyttäen samalla koodin mukaisen suoja- tai kaidejärjestelmän rakenteelliset turvallisuusvaatimukset.
Yläkisko on määrittävä elementti. Sen on oltava jatkuva, oikealla korkeudella, ja sen poikkileikkauksen on oltava tarttuva, jotta käyttäjät voivat pitää yhteyttä portaita tai ramppeja pitkin. Vionta Metal toimittaa yläkiskot pyöreästä ruostumattomasta teräsputkesta (yleisin eritelmä) ja puupäällysteisestä kanavasta (sovelluksiin, joissa vaaditaan lämpimämpää pitopintaa).
Materiaalivaihtoehdot
Kaikki kaapelit, tolpat ja liittimet toimitetaan ruostumattomasta teräksestä 304 tai 316. Sopiva laatu riippuu asennusympäristöstä:
| Omaisuus | 304 ruostumaton teräs | 316 ruostumatonta terästä |
| Molybdeenipitoisuus | Ei mitään | 2–3 % (kloridinkestävyyden avain) |
| Korroosionkestävyys | Hyvä – sisämaassa ja suojaisassa ympäristössä | Erinomainen - rannikko, meri, uima-altaan vieressä |
| Suositeltu käyttö | Sisäportaat, suojaiset ulkoportaat, kaupunkiliike | Rannikkoportaat, rantakannet, uima-altaan ympärillä |
| Suhteellinen hinta | Alentaa | Korkeampi (noin 20–30 %:n palkkio) |
Määritä sama laatu kaapelille, pylväille, liittimille ja yläkiskoputkelle kauttaaltaan välttääksesi galvaanisen korroosion erilaisten metallien välillä.

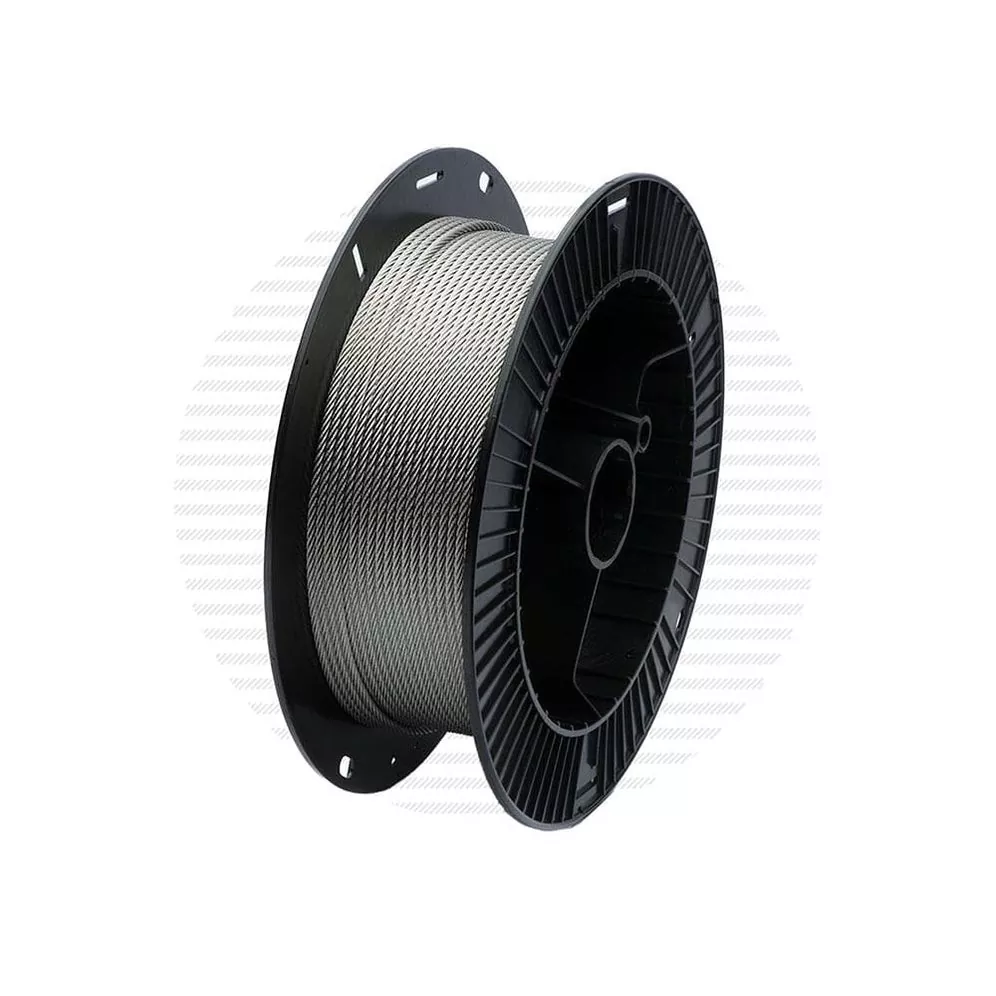

Tekniset tiedot
| Parametri | Yksityiskohta |
| Kaapelin materiaali | 304 tai 316 ruostumaton teräs (määritelty tilauksesta) |
| Kaapelin halkaisija | 3 mm / 4 mm / 5 mm |
| Kaapelin rakentaminen | 1 × 19 säiettä tai 7 × 7 säiettä |
| Yläkisko – ruostumatonta terästä | Pyöreä putki Ø 42,4 mm tai Ø 48,3 mm, seinämän paksuus 1,5-2,0 mm |
| Yläkisko – puuvaihtoehto | Lehtipuusuojus ruostumattoman teräskanavan päällä; jakso n. 45×65 mm |
| Postita materiaalia | 304 tai 316 ruostumaton teräsputki |
| Lähetä profiili | Neliön muotoinen (40×40 mm, 50×50 mm) tai pyöreä (Ø 42,4 mm, Ø 48,3 mm) |
| Pylvään seinämän paksuus | 1,5 mm – 2,0 mm |
| Vakiopylvään korkeudet | 900 mm / 1 000 mm / 1 100 mm (saatavana porrasharavaversiot) |
| Kaapeliväli (pysty) | Tyypillisesti 100 mm keskipisteet (säädettävissä paikallisten määräysten mukaan) |
| Päätyliittimet | Takeroituneet liittimet tai kierteiset säädettävät kiristimet |
| Pintakäsittely | Harjattu nro 4, peilikiillotettu nro 8 tai satiini |
| Maksimi tolpan jänneväli | 1500 mm (pidemmät jännevälit vaativat välikiristimet) |
Koodin noudattaminenViite
Kaapelikaidejärjestelmiä käytetään useiden sääntelykehysten projekteissa. Seuraava koskee erityisesti kaidevaatimuksia (ei suoja-/kaidemääräyksiä):
| Markkinoida | Vakio | Kaiteen vaatimus |
| USA (asunto) | IRC R311.7.8 | Tartuttava profiili; pyöreä poikkileikkaus Ø 1,25–2 tuumaa (32–51 mm) |
| USA (kaupallinen) | IBC 1014 | Jatkuva rautatie; tarttuva profiili halkaisijaltaan 1,25–2 |
| Australia | NCC / AS 1428.1 | Pyöreä kisko Ø 30–50 mm; jatkuva portaiden ylhäältä alas |
| UK/EU | BS 8300 / BS EN 1991 | Tartuttava kaide 900–1000 mm korkeudella; pyöreä tai soikea osa |
| Kanada | NBC Osa 9 / Osa 3 | Tartuttava profiili Ø 30–43 mm; jatkuva portaiden avoimella puolella |
Vionta Metalin standardi pyöreä putken yläkisko (Ø 42,4 mm) kuuluu tarttuvuusalueelle IRC-, IBC-, AS 1428.1- ja NBC-vaatimuksissa. Tuotteen mittatiedot ja materiaalitodistukset ovat saatavilla pyynnöstä vaatimustenmukaisuusilmoitusten tueksi.

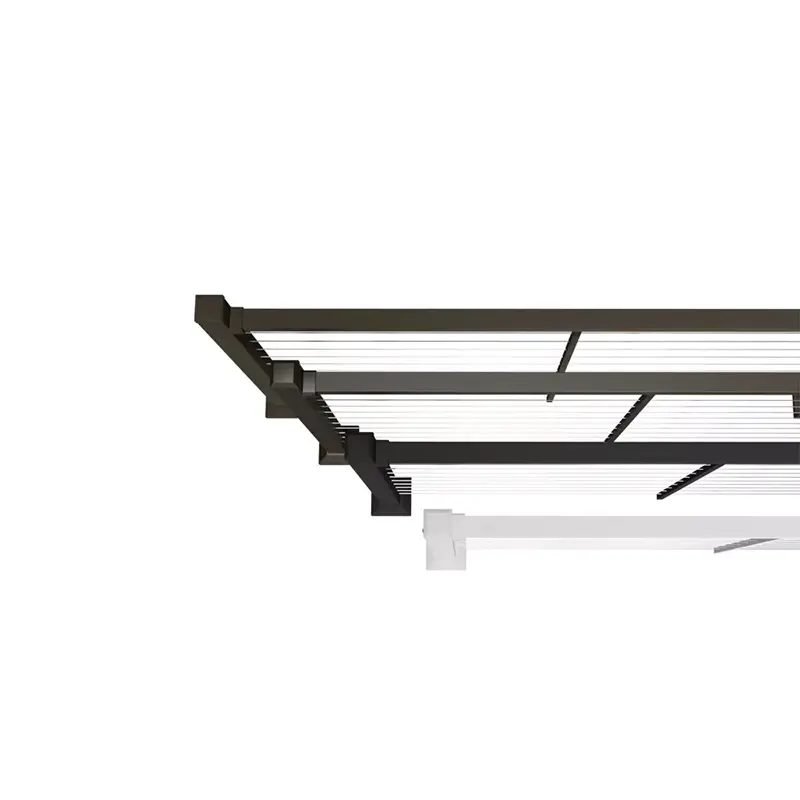

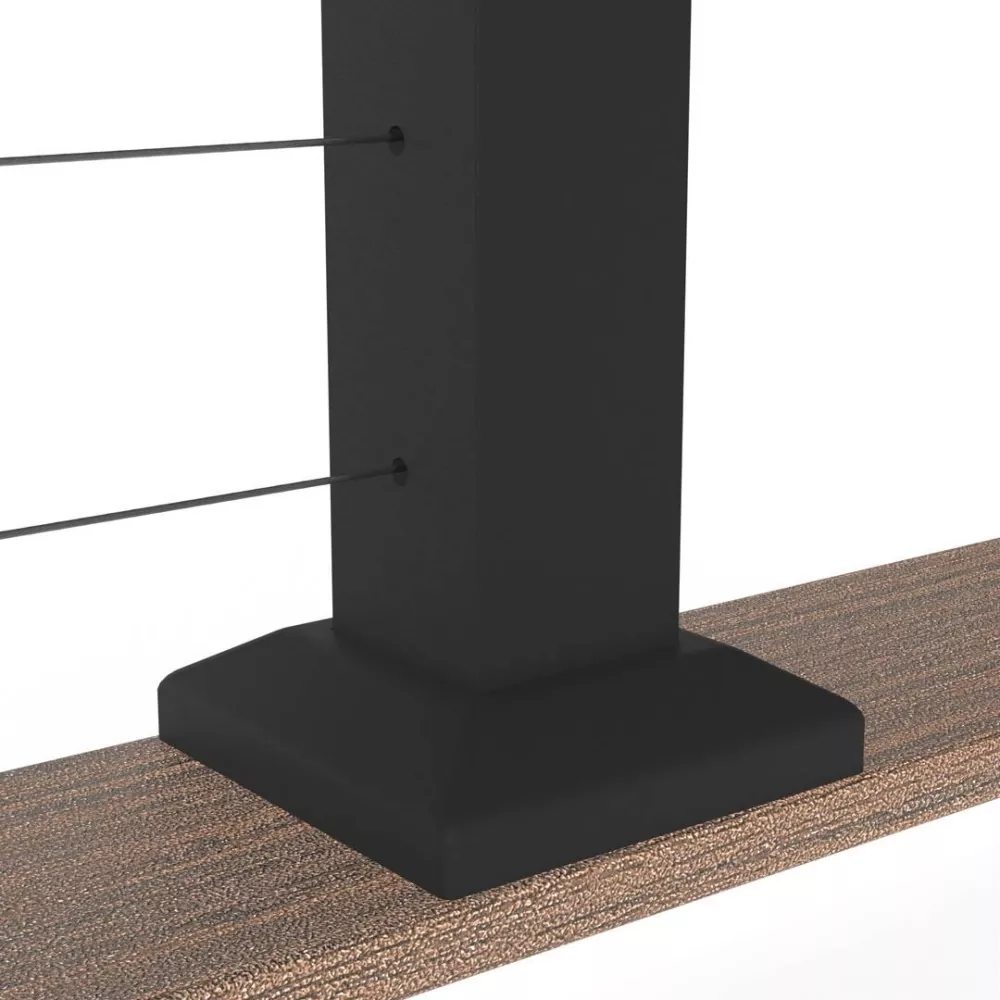

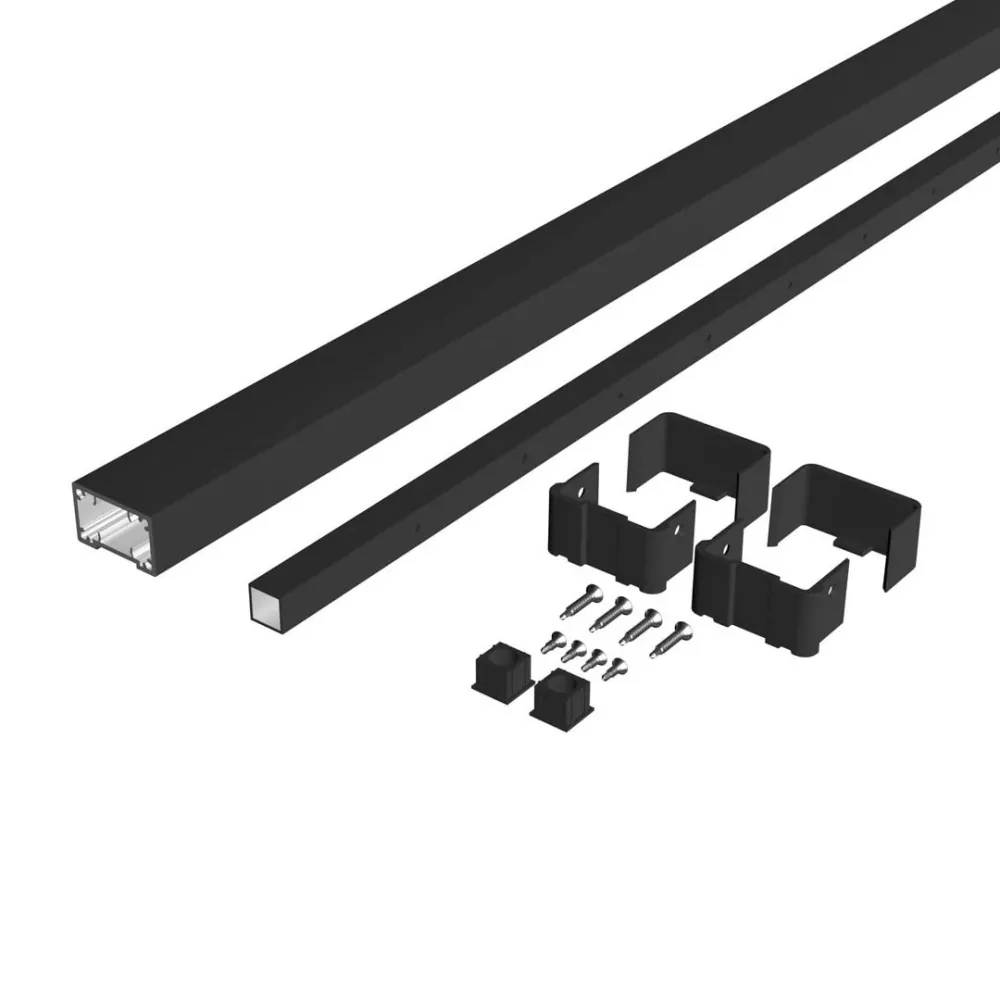

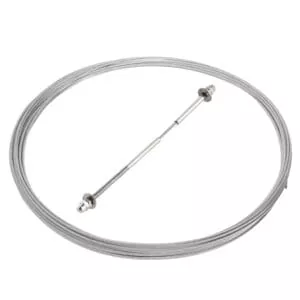

Järjestelmän osat
| Komponentti | Materiaali | Toiminto |
| Yläkisko | 304/316 pyöreä putki tai puupäällysteinen kanava | Ensisijaisen tartuntapinnan on oltava jatkuva ja koodin mukaan tarttuva |
| Kaapeli kulkee | 304 tai 316 ruostumatonta terästä | Täyte yläkiskon alapuolella — rakenteellinen turvaeste |
| Viestit | 304 tai 316 ruostumaton teräsputki | Rakenteelliset pystykannattimet — siirrä kuormat portaiden palkkiin tai alustaan |
| Rikkinäiset liittimet/kiristimet | 316 ruostumatonta terästä | Ankkuri- ja kiristyskaapeli kulkee pylväiden läpi |
| Kulma-/kulmaliittimet | 316 ruostumatonta terästä | Anna kaapelin juoksujen muuttaa suuntaa portaiden tasanteissa |
| Pylväiden pohjalevyt | 304 tai 316 ruostumatonta terästä | Pinta- tai kojelautakiinnitys — pultti- tai hitsauskiinnitys nauhaan tai alustaan |
| Päätykappaleet / kiskon kiinnikkeet | Ruostumaton teräs | Tiiviste post topit; yhdistä yläkisko seinään tai uuteen pylvääseen |

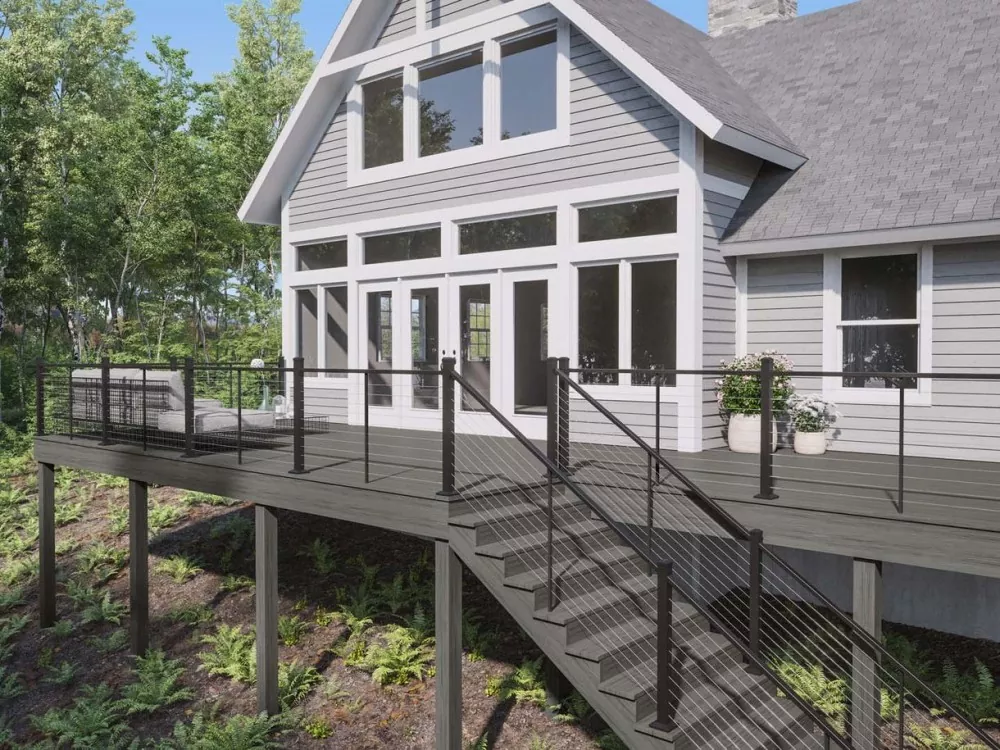

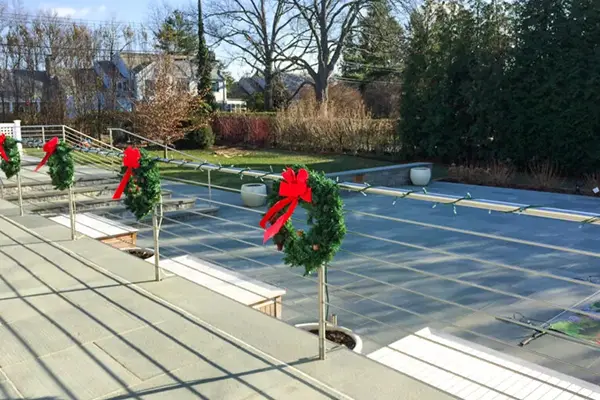

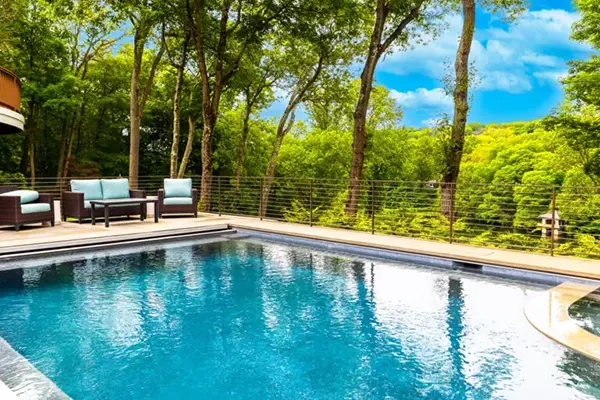

Sovellusskenaariot
Kaapelikaidejärjestelmät määritetään aina, kun avoimen kaapelin täytön rinnalle tarvitaan koodin mukainen tarttuva kaide. Yleisiä sovelluksia ovat:

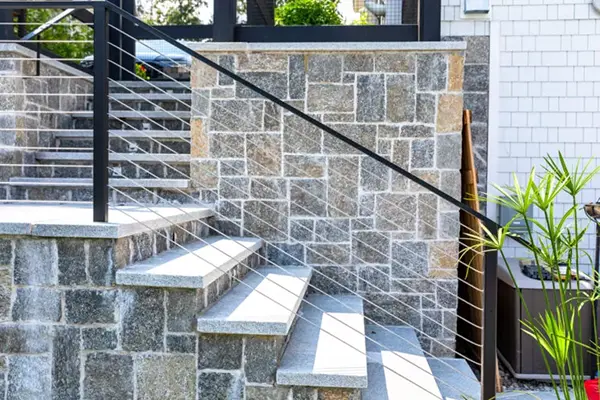

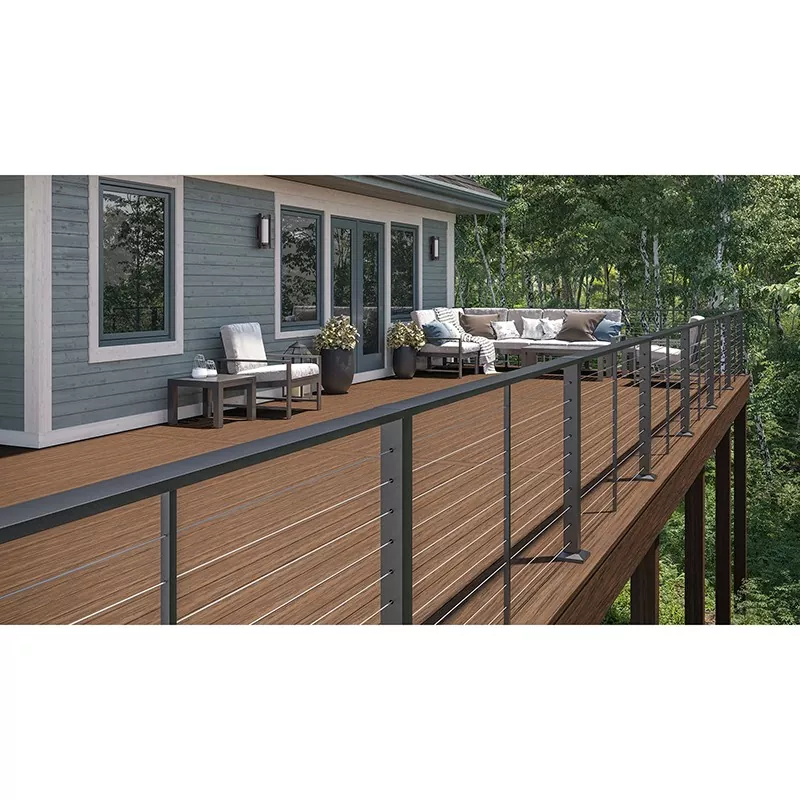

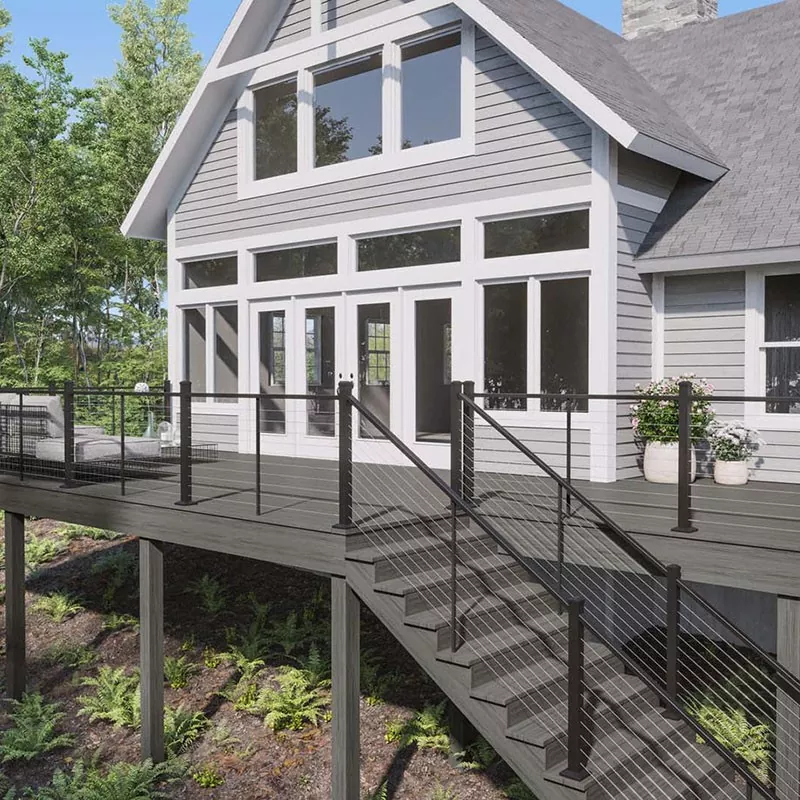

Asuinrakennusten sisäportaat ja parviportaat — Puiset kannen ulkoportaat — Betoni- ja teräsportaiden ytimet — Hotelli- ja ravintolaportaiden kaiteet — Julkiset portaiden ja ramppien kaidejärjestelmät — Mezzanine- ja galleriaportaat — Liukuportaiden ja liikkuvien käytävien kaiteet
Räätälöintiasetukset
Vionta metalliavalmistaa kaapelikaiteet projektikohtaisten vaatimusten mukaisesti. Kaikki seuraavat parametrit voidaan määrittää tilausvaiheessa:
| Parametri | Vaihtoehdot |
| Kaapelilaatu | SS304 tai SS316 |
| Kaapelin halkaisija | 3 mm / 4 mm / 5 mm |
| Kaapelin suunta | Vaaka (vakio) tai pystysuora |
| Yläkiskoprofiili | Pyöreä putki (vakio), soikea tai puupäällysteinen kanava |
| Lähetä profiili | Neliö tai pyöreä; pinta- tai sivukiinnityspohjalevy |
| Pintakäsittely | Harjattu nro 4, peilikiillotettu nro 8, satiini |
| Postin korkeus | Vakio 900/1000/1100 mm; Portaiden harava ja mukautetut korkeudet saatavilla |
| Portaiden kokoonpano | Suoraviivainen, L-muotoinen, U-muotoinen, kierteinen – kulmakiinnikkeet mukana |
OEM- ja private label -ohjelmat ovat saatavilla maahantuojille ja rakennustuotteiden jakelijoille. Ota yhteyttä riley@viontametal.com projektipiirroksia tai teknisiä tietoja varten räätälöidyn tarjouksen saamiseksi.
Asennuksen yleiskatsaus
Kaapelikaiteiden asennus portaikkoon noudattaa samaa järjestystä kuin tasainen kansijärjestelmä, ja lisäksi otetaan huomioon portaiden kallistuskulma ja jatkuvat yläkiskot.
1. Kiinnitä pylvään pohjalevyt portaiden palkkiin tai alustaan määrätyissä keskipisteissä. Porrassovelluksissa pylväät asetetaan yleensä pystysuoraan pystysuoraan, ei kohtisuoraan haraan nähden.
2. Aseta pylväät asentoon ja kiinnitä pohjalevyt. Tarkista kohdistus merkkijonoviivalla ylhäältä alaspäin.
3. Syöttökaapeli kulkee pylväiden ja väliohjaimien läpi. Haravoitetuissa portaissa käytetään kaapelikulmaliittimiä ylä- ja alapylväissä.
4. Kiristä kaapelin juoksut Viontan kiristysohjeiden mukaan. Tavoitejännitys vaihtelee kaapelin halkaisijan ja tolpan jännevälin mukaan.
5. Kiinnitä yläkisko — jatkuva ylätasolta alareunaan. Seinäkiinnikkeet kiinnittävät kiskon muuraukseen tai puuhun tarvittaessa.
6. Tarkista kaapelien etäisyys, pylväsputki ja kaikki kiinnikkeiden vääntömomentit. Jännite uudelleen 30 päivän kuluttua.
Vionta metalliatarjoaa PDF-asennusoppaat, porraskohtaiset kiristystiedot ja asennusmomenttiarvot jokaiseen tilaukseen. Monimutkaisissa portaissa tekninen tiimimme voi toimittaa myymäläpiirustuksia pyynnöstä.
Laadunvalvonta
| Testaa / Tarkista | Vakio |
| Materiaalilaadun tarkastus | Kaapelin, putken ja liitosten myllysertifikaatit – 304 tai 316 määritellyn mukaisesti |
| Kaapelin katkeamiskuormitustesti | Esimerkki erän vetokokeesta ASTM A492:n tai vastaavan mukaisesti |
| Suolasumutesti | Vähintään 500 tuntia ASTM B117:n mukaan |
| Yläkiskon mittojen tarkistus | Ulkohalkaisija ja seinämän paksuus ±0,1 mm; suoruus 1 mm/m |
| Pintakäsittelyn tarkastus | 100 % visuaalinen – ei pistesyöpymiä, hitsausvirheitä tai pinnan sulkeumia |
| Toimitusta edeltävä kokoonpanotarkastus | Näytejärjestelmä koottu ja tarkastettu ennen kontin lastausta |
Tehdas- ja OEM-palvelut

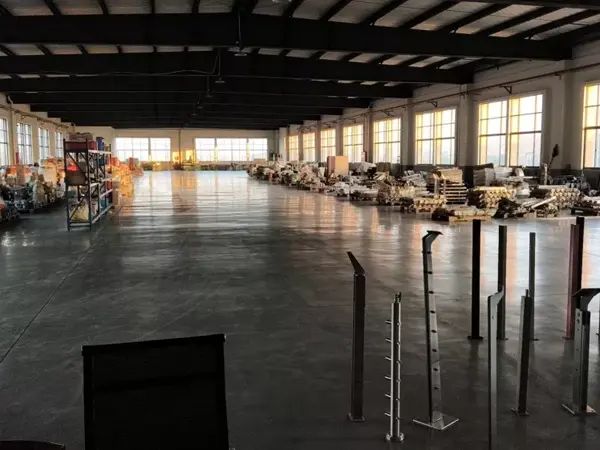

Vionta metalliaomistaa oma tuotantolaitos Cixissä, Ningbossa. Hoidamme suulakepuristuksen, leikkauksen, hitsauksen, kiillotuksen, kaapelin asennuksen ja kuljetusta edeltävän tarkastuksen talon sisällä. OEM- ja private label -ohjelmat ovat saatavilla – voimme valmistaa kaapelikaiteet toiveidesi mukaan, kiinnittää tuotemerkkisi merkinnät ja pakata merkintätarpeesi.
Toimitamme kaapelikaidejärjestelmiä Isoon-Britanniaan, Saksaan, Alankomaihin, Australiaan, Kanadaan ja Yhdysvaltoihin. Materiaalitestisertifikaatit ja kolmannen osapuolen tarkastustuki ovat saatavilla sitä vaativille projekteille.
Usein kysytyt kysymykset
Mitä eroa on kaapelikaiteen ja kaapelikaiteen välillä?
Kaapelikaide sisältää tarttuvan yläkiskon ensisijaisena toiminnallisena elementtinä – se on oikea spesifikaatio portaikkosovelluksiin, joissa koodit edellyttävät jatkuvaa kaidetta. Kaapelikaiteet viittaavat täydelliseen suojajärjestelmään (pylväät ja kaapelin täyttö), eikä se välttämättä sisällä tarttuvaa yläkiskoa. Määritä portaille kaapelikaide; kannen ja parvekkeen kehälle määritä kaapelikaiteet.
Mitä huippukiskoprofiileja on saatavilla?
Ruostumattomasta teräksestä valmistettu pyöreä putki Ø 42,4 mm tai Ø 48,3 mm (harjattu tai peilikiillotettu) ja puupäällysteinen kanava, jonka halkaisija on noin 45 × 65 mm. Pyöreät putkivaihtoehdot kuuluvat IRC:n, IBC:n ja AS 1428.1:n vaatimalle tarttuvan halkaisijan alueelle.
Voidaanko kaapelikaidetta käyttää kulma- tai kierreportaikoissa?
Kyllä. Kulmatolpat kaapelin kulmakiinnikkeillä mahdollistavat kaapelin juoksujen suunnan muuttamisen tasanteissa ilman täytön katkosta. Vionta Metal valmistaa järjestelmät projektikohtaiseen porrasgeometriaan pyynnöstä.
Mikä kaapeliluokka minun tulisi määrittää ulkoasennuksiin?
Useimpiin ulkoympäristöihin 304-luokka on riittävä. Määritä rannikko-, ranta- tai uima-altaan vierekkäisiin asennuksiin 316 kaikkialla – kaapeli, pylväät ja kaikki varusteet. Käytä samaa laatua kaikille metalliosille galvaanisen korroosion välttämiseksi.
Täyttääkö kaapelikaide portaiden kaidekoodin vaatimukset?
Kyllä, kun yläkiskon halkaisija on tarttuvan alueen sisällä (yleensä 1,25–2 tuumaa / 32–51 mm Yhdysvaltain koodeille). Vionta Metal voi tarjota spesifikaatioita ja mittatietoja IRC:n, IBC:n, AS 1428.1:n, BS EN 1991:n ja NBC:n vaatimustenmukaisuusdokumentaation tukemiseksi.
Mikä on toimitusaika Kiinasta?
Vakiotuotanto ja toimitus kestää 15–25 päivää tilausmäärästä ja räätälöinnista riippuen. Toimitusajat vahvistetaan tarjousvaiheessa.
